机械钻孔和镭射钻孔VIP免费

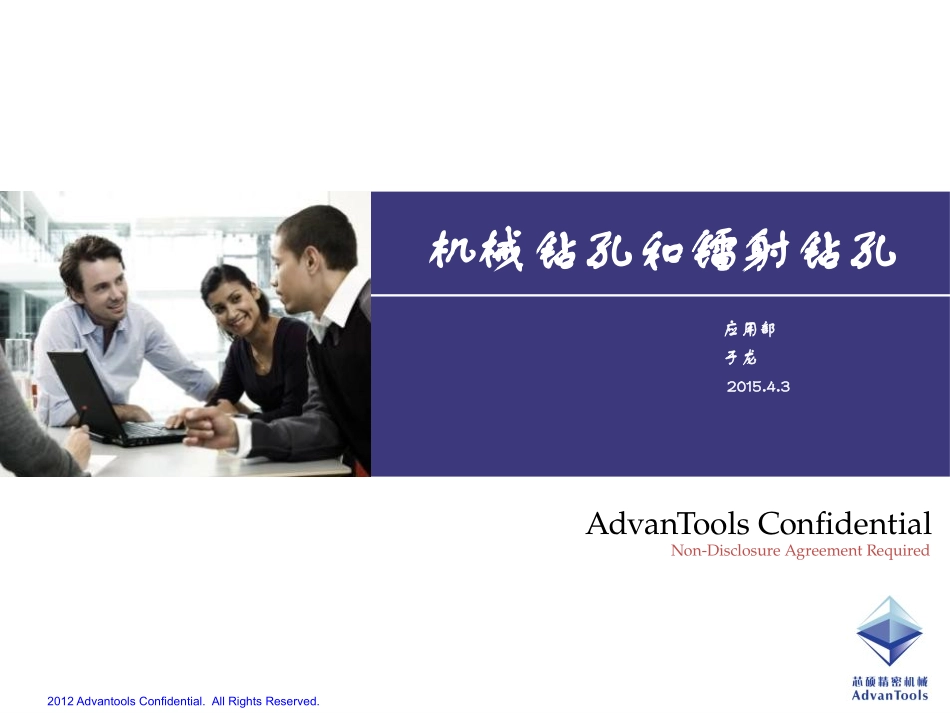

机械钻孔和镭射钻孔_第1页
1/23

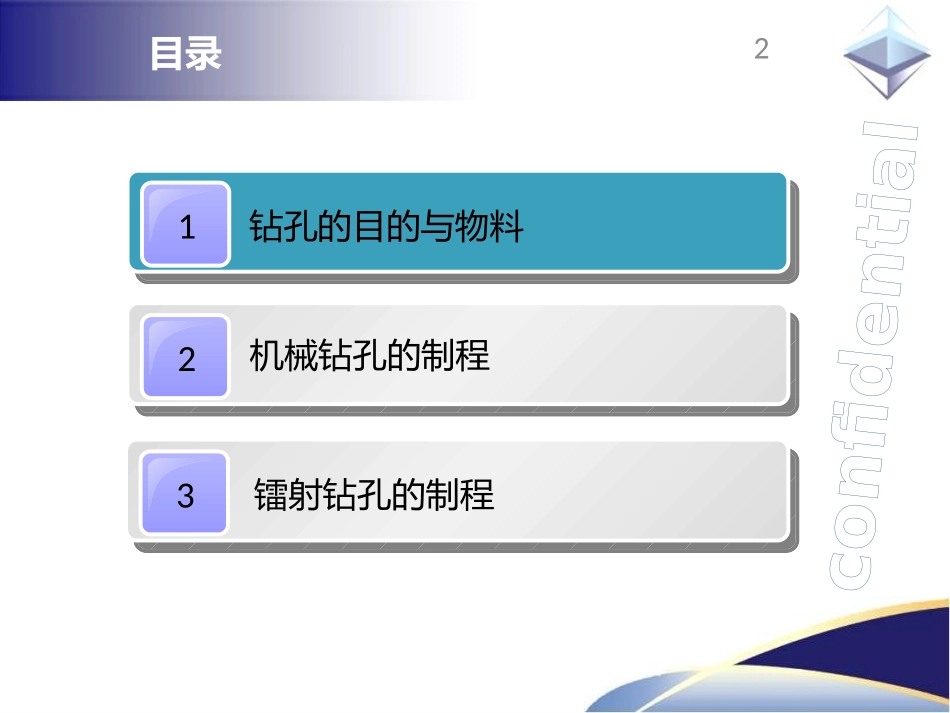

机械钻孔和镭射钻孔_第2页
2/23

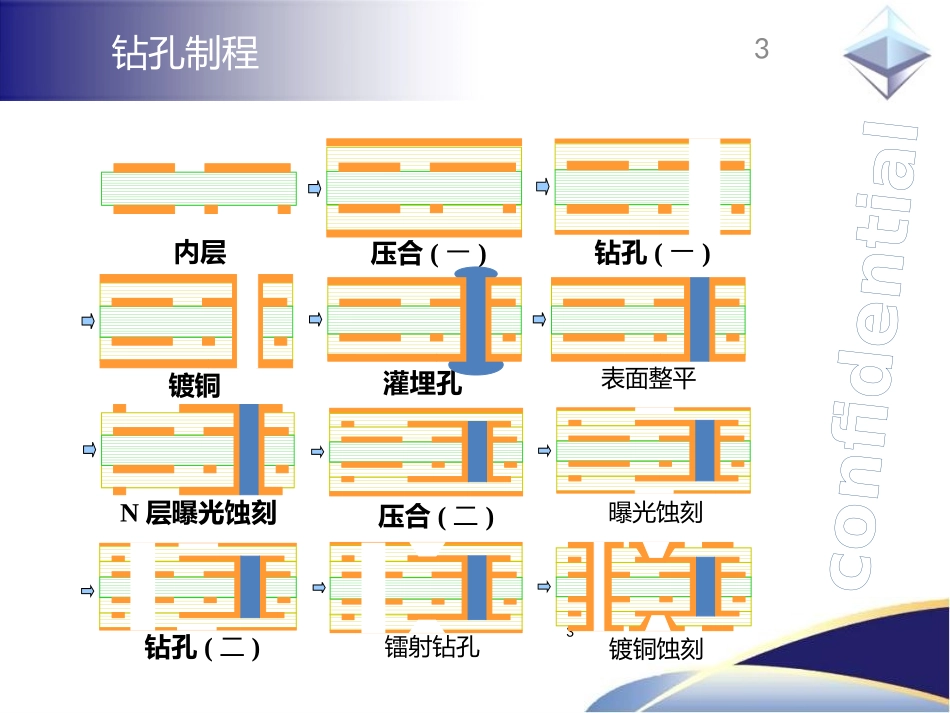

机械钻孔和镭射钻孔_第3页
3/23
2012AdvantoolsConfidential.AllRightsReserved.AdvanToolsConfidentialNon-DisclosureAgreementRequired机械钻孔和镭射钻孔应用部于龙2015.4.3confidential2目录132机械钻孔的制程钻孔的目的与物料镭射钻孔的制程confidential3钻孔制程3N层曝光蚀刻镀铜灌埋孔压合(一)内层钻孔(一)表面整平钻孔(二)压合(二)曝光蚀刻镭射钻孔镀铜蚀刻confidential4钻孔的目的1、在板料上钻出客户要求的孔,孔的位置及大小均需满足客户的要求。2、实现层与层间的导通,以及将来的元件插焊3、为后工序的加工做出定位或对位孔confidential5孔的分类5通孔盲孔埋孔VIA孔confidential6钻孔使用的物料及特性钻咀底板面板复合材料LE100/300/400/Phenolic铝箔压合材L.C.O.AEO+铝合金板Alsheet铝片复合材料木质底板酚醛树脂板酚醛底板铝箔压合板L.C.O.AS3000confidential7钻孔使用的物料及特性7盖板作用:①防止钻头钻伤台面②防止钻头折断③减少毛刺④散热优点:有利于钻刀的散热,降低钻孔温度;不折断钻咀;铝片复合树脂铝片浸FP树脂纸板酚醛板0.15-0.2mm适用于普通板钻孔0.3mm软板钻孔0.25mm适用于HDI板,PTFE板,BT板,软板钻孔专用耗材0.25mm适用于HDI板,软板,背钻钻孔专用耗材适用于软板和0.5mmPTFE以上板钻孔硬度85confidential8钻孔使用的物料及特性钻咀作用:防止钻孔上表面毛刺保护覆铜箔层不被压伤,提高孔位精度。优点:有利于钻刀的散热,降低钻孔温度;不折断钻咀;confidential9钻孔使用的物料及特性底板作用:①保护板面,防止压痕②导向,防止钻头在铜面上打滑,提高孔位精度③减少毛刺④散热防止钻孔披锋;防止损坏钻机台;减少钻咀损耗。优点:板面平滑、清洁;产生的碎屑小;与待钻板大小一致。木浆板白色密胺板树脂板酚醛板适用于普通非密集孔位钻孔邵氏硬度56±2适用于HDI板,软板钻孔专用耗材邵氏硬度78±2适用于HDI板,软板钻孔专用耗材邵氏硬度78±2适用于HDI板,软板钻孔专用耗材大于邵氏D级硬度85confidential10目录132机械钻孔的制程钻孔的目的与物料镭射钻孔的制程confidential11PCB生产流程内层裁板机械钻孔内层AOI内层曝光蚀刻去膜去胶渣压合化学镀铜棕化压合X-Ray钻靶成型裁边棕化外层显影外层显影电镀外层蚀刻成型裁边镭射mask曝光镭射mask蚀刻双面打薄内层蚀刻后AOI镭射maskAOI外层曝光铣床成型外层电气测试成品测试化学银X-Ray钻靶成型裁边曝光双面打薄电镀水洗去膜蚀刻镭射钻孔阻抗测试化学镀铜去胶渣成型后盖章包装前灌孔液型抗焊双面文字印刷阻抗测试钻孔水洗confidential12机械钻孔制程-钻头12钻头作用:通过钻机在高转速和一定落速带动下钻穿线路板。要求:钻刀直径、钻尖面;材质有一定韧性、硬度及耐磨性能钻头的主要类型有:ST型、UC型UC型-因减少和基板接触的面积所以可提升孔壁品质ST型-基本上再研磨次数比UC型多confidential13机械钻孔制程-钻头13■UC型ST型结构不同点:0.4~0.8mmUC型的设计优势ST/STX的设计优势高质量的钻孔品质,低的钻孔温度,低的钉头、胶渣、折断率现象。操作简单,直径控制容易,较多的研磨次数低的折损率,减少了钻孔扭矩阻力。较大的使用范围,使用于一般用途利于微钻和6层以上的PCB板。利于一般直径钻头和双面板及6层以下多面板。confidential14机械钻孔制程-设备14IACConfidential主要型号HITACHIPOSALUXADVANCEDCONTROL制造区域日本制造瑞士制造美国制造基本信息型号6L180、E210E,有6个钻头,钻头钻速最高160/125rpm,空气轴承钻头。型号分别有M22、M23两种,有5个钻头,分别最高是80Krpm-160Krpm,是空气轴承钻头。型号是TRUDRIL104、2550,有5个钻头,钻头钻速最高200Krpm,空气轴承钻头。设备式样confidential15机械钻孔制程-常见问题confidential16目录132机械钻孔的制程钻孔的目的与物料镭射钻孔的制程confidential17镭射钻孔制程-LASER分类100nm5thH,4thH,3rdH,Ar-Ion2ndH,Nd:YAGNd:YAGNd:YAGNd:YAGNd:YAGNd:YLFWavelength212nm266nm355nm488nm532nm1064nmVISIBLEINFRAREDULTRAVIOLET1000nm10,000nm400nm750nm1321nm光谱图激光类型主要包括红外光和紫外光两种;可见光紫外线(UV)红外线(IR)confidential18镭射钻孔...
