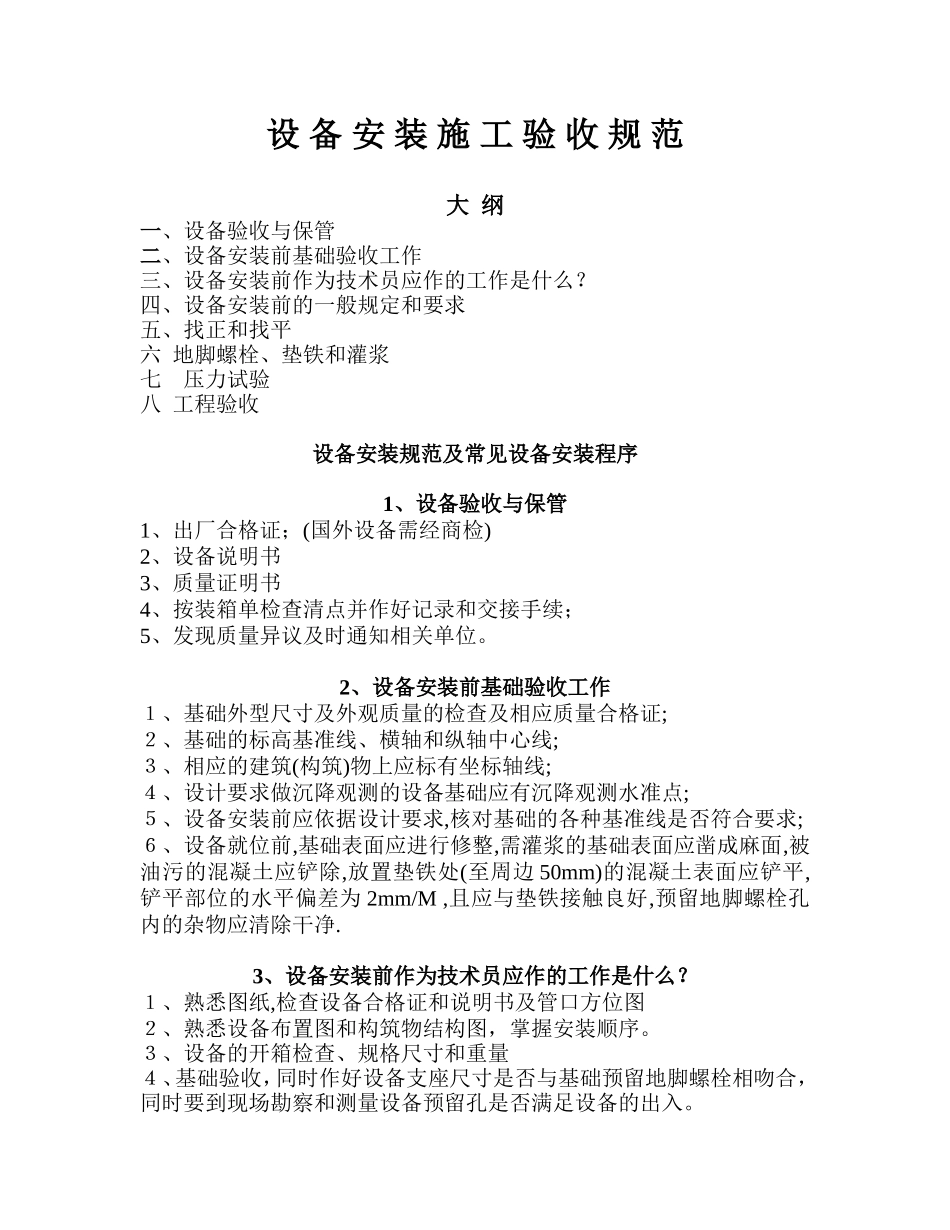

设备安装施工验收规范大纲一、设备验收与保管二、设备安装前基础验收工作三、设备安装前作为技术员应作的工作是什么？四、设备安装前的一般规定和要求五、找正和找平六地脚螺栓、垫铁和灌浆七压力试验八工程验收设备安装规范及常见设备安装程序1、设备验收与保管1、出厂合格证；(国外设备需经商检)2、设备说明书3、质量证明书4、按装箱单检查清点并作好记录和交接手续；5、发现质量异议及时通知相关单位。2、设备安装前基础验收工作１、基础外型尺寸及外观质量的检查及相应质量合格证;２、基础的标高基准线、横轴和纵轴中心线;３、相应的建筑(构筑)物上应标有坐标轴线;４、设计要求做沉降观测的设备基础应有沉降观测水准点;５、设备安装前应依据设计要求,核对基础的各种基准线是否符合要求;６、设备就位前,基础表面应进行修整,需灌浆的基础表面应凿成麻面,被油污的混凝土应铲除,放置垫铁处(至周边50mm)的混凝土表面应铲平,铲平部位的水平偏差为2mm/M,且应与垫铁接触良好,预留地脚螺栓孔内的杂物应清除干净.3、设备安装前作为技术员应作的工作是什么？１、熟悉图纸,检查设备合格证和说明书及管口方位图２、熟悉设备布置图和构筑物结构图，掌握安装顺序。３、设备的开箱检查、规格尺寸和重量４、基础验收，同时作好设备支座尺寸是否与基础预留地脚螺栓相吻合，同时要到现场勘察和测量设备预留孔是否满足设备的出入。5、详细编制施工组织设计并审批完和技术交底（吊车选型和占位）6、交工技术文件的准备4、设备安装前的一般规定和要求4-1技术及文件的准备情况4-2测量仪器的检验情况4-3有温差变化的设备安装及采取的措施4-4人员组织的准备4-5材料供货和检验4-6各种措施和工机具的准备4-7大型吊装机具的核算和落实情况4-8特殊设备安装前的准备4-1技术及文件的准备情况安装前应按设计图样或技术文件要求画定安装基准线及定位基准标记，对相互间有关联或衔接的设备，还应按其要求确定共同的基准。有内件装配要求的设备，在安装前要检查内壁的基准圆周线与设备的轴线是否垂直（如板式塔），以保证内件安装的准确性。4-2测量仪器的检验情况安装时所用的量具及检验仪器的精度必须符合国家计量局规定的精度标准，并应定期检验合格。包括水平尺、经纬仪、漏电保护器、各种表等4-3有温差变化的设备安装及采取的措施设备的安装一般是在自然环境温度下进行的，投入使用后则是在操作温度下进行。当安装环境温度与操作温度有较大温差的设备时，要检查膨胀（收缩）的数值与方向，最大膨胀（收缩）时是否受到外部的阻碍；固定侧地脚螺栓的紧固情况，滑动侧地脚螺栓孔的方位及尺寸，地脚螺栓在滑动孔中的位置，滑动侧地脚螺栓的螺母与设备底座的间隙；固定外部附用的螺栓及孔的形状和尺寸，受限制的连接件强度和支承情况。4-4人员组织的准备1人员进厂的三级教育2对施工人员的技术交底3现场需用人员的结构和数量4入场人员的培训5特殊工种的持证和考试情况4-5材料供货和检验1、设备安装所用材料的合格证和检验报告2、特殊材料如焊条是否经过烘干，质量人员是否经过确认3、吊装用的临时措施所用的材料是否经过核算和检验4-6各种措施和工机具的准备1、各种小型机具的准备2、各种小型设备的完好性3、适用于防爆场所的机具和设备是否符合要求4、各种临时设施是否核算和准备4-7大型吊装机具的核算和落实情况1、大型吊装机具的完好性，司机是否熟悉现场2、大型吊装机具的选择和核算3、吊装机具占位环境的确认，如四周的构筑物、铁路、高压线等等4、大型吊装机具的入场证和占道证等4-8特殊设备安装前的注意事项1、铝制设备安装的注意事项2、搪瓷、搪玻璃、陶瓷等易损设备安装的注意事项3、压力容器安装前的注意事项和有关手续5、找正和找平1、设备安装前的检查、核实管口方位、地脚螺栓孔或预埋地脚的位置和尺寸。2、吊装方案的再次确定3、对有膨胀节的设备，吊装前要核算强度，不够的要加固4、设备找正找平的基准点的选择5、安装有坡度要求的卧式设备应按要求执行，无坡度要求的水平度偏差宜偏向设备的排泄方向。对于高温或低温设备，位置偏差宜偏向补偿温度变化所引起的伸缩方向。4*设备找正找平基准点的选择设...
