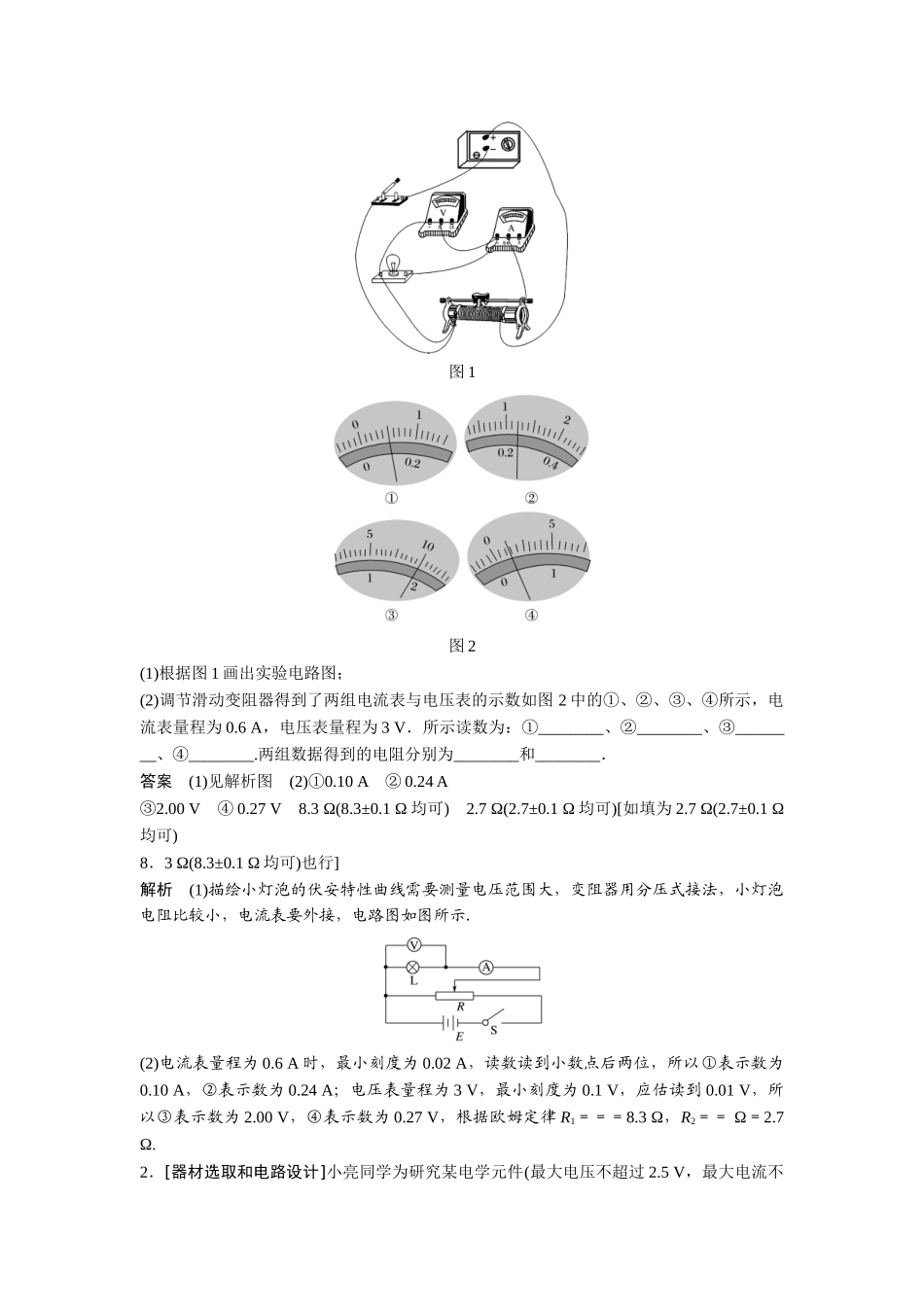

基本实验要求1．实验原理(1)测多组小电珠的U、I的值，并绘出I－U图象；(2)由图线的斜率反映电流与电压和温度的关系．2．实验器材小电珠“3.8V,0.3A”、电压表“0～3V～15V”、电流表“0～0.6A～3A”、滑动变阻器、学生电源、开关、导线若干、坐标纸、铅笔．3．实验步骤(1)画出电路图(如实验原理图甲)．(2)将小电珠、电流表、电压表、滑动变阻器、学生电源、开关用导线连接成如实验原理图乙所示的电路．(3)测量与记录移动滑动变阻器触头位置，测出12组左右不同的电压值U和电流值I，并将测量数据填入自己设计的表格中．(4)数据处理①在坐标纸上以U为横轴，I为纵轴，建立直角坐标系．②在坐标纸上描出各组数据所对应的点．③将描出的点用平滑的曲线连接起来，就得到小电珠的伏安特性曲线．4．实验器材选取(1)原则：①安全；②精确；③操作方便．(2)具体要求①电源允许的最大电流不小于电路中的实际最大电流．干电池中电流一般不允许超过0.6A.②用电器的额定电流不能小于通过该用电器的实际最大电流．③电压表或电流表的量程不能小于被测电压或电流的最大值．④电压表或电流表的指针应偏转到满刻度的以上．⑤从便于操作的角度来考虑，限流式接法要选用与待测电阻相近的滑动变阻器，分压式接法要选用较小阻值的滑动变阻器．规律方法总结1．滑动变阻器的限流式接法和分压式接法比较两种接法的电路图负载R上电压的调节范围≤U≤E0≤U≤E负载R上电流的调节范围≤I≤0≤I≤2.两种接法的适用条件(1)限流式接法适合测量阻值较小的电阻(跟滑动变阻器的最大电阻相比相差不多或比滑动变阻器的最大电阻还小)．(2)分压式接法适合测量阻值较大的电阻(一般比滑动变阻器的最大电阻要大)．3．注意事项(1)电路的连接方式：①电流表应采用外接法：因为小电珠(3.8V,0.3A)的电阻很小，与量程为0.6A的电流表串联时，电流表的分压影响很大．②滑动变阻器应采用分压式接法：目的是使小电珠两端的电压能从0开始连续变化．(2)闭合开关S前，滑动变阻器的触头应移到使小电珠分得电压为0的一端，使开关闭合时小电珠的电压能从0开始变化，同时也是为了防止开关刚闭合时因小电珠两端电压过大而烧坏灯丝．(3)I－U图线在U0＝1.0V左右将发生明显弯曲，故在U＝1.0V左右绘点要密，以防出现较大误差．4．误差分析(1)由于电压表不是理想电表，内阻并非无穷大，会带来误差，电流表外接，由于电压表的分流，使测得的电流值大于真实值．(2)测量时读数带来误差．(3)在坐标纸上描点、作图带来误差．考点一实验原理与电路设计1．[电表读数及实验电路](2015·浙江理综·22)图1是小红同学在做“描绘小灯泡的伏安特性曲线”实验的实物连接图．图1图2(1)根据图1画出实验电路图；(2)调节滑动变阻器得到了两组电流表与电压表的示数如图2中的①、②、③、④所示，电流表量程为0.6A，电压表量程为3V．所示读数为：①________、②________、③________、④________.两组数据得到的电阻分别为________和________．答案(1)见解析图(2)①0.10A②0.24A③2.00V④0.27V8.3Ω(8.3±0.1Ω均可)2.7Ω(2.7±0.1Ω均可)[如填为2.7Ω(2.7±0.1Ω均可)8．3Ω(8.3±0.1Ω均可)也行]解析(1)描绘小灯泡的伏安特性曲线需要测量电压范围大，变阻器用分压式接法，小灯泡电阻比较小，电流表要外接，电路图如图所示．(2)电流表量程为0.6A时，最小刻度为0.02A，读数读到小数点后两位，所以①表示数为0.10A，②表示数为0.24A；电压表量程为3V，最小刻度为0.1V，应估读到0.01V，所以③表示数为2.00V，④表示数为0.27V，根据欧姆定律R1＝＝＝8.3Ω，R2＝＝Ω＝2.7Ω.2．[器材选取和电路设计]小亮同学为研究某电学元件(最大电压不超过2.5V，最大电流不超过0.55A)的伏安特性曲线，在实验室找到了下列实验器材：A．电压表(量程3V，内阻6kΩ)B．电压表(量程15V，内阻30kΩ)C．电流表(量程0.6A，内阻0.5Ω)D．电流表(量程3A，内阻0.1Ω)E．滑动变阻器(阻值范围0～5Ω，额定电流为0.6A)F．滑动变阻器(阻值范围0～100Ω，额定电流为0.6A)G．直流电源(电动势E＝3V，内阻不计)H．开关、导线若干．该同学设计电路并进行实验，通过实验得到如下数据(I和U分别表示电学元件上的电流...
