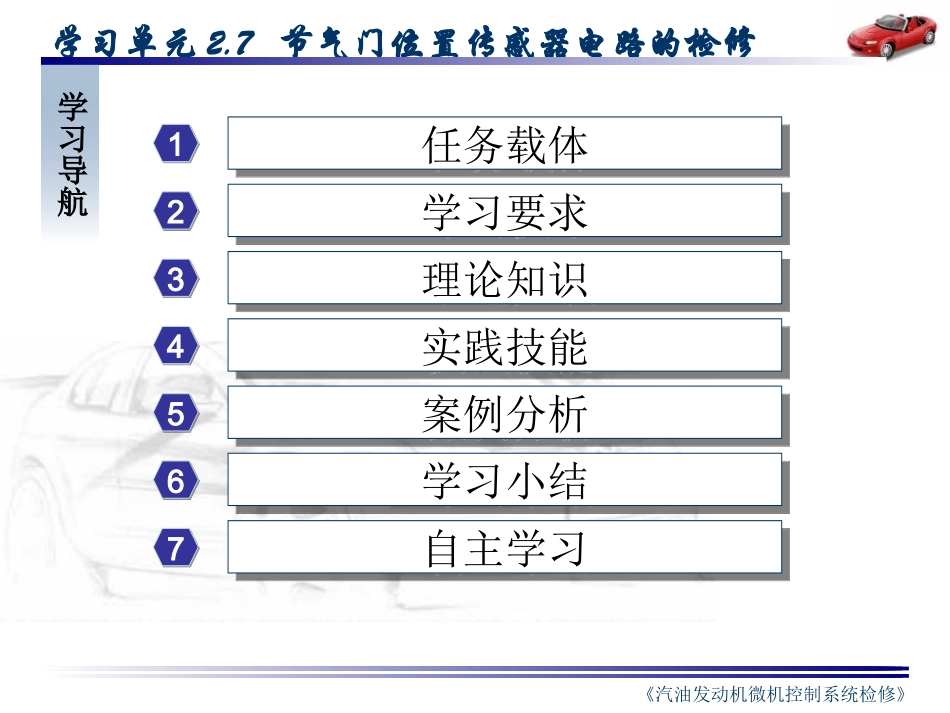

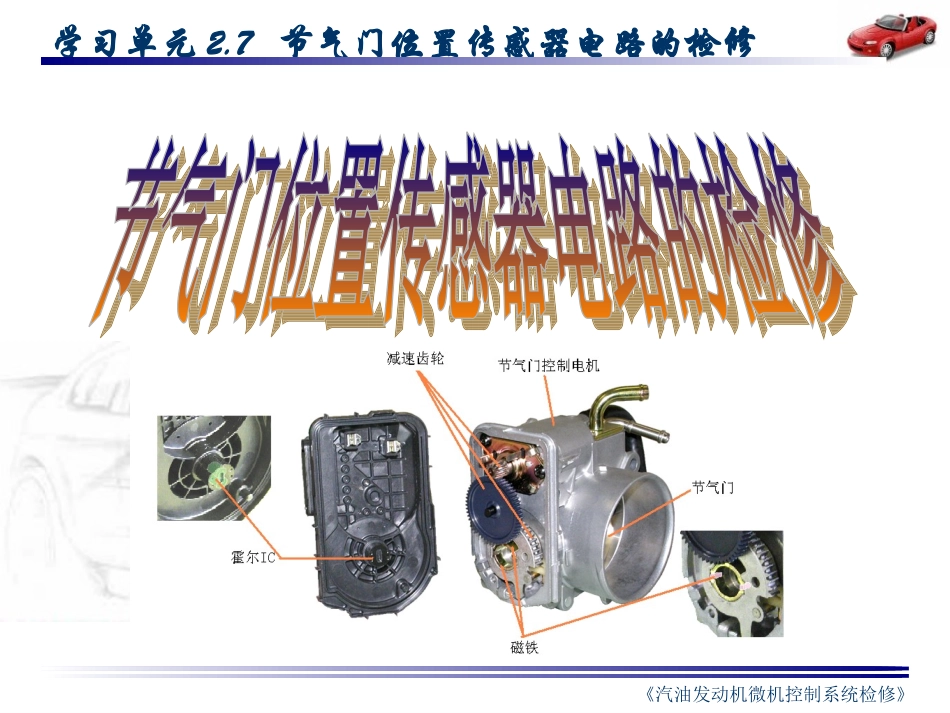

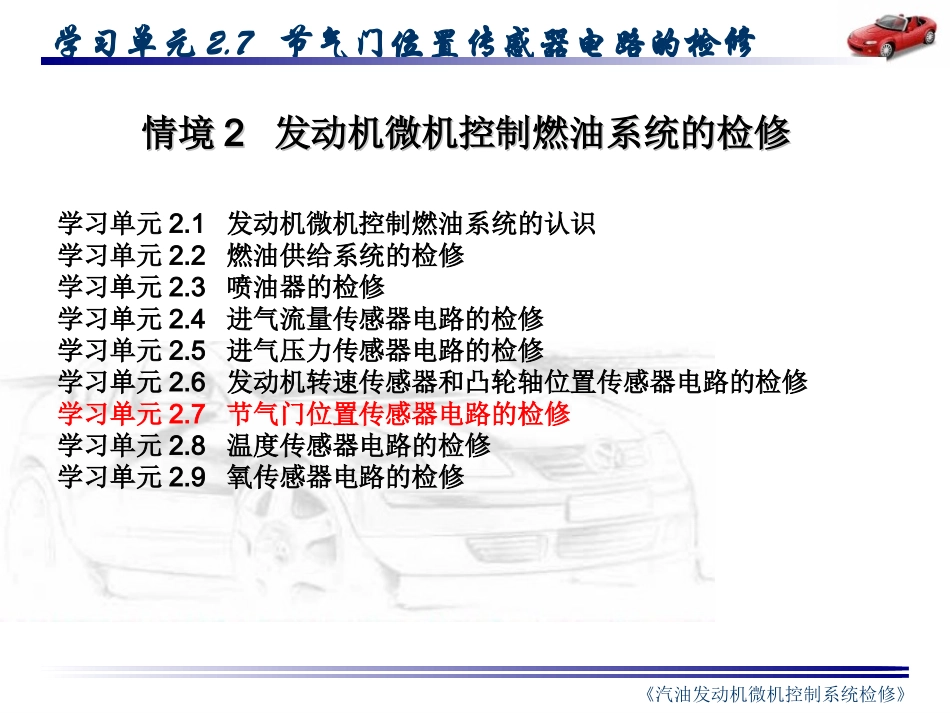

《汽油发动机微机控制系统检修》学习单元2.7节气门位置传感器电路的检修情境情境22发动机微机控制燃油系统的检修发动机微机控制燃油系统的检修学习单元2.1发动机微机控制燃油系统的认识学习单元2.2燃油供给系统的检修学习单元2.3喷油器的检修学习单元2.4进气流量传感器电路的检修学习单元2.5进气压力传感器电路的检修学习单元2.6发动机转速传感器和凸轮轴位置传感器电路的检修学习单元2.7节气门位置传感器电路的检修学习单元2.8温度传感器电路的检修学习单元2.9氧传感器电路的检修《汽油发动机微机控制系统检修》学习单元2.7节气门位置传感器电路的检修《汽油发动机微机控制系统检修》学习单元2.7节气门位置传感器电路的检修1122334455任务载体任务载体学习要求学习要求理论知识理论知识实践技能实践技能案例分析案例分析66学习小结学习小结学习导航77自主学习自主学习《汽油发动机微机控制系统检修》学习单元2.7节气门位置传感器电路的检修作用结构、原理发动机怠速不稳，转速忽高忽低，而且在低速行驶时，偶尔出现窜动的现象。节气门传感器内的滑变电阻接触不良。更换新的节气门位置传感器，消除故障码，故障排除现代Sonata型轿车。技能一：故障分析技能二：检修方法任务载体《汽油发动机微机控制系统检修》学习单元2.7节气门位置传感器电路的检修1.掌握传感器故障分析及检修方法。2.理解传感器的作用、结构、原理。学习要求《汽油发动机微机控制系统检修》学习单元2.7节气门位置传感器电路的检修2.6.1作用2.6.2类型2.6.3综合式2.6.4双信号型2.6.5霍尔元件型理论知识《汽油发动机微机控制系统检修》学习单元2.7节气门位置传感器电路的检修反映节气门开度（负荷）的大小，判定发动机怠速、部分负荷、全负荷工况，实现不同的控制模式；反映节气门变化快慢（加速、减速），实现加速加浓和减速减油或断油控制。2.6.1作用《汽油发动机微机控制系统检修》学习单元2.7节气门位置传感器电路的检修开关量输出型线性输出型综合式2.6.2类型《汽油发动机微机控制系统检修》学习单元2.7节气门位置传感器电路的检修电位计型霍尔元件型2.6.2类型《汽油发动机微机控制系统检修》学习单元2.7节气门位置传感器电路的检修单信号双信号2.6.2类型《汽油发动机微机控制系统检修》学习单元2.7节气门位置传感器电路的检修结构（丰田皇冠3.0轿车2JZ－GE发动机综合式节气门位置传感器）内部结构外部连接2.6.3综合式节气门位置传感器《汽油发动机微机控制系统检修》学习单元2.7节气门位置传感器电路的检修节气门全闭全开节气门全闭全开VTA0V5VVTA0V5VIDLIDL闭合（闭合（0V0V）断开（）断开（12V12V））VC5VVC5VEE搭铁搭铁信号电源搭铁怠速信号原理2.6.3综合式节气门位置传感器《汽油发动机微机控制系统检修》学习单元2.7节气门位置传感器电路的检修两个电位计两个动触点两个信号信号电源搭铁信号VTA1、VTA2变化速率不同，ECU比较两信号判定节气门位置2.6.4双信号输出的线性式气门位置传感器《汽油发动机微机控制系统检修》学习单元2.7节气门位置传感器电路的检修无接触，简化了构造，所以不易发生故障。双信号输出，工作可靠。2.6.5霍尔元件型节气门位置传感器《汽油发动机微机控制系统检修》学习单元2.7节气门位置传感器电路的检修2.6.6故障2.6.7检修实践技能《汽油发动机微机控制系统检修》学习单元2.7节气门位置传感器电路的检修节气门位置传感器失效起动困难，怠速不稳，易熄火起动困难，怠速不稳，易熄火当节气门位置传感器信号故障，ECU无法确认发动机工况，不能精确控制喷油量。ECU存储故障码，同时，按节气门开度为0°或25°设定或根据发动机转速和进气流量代替（M3.8.2）2.6.6故障《汽油发动机微机控制系统检修》学习单元2.7节气门位置传感器电路的检修？～？！数据，故障码故障现象检查节气门位置传感器步骤步骤11：资料：资料步骤步骤22：分析：分析步骤步骤33：检测：检测步骤步骤44：判断：判断步骤步骤55：排除：排除步骤步骤66：验证：验证根据经验，怀疑有故障2.6.7检修《汽油发动机微机控制系统检修》学习单元2.7节气门位置传感器电路的检修万用表检测•信号线•搭铁线•电源线•传感器电阻...
