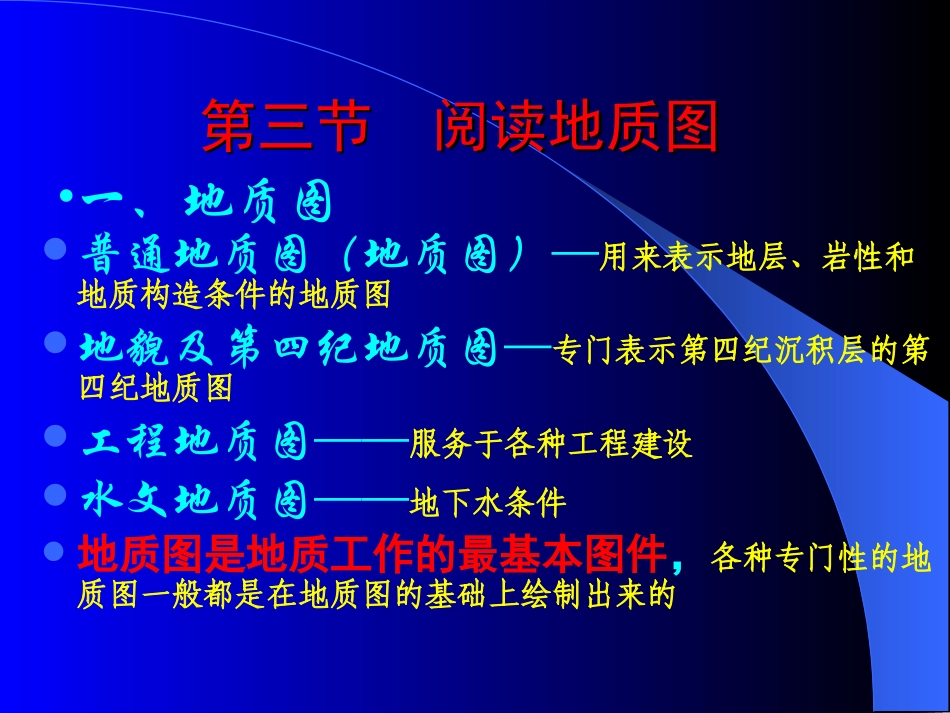

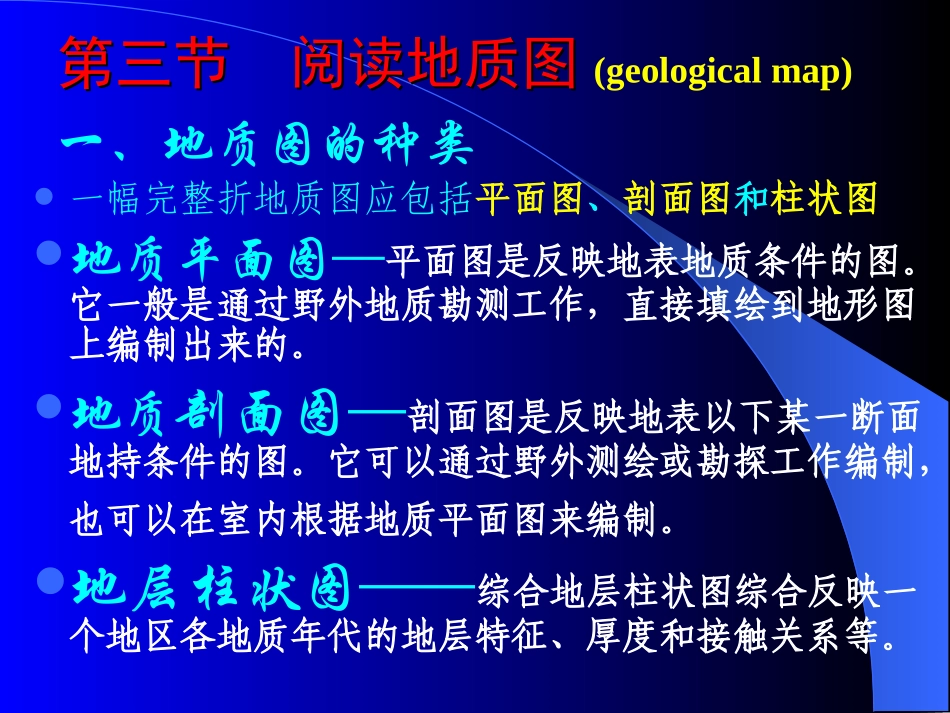

第三节阅读地质图第三节阅读地质图普通地质图（地质图）—用来表示地层、岩性和地质构造条件的地质图地貌及第四纪地质图—专门表示第四纪沉积层的第四纪地质图工程地质图——服务于各种工程建设水文地质图——地下水条件地质图是地质工作的最基本图件，各种专门性的地质图一般都是在地质图的基础上绘制出来的•一、地质图第三节阅读地质图第三节阅读地质图(geologicalmap)一幅完整折地质图应包括平面图、剖面图和柱状图地质平面图—平面图是反映地表地质条件的图。它一般是通过野外地质勘测工作，直接填绘到地形图上编制出来的。地质剖面图—剖面图是反映地表以下某一断面地持条件的图。它可以通过野外测绘或勘探工作编制，也可以在室内根据地质平面图来编制。地层柱状图——综合地层柱状图综合反映一个地区各地质年代的地层特征、厚度和接触关系等。一、地质图的种类第三节阅读地质图第三节阅读地质图地质平面图全面地反映了一个地区的地质条件，是最基本的图件。地质剖面图是配合平面图，反映一些重要部位的地质条件，它对地层层序和地质构造现象的反映比平面图更清晰、更直观，因此，一般地质平面图都附有剖面图•一、地质图一）（地形）地质图的概念地形地质图是反映一个地区的地形、地物及岩层分布情况的图件。它是一种投影图，是将各种地质体与地表面的交线及地形等高线投影到水平面上所形成的图件。基岩地质图也是地形地质图的一种，它是将盖层（第四系覆盖层）揭去，反映基岩各种地质现象的图件。二）（地形）地质图主要内容地形地质图是以地形图为底图，通过地质调查及地质勘探编制而成的。图中反映的主要内容有：1．地形地物主要有地形等高线、地面建筑物、构筑物、地表水体、公路、铁路、桥梁、车站、三角测量点、高压线等。二）（地形）地质图主要内容2．地质界线主要包括各时代的地层界线（系、统、组）、不（假）整合面界线、标志层、矿层露头线、褶曲轴线、断层线及岩层产状等。各种地质界线必须注明其代号或名称，如地层系统编号、标志层及矿层编号、褶曲及断层名称等，对有火成岩或岩溶陷落柱出露的地区，应圈定其在地表或基岩面上的分布范围。3．勘探工程包括所有的钻孔、探槽、探井、探巷、井筒位置、老窑位置和范围。4．其他包括经纬线、指北方向、井田边界、剖面线、勘探线及其编号、井筒标高、矿体采掘范围、最高洪水位线、图名、图签、图例和比例尺等。二、地质图的规格和符号〔一）地质图的规格地质平面图应有图名、图例、比例尺、编制单位和编制日期等。在地质图的图例中，从新地层到老地层，严格要求自上而下或自左到右顺次排列。比例尺的大小反映了图的精细程度，比例尺越大，图的精度越高，对地质条件的反映也越详细、越准确。二、地质图的规格和符号（二）地质图的符号地质图是根据野外地质勘测资料在地形图上填绘编制而成的。它除了应用地形图的轮廓和等高线外，还需要用各种地质符号来表明地层的岩性、地质年代和地质构造情况。所以，要分析和阅读地质图，了解地质图所表达的具体内容，就需要了解和认识常用的各种地质符号。1．地层年代符号在小于1：100，000的地质图上，沉积地层的年代是采用国际通用的标准色来表示的，在彩色的底子上，再加注地层年代和岩性符号。在每一系中，又用淡色表示新地层，深色表示老地层。岩浆岩的分布一般用不同的颜色加注岩性符号表示。在大比例的地质图上，多用单色线条或岩石花纹符号再加注地质年代符号的方法表示。当基岩被第四纪松散沉积层覆盖时，在大比例的地质图上，一般根据沉积层的成因类型，用第四纪沉积成因分类符号表示地层时代符号、色标，岩性符号及第四纪成因分类符号，见附录一。二、地质图的规格和符号（二）地质图的符号2．岩石符号岩石符号是用来表示岩浆岩、沉积岩和变质岩的符号，由反映岩石成因特征的花纹及点线组成。在地质图上，这些符号画在什么地方，表示这些岩石分布到什么地方。三大类主要岩石的符号，见附录二。3．地质构造符号地质构造符号，是用来说明地质构造的。组成地壳的岩层，经构造变动形成各种地质构造，这就不仅要用岩层产状符号表明岩层变动后的空间...
