铝电解质的成份及性质VIP免费

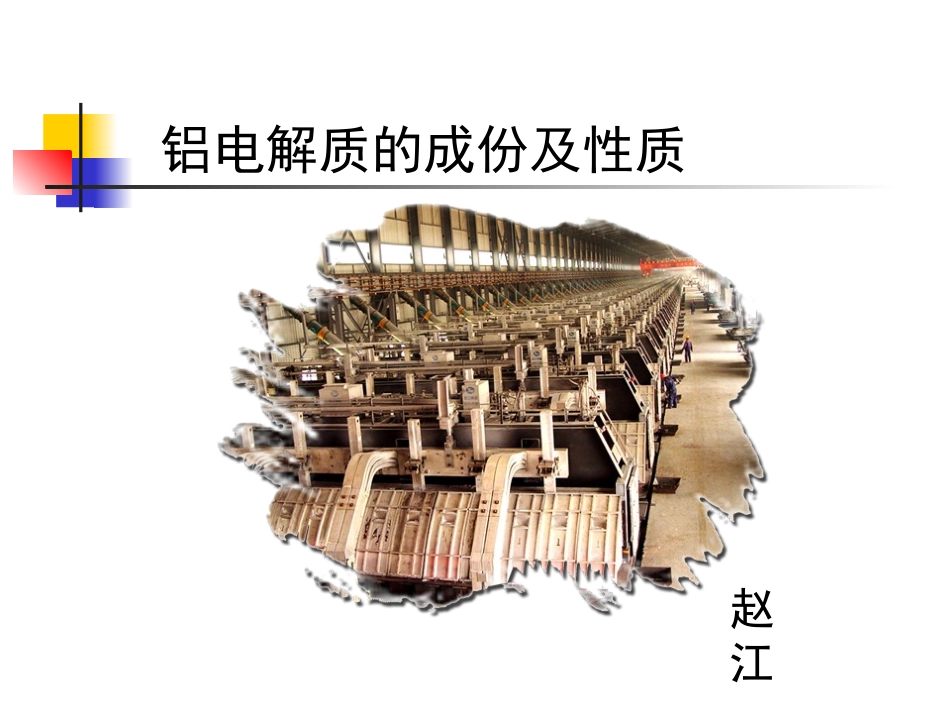

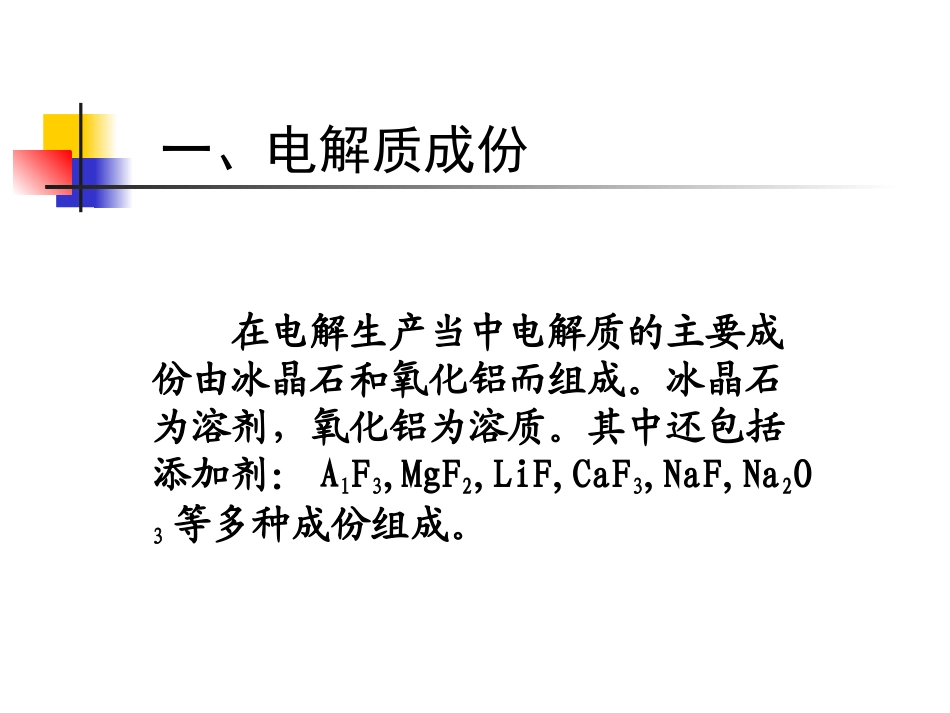

铝电解质的成份及性质赵江在电解生产当中电解质的主要成份由冰晶石和氧化铝而组成。冰晶石为溶剂，氧化铝为溶质。其中还包括添加剂：AlF3,MgF2,LiF,CaF3,NaF,Na2O3等多种成份组成。一、电解质成份1.电解质成份的变化及其原因在电解槽正常生产期间，电解质成份不断发生变化，最为明显的是分子比升高。引起分子比升高的原因。1）原料中杂技对电解质成份的影响在电解生产中所用的氧化铝、氟化铝和阳极中含有一定数量的杂技成份，如：H2O,Na2O,SiO2,MgO,SO等，这些杂技均分解氟化铝和冰晶石使电解质中氧化铝和氟化铝增加，导致分子比升高，其中Na2O,H2O,SiO2影响最大。2）添加剂对分子比的影响分子比：冰晶石中NaF与AlF3的摩尔数叫分子比。所谓分子比，正冰晶石的分子比等于3,冰晶石的分子比既可大于3,也可小于3,一般分子比3的冰晶石又称为中性冰晶石，大于3的称为碱性冰晶石，小于3的被称为酸性冰晶石，分子比大于3或小于3的冰晶石其熔点均小于正冰晶石。所谓正冰晶石，它是由3mol氟化钠（NaF）与1mol氧化铝（AlF3）结合而成，所以人们写成了NaF·AlF3，此种配比的冰晶石称为正冰晶石，正冰晶石在常温下呈白色固体，其熔点约为1010℃，冰晶石的分子式为Na3AlF6。3）电解质的挥发损失影响。在正常电解温度下，从电解质表面挥发出的蒸汽中绝大部分是氟化铝，温度越高损失越大，从而电解质中的氟化钠相对增加，则分子比增高。添加剂对分子比过高或过低的影响。过高时，电解质的密度及粘度大，碳渣分离不良，结壳较硬且其熔点高，电解质粘度高，吨铝电耗增大。过低时，电解质的挥发损失大，氧化铝溶解度降低，容易产生沉淀，降低电解质的导电率，生成低价铝离子的可能性增大。氧化铝是电解中唯一大量消耗的成份。2.电解质成份的检查目前，对电解质成份的检查有以下四种方法1）肉眼观察法由眼观察确定电解质成份虽迅速简单，但不精确。因为它是根据电解质的颜色、壳面和固体电解质的断面外观情况来判断电解质的酸碱度范围，具体分子比的精确值很难确定，只能做一般性参考。电解质酸碱度液体电解质外观电解槽Al2O3铁钎上凝固电解质外观固体电解质断面碱性亮黄色很硬电解质紫黑色、较厚、自动裂开、容易脱落很致密中性橙黄色中硬电解质层略厚、致密、白色致密酸性樱红色较软电解质层薄、致密、白色有孔强酸性暗红色很软电解质较薄、不脱落、白色、有时淡黄色多孔。2）指示剂检查法指示剂检查法通常用化学试剂——酚酞来检查。将酚酞液滴在固体电解质的断面上，如果呈现紫红色说明该电解质分子比大于3,没有颜色则分子比小于3,这种方法也是一种粗略的检查方法，只能说明分子比的大小范围。3）晶体分析法晶体分析法一个是简便、迅速又比较准确。在分析当中将电解质试料研磨成粉末后，放在偏光显微镜下观察其包晶情况而确定分子比的数值。为了分析准确和正确的调整分子比要求，定期地取出合适要求的试样进行分析。4）热滴定法（即化学分析法）热滴定法分析电解质成份存在分析速度慢、费用大等缺点，因此通常不采用，但是该法分析结果更为准确，因而可用校对性分析。电解质酸碱度液体电解质外观电解槽Al2O3铁钎上凝固电解质外观固体电解质断面碱性亮黄色很硬电解质紫黑色、较厚、自动裂开、容易脱落很致密中性橙黄色中硬电解质层略厚、致密、白色致密酸性樱红色较软电解质层薄、致密、白色有孔强酸性暗红色很软电解质较薄、不脱落、白色、有时淡黄色多孔电解质酸碱度的肉眼鉴别3.电解质成份调整电解槽在正常生产期间，电解质成份的变化主要是分子比偏高和添加剂含量的降低。对此，要根据电解质成份的分析报告，按照规程规定的保持范围，因制定进行调整。1、当分子比高于规定范围时，应向槽内添加氟化铝。2、当分子比低于保持范围时，电解质过酸时，应添加曹达和氟化钠，添加氟化钠最好是冰晶石混合添加。注：如添加氟化钙和氟化镁时，要加在大面炉帮规定的地方，而不能加到阳极附近，要沿炉帮均匀添加，不要集中在一起，要勤加少加，不能大量添加。4.添加量的计算方法1、添加氟化铝的计算方法。按下列公式计算q（AlF3）＝2p(k1-k2)/k2(...
