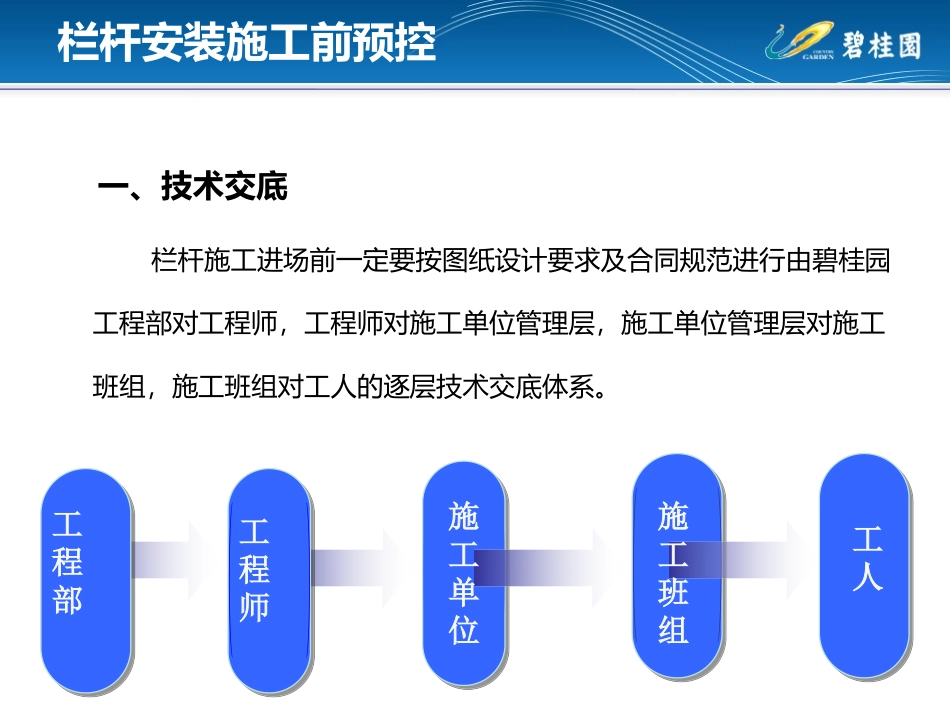

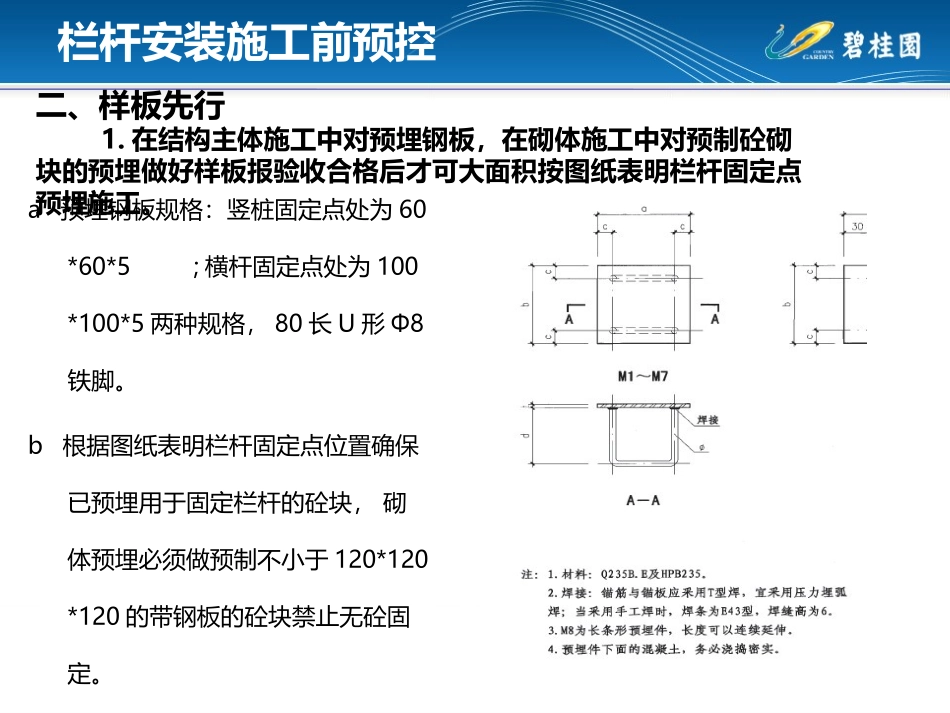

锌钢组合栏杆安装控制要点安庆碧桂园工程部栏杆安装施工前预控一、技术交底栏杆施工进场前一定要按图纸设计要求及合同规范进行由碧桂园工程部对工程师，工程师对施工单位管理层，施工单位管理层对施工班组，施工班组对工人的逐层技术交底体系。工程部工程师施工单位施工班组工人栏杆安装施工前预控a预埋钢板规格：竖桩固定点处为60*60*5;横杆固定点处为100*100*5两种规格，80长U形Φ8铁脚。b根据图纸表明栏杆固定点位置确保已预埋用于固定栏杆的砼块，砌体预埋必须做预制不小于120*120*120的带钢板的砼块禁止无砼固定。二、样板先行1.在结构主体施工中对预埋钢板，在砌体施工中对预制砼砌块的预埋做好样板报验收合格后才可大面积按图纸表明栏杆固定点预埋施工。栏杆安装施工前预控2栏杆制作前要制作好样品报验收合格后才可大批量进行栏杆制作栏杆材料要求：a.栏杆所有管材均为热镀锌钢管，表面的锌层必须是内外热镀锌表面，双面锌层厚度要求不低于15～17μm;以阳台栏杆管材为例规格要求：桩柱：42*42*1.5/Q235;横栏：35*35*1.2/Q235;扶手：40*80*1.5/Q235;竖栏（凸肚）：19*19*1.2/Q195，竖栏（直杆）：：19*19*0.8/Q195栏杆安装施工前预控b.栏杆表面防锈涂层：工件喷粉前表面必须经过严格的前处理，包括脱脂，水洗，之后必须经过富锌磷化（或陶化、纳米皮膜转化）等预处理；聚酯彩色粉需采用阿克苏或杜邦粉末，颜色依据甲方提供样板，并经甲方确认；表面涂层要求：附着力:一级;硬度:不低于2H;耐火性:一级；表面聚酯彩色粉层的厚度不小于40μm。。栏杆安装施工前预控c.栏杆拼接：桩柱与扶手、桩柱与横栏、扶手三通连接件等均为压铸铝件；所有连接螺丝均为304不锈钢材质；根据规范要求竖向间距不大于110mm，桩柱中心距不大于1300mm栏杆安装施工前预控3.栏杆安装前要安装好一套包含所有户型的栏杆样板报验收合格后方可大面积进行安装施工。a，对1-3层有干挂石材的处的栏杆(先安装栏杆后装石材），3层以上没干挂石材的各做一套样板。b,主要包含：阳台凸肚型栏杆；阳台直杆型栏杆；空调板护栏；飘窗处护栏等一套完整的样板。栏杆安装施工中管控工序验收--严格按照工序检查表中的要求进行验收栏杆安装施工中管控重点控制一、栏杆安装平直度控制现场栏杆施工必须采用带线安装并用水平仪器保证栏杆的水平度，垂直度。二、栏杆安装高度控制1.室内楼梯扶手高度:梯级段扶手高度≥0.90m，水平段≥0.50m时；扶手高度≥1.05m。2.阳露台扶手有效高：6层及以下建筑物≥1.05m；超过6层建筑物≥1.10m。三、栏杆安装间距控制固定栏杆时保证两侧离墙竖向间距，拼接栏杆时保证两单扇间竖向间距均不大于110mm。栏杆安装施工中管控四、栏杆安装固定控制栏杆安装施工中管控五、栏杆安装焊接控制1.固定点焊接：与预埋钢板四面满焊，焊缝严禁有漏焊，假焊，表面夹渣等现象，焊缝处的药皮应及时清理。2.避雷焊接：一般是圆钢避雷引下线与栏杆方管焊接，采用单面焊接长度≥12d,采用双面焊接长度≥6d.3.焊接完成后对焊接处进行防锈处理和补喷表面涂层工序栏杆安装施工中管控六、成品保护1、栏杆焊接和涂刷过程中注意对石材的污染。2、产品安装完成之后，必须立即做整体覆膜的成品保护避免外墙涂料对栏杆的污染。
