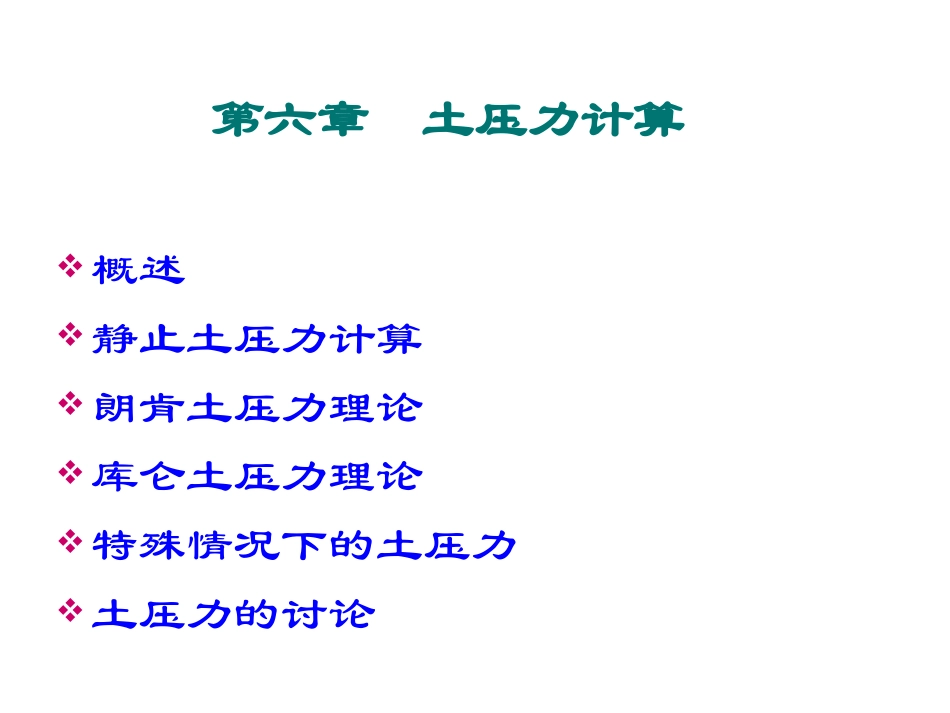

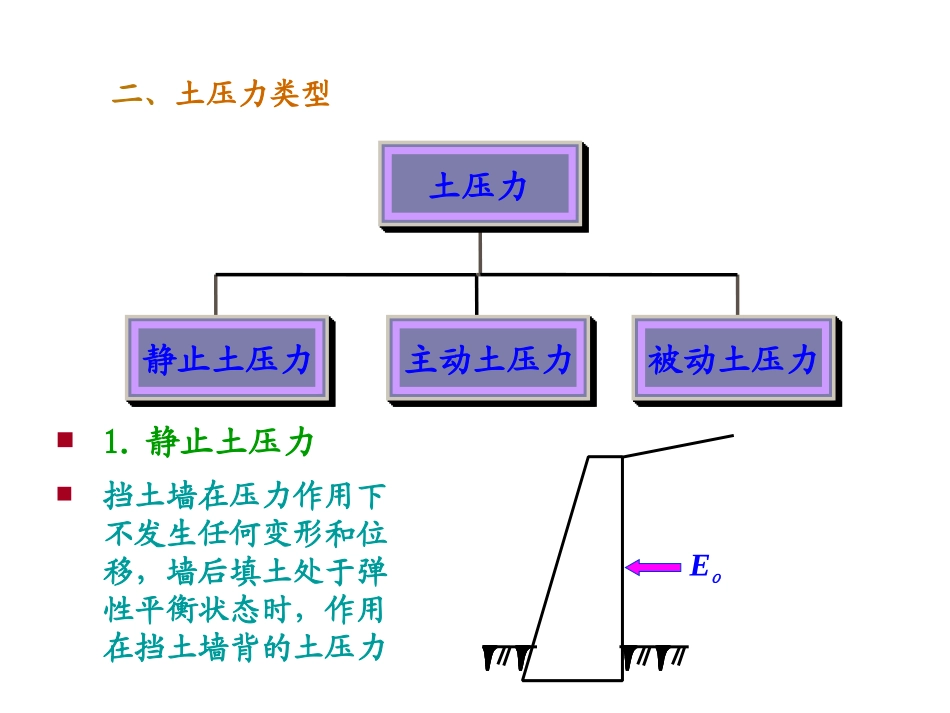

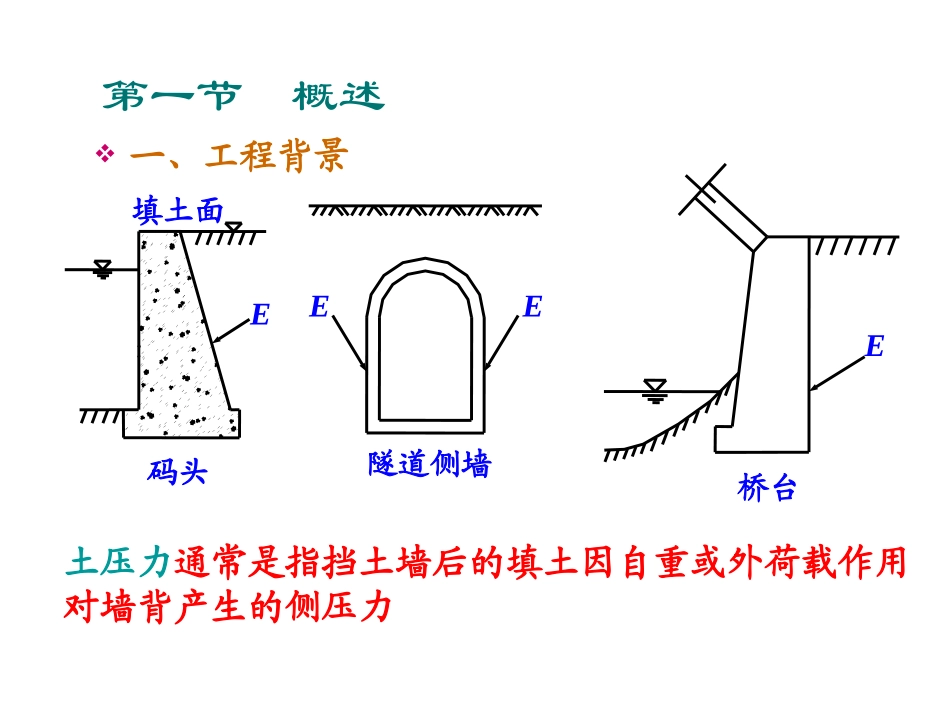

第六章土压力计算概述静止土压力计算朗肯土压力理论库仑土压力理论特殊情况下的土压力土压力的讨论第一节概述土压力通常是指挡土墙后的填土因自重或外荷载作用对墙背产生的侧压力E填土面码头桥台E隧道侧墙EE一、工程背景被动土压力主动土压力静止土压力土压力1.静止土压力挡土墙在压力作用下不发生任何变形和位移，墙后填土处于弹性平衡状态时，作用在挡土墙背的土压力Eo二、土压力类型2.主动土压力在土压力作用下，挡土墙离开土体向前位移至一定数值，墙后土体达到主动极限平衡状态时，作用在墙背的土压力滑裂面Ea3.被动土压力播放动画播放动画Ep滑裂面在外力作用下，挡土墙推挤土体向后位移至一定数值，墙后土体达到被动极限平衡状态时，作用在墙上的土压力4.三种土压力之间的关系-△+△+△-△Eo△a△pEaEoEp对同一挡土墙，在填土的物理力学性质相同的条件下有以下规律：1.Ea＜Eo＜＜Ep2.△p＞＞△a作用在挡土结构背面的静止土压力可视为天然土层自重应力的水平分量K0hhzK0zooKhE221zh/3静止土压力系数zKpoo静止土压力强度静止土压力系数测定方法：1.通过侧限条件下的试验测定2.采用经验公式K0=1-sinφ’计算3.按相关表格提供的经验值确定静止土压力分布土压力作用点三角形分布作用点距墙底h/3第二节静止土压力计算1.挡土墙背垂直、光滑2.填土表面水平3.墙体为刚性体σz=zσx＝K0zzf=0pa＝Kazpp＝Kpz增加减小45o-/245o＋/2大主应力方向主动伸展被动压缩小主应力方向一、基本假定：第三节朗肯土压力理论pappfzK0zf=c+tan土体处于弹性平衡状态主动极限平衡状态被动极限平衡状态水平方向均匀压缩伸展压缩主动朗肯状态被动朗肯状态水平方向均匀伸展处于主动朗肯状态，σ1方向竖直，剪切破坏面与竖直面夹角为45o-/245o-/245o＋/2处于被动朗肯状态，σ3方向竖直，剪切破坏面与竖直面夹角为45o＋/245o＋/2h挡土墙在土压力作用下，产生离开土体的位移，竖向应力保持不变，水平应力逐渐减小，位移增大到△a，墙后土体处于朗肯主动状态时，墙后土体出现一组滑裂面，它与大主应力面夹角45o＋/2，水平应力降低到最低极限值z(σ1)pa(σ3)极限平衡条件245tan2245tan213ooc朗肯主动土压力系数aaaKczKp2朗肯主动土压力强度z二、主动土压力h/3EahKa当c=0,无粘性土aaaKczKp2朗肯主动土压力强度aazKph1.无粘性土主动土压力强度与z成正比，沿墙高呈三角形分布2.合力大小为分布图形的面积，即三角形面积3.合力作用点在三角形形心，即作用在离墙底h/3处aKh2)2/1(讨论讨论（2）2c√KaEa(h-z0)/3当c＞0,粘性土h粘性土主动土压力强度包括两部分1.土的自重引起的土压力zKa2.粘聚力c引起的负侧压力2c√Ka说明：负侧压力是一种拉力，由于土与结构之间抗拉强度很低，受拉极易开裂，在计算中不考虑负侧压力深度为临界深度z0020aaaKcKzp)/(20aKcz1.粘性土主动土压力强度存在负侧压力区（计算中不考虑）2.合力大小为分布图形的面积（不计负侧压力部分）3.合力作用点在三角形形心，即作用在离墙底(h-z0)/3处2/)2)((0aaaKchKzhEaaaKczKp2z0hKa-2c√Ka极限平衡条件245tan2245tan231＋＋＋ooc朗肯被动土压力系数pppKczKp2朗肯被动土压力强度z(σ3)pp(σ1)45o－/2hz挡土墙在外力作用下，挤压墙背后土体，产生位移，竖向应力保持不变，水平应力逐渐增大，位移增大到△p，墙后土体处于朗肯被动状态时，墙后土体出现一组滑裂面，它与小主应力面夹角45o－/2，水平应力增大到最大极限值三、被动土压力当c=0,无粘性土pppKczKp2朗肯被动土压力强度ppzKp1.无粘性土被动土压力强度与z成正比，沿墙高呈三角形分布2.合力大小为分布图形的面积，即三角形面积3.合力作用点在三角形形心，即作用在离墙底h/3处hhKph/3EppKh2)2/1(讨论：讨论（2）当c＞0,粘性土粘性土主动土压力强度包括两部分1.土的自重引起的土压力zKp2...
