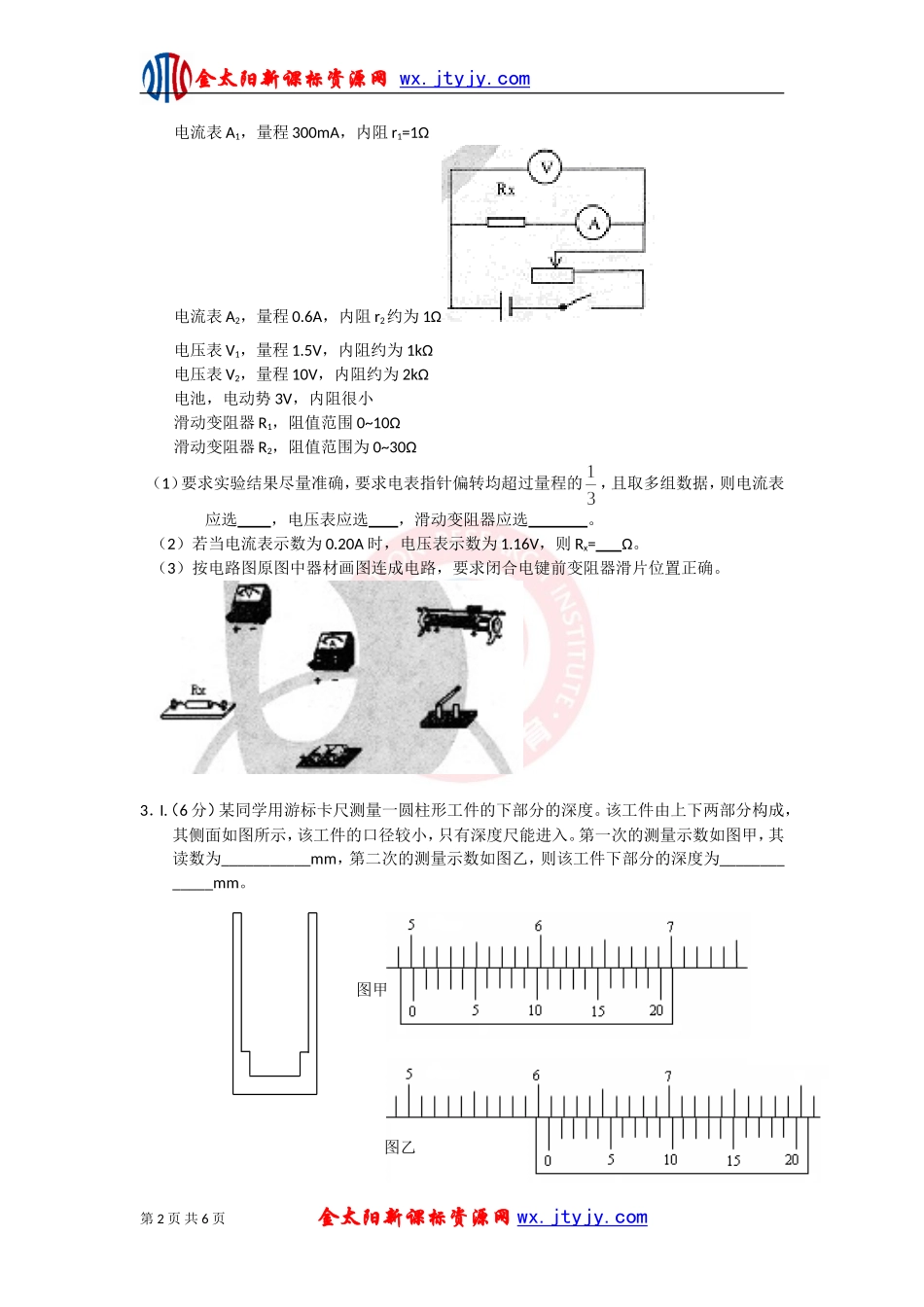

金太阳新课标资源网wx.jtyjy.com2012届高考物理二轮专题复习：实验专题训练题（二）1．I（4分）关于多用电表的使用，下列做法正确的是.A．把多用电表的选择开关旋至适当的直流电压挡，用图8甲所示电路.合上开关S，则可测小灯泡两端的电压B．把多用电表的选择开关旋至适当的直流电流铛。用图8乙所示电路，合上开关S，则可测通过小灯泡的电流C．把多用电表的选择开关旋至适当的欧姆挡，进行调零后，用图8丙所示电路，开关S保持断开，则可测小灯泡的电阻D．把多用电表的选择开关旋至适当的欧姆挡，进行调零后，用图8丁所示电路，会观察到此时欧姆表示数很小II（11分）现要验证“当合外力一定时，物体运动的加速与其质量成反比”这一物理规律。给定的器材如下：一倾角可以调节的长斜面（如图9所示）、小车、计时器、米尺、弹簧秤，还有钩码若干实验步骤如下（不考虑摩擦力的影响），在空格中填入适当的公式或文字。（1）用弹簧秤测出小车的重力，除以重力加速度得到小车的质量M（2）用弹簧秤沿斜面向上拉小车保持静止，测出此时的拉力F。（3）让小车自斜面上方一固定点A1从静止开始下滑到斜面底端A2，记下所用的时间t。用米尺测量A与A2之间的距离s，从运动学角度得小车的加速度a=.（4）在小车中加钩码，所加钩码总质量为m，要保持小车与钩码的合外力不变，你将如何调节A1相对于A2的高度h？（5）多次增加钩码，在小车与钩码的合外力保持不变情况下，可得钩码总质量m与小车从A1到A2时间t的关系式为：m=。2．用游标卡尺测量工件长度如图所示，工件长度为mm，用该卡尺测量能准确到mm．用如图所示的电路测量电阻Rx的阻值，部分备选器材如下：待测电阻Rx阻值为5Ω左右第1页共6页金太阳新课标资源网wx.jtyjy.com金太阳新课标资源网wx.jtyjy.com电流表A1，量程300mA，内阻r1=1Ω电流表A2，量程0.6A，内阻r2约为1Ω电压表V1，量程1.5V，内阻约为1kΩ电压表V2，量程10V，内阻约为2kΩ电池，电动势3V，内阻很小滑动变阻器R1，阻值范围0~10Ω滑动变阻器R2，阻值范围为0~30Ω（1）要求实验结果尽量准确，要求电表指针偏转均超过量程的，且取多组数据，则电流表应选，电压表应选，滑动变阻器应选。（2）若当电流表示数为0.20A时，电压表示数为1.16V，则Rx=Ω。（3）按电路图原图中器材画图连成电路，要求闭合电键前变阻器滑片位置正确。3．I.（6分）某同学用游标卡尺测量一圆柱形工件的下部分的深度。该工件由上下两部分构成，其侧面如图所示，该工件的口径较小，只有深度尺能进入。第一次的测量示数如图甲，其读数为___________mm，第二次的测量示数如图乙，则该工件下部分的深度为_____________mm。第2页共6页金太阳新课标资源网wx.jtyjy.com图甲图乙金太阳新课标资源网wx.jtyjy.comII.（9分）在“测定金属的电阻率的”实验中，通过多用电表测得金属丝的阻值大约为100Ω。现有以下器材：A．电源E，电动势约为4．5V，内阻忽略不计；B．电流表A1，量程0～40mA，内阻RA1约为4Ω；C．电流表A2，量程0～40mA，内阻RA2为4Ω；D．电压表V，量程0～15V，内阻RV为15kΩ；E．定值电阻R0，阻值为50Ω；F．滑动变阻器R，最大阻值为10Ω；G．单刀单掷开关K，导线若干。（1）要精确测量金属丝的阻值Rx，除A、F、G还需要的仪器有（填选项代号）（2）要求测量中尽量减少误差，试在虚线框中画出测量电路图（图中的元件要用题中相应的英文字母标注）；[（3）测量中某块电流表的读数为40mA，若用到另一块电流表其读数为25mA,若用到电压表其读数为3V，则金属丝的阻值Rx=____________________。4．I.（6分）在“用油膜法估测分子大小”实验中，将4mL的纯油酸溶液滴入20L无水酒精溶液中充分混合。注射器中1mL的上述混合溶液可分50滴均匀滴出，将其中的1滴滴入盛水的浅盘里，待水面稳定后，将玻璃板放在浅盘上，在玻璃板上描出油膜的轮廓，随后把玻璃板放在坐标纸上，其形状如图所示，坐标纸上正方形小方格的边长为10mm。（1）油酸膜的面积约是___________m2；（2）由此可以求出油酸分子的直径__________m。（结果均取一位有效数字）。II．（12分）某学习小组为探究导电溶液的电阻在体积相同时，电阻值与长度的关系。选取一...
