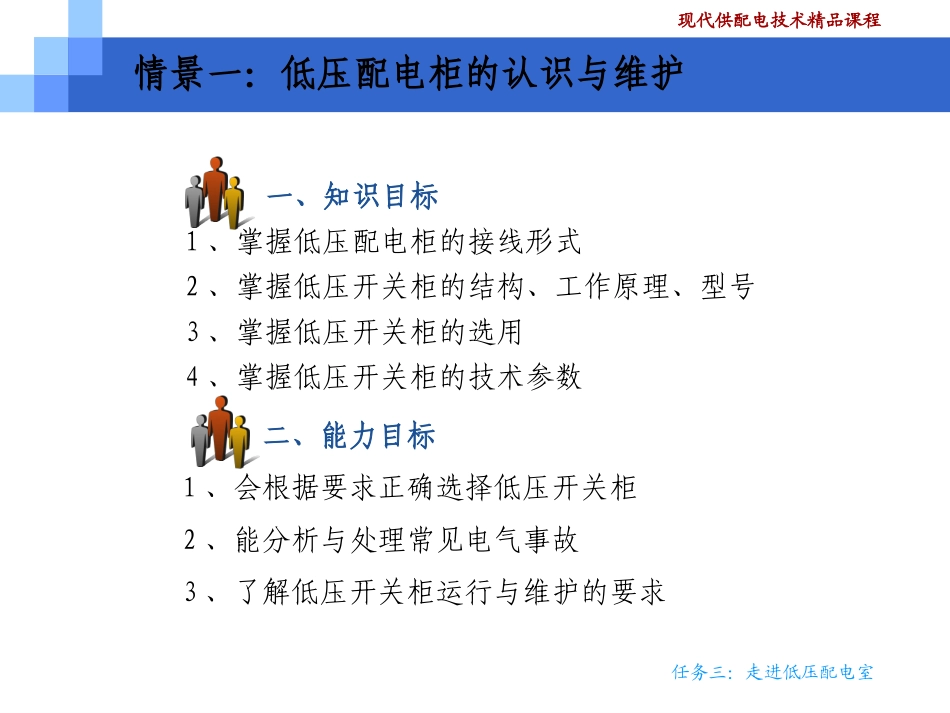

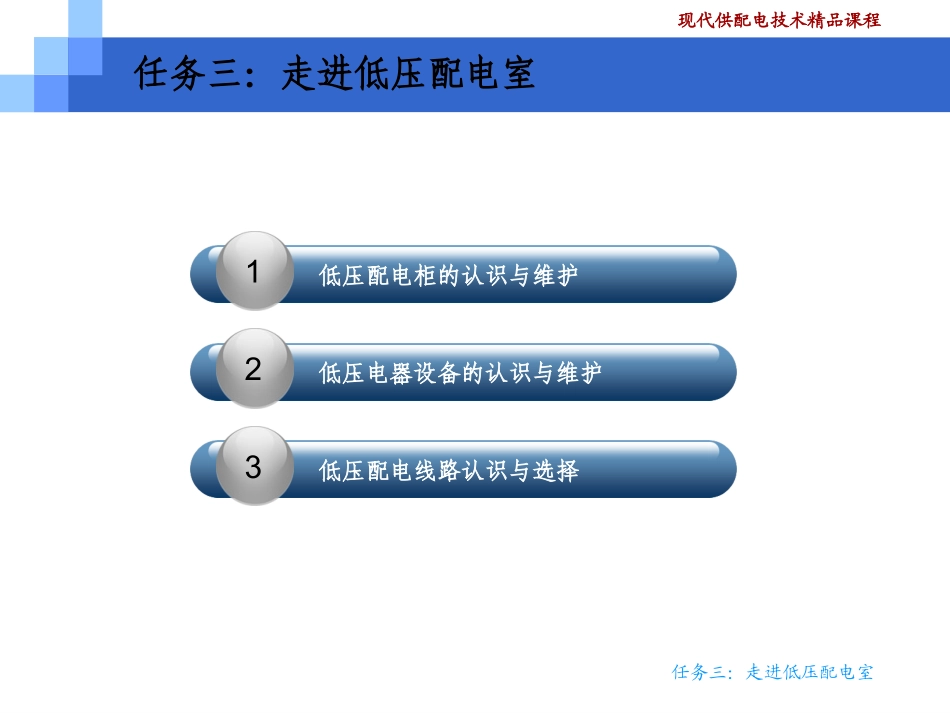

HNPI现代供配电技术精品课程现代供配电技术现代供配电技术任务三：走进低压配电室现代供配电技术精品课程任务三：走进低压配电室任务三：走进低压配电室低压配电柜的认识与维护1低压电器设备的认识与维护2低压配电线路认识与选择3现代供配电技术精品课程任务三：走进低压配电室情景一：低压配电柜的认识与维护一、知识目标1、掌握低压配电柜的接线形式2、掌握低压开关柜的结构、工作原理、型号3、掌握低压开关柜的选用4、掌握低压开关柜的技术参数二、能力目标1、会根据要求正确选择低压开关柜2、能分析与处理常见电气事故3、了解低压开关柜运行与维护的要求现代供配电技术精品课程任务三：走进低压配电室低压配电屏（柜）有固定式和抽屉式两大类型。固定式中的所有电器元件是固定安装的；而抽屉式的某些电器元件按一定线路方案组成若干功能单元，然后灵活组装成配电屏(柜)，各功能单元类似抽屉，可按需要抽出或推入，因此又称为抽出式。由于固定式比较简单经济，因此，在一般建筑供配电系统中，广泛采用的仍是固定式低压配电屏，离墙安装，双面维护。1.低压配电屏（柜）1)固定式低压配电屏主要为PGL1和PGL2型。新的PGL1型采用的低压断路器为DW16型或DZ20型，而PGL2型采用的低压断路器为DW15型或DZX20型，断流能力较强，其它电器元件基本相同。情景一：低压配电柜的认识与维护现代供配电技术精品课程任务三：走进低压配电室另外，GGD、GGL等型低压配电屏，设计也较先进，技术性能指标符合IEC标准。由于采用了ME型低压断路器等新型元件，因此它比PGL型配电屏的断流能力更高，短路稳定度更好，运行也更安全可靠。PGL12型低压配电屏的外形结构图情景一：低压配电柜的认识与维护现代供配电技术精品课程任务三：走进低压配电室主要有BFC、GGD、MNS、GCL、GCK、GCS、GHT1型等，可用作动力中心(PC)和电动机控制中心(MCC)，其中GHT1型是GCK(L)1A型的更新换代产品，由天津电气传动设计研究所联合部分行业厂家，在GCK(L)1A型低压抽出式开关柜基础上，共同开发的一种新型户内混合式低压成套开关设备和控制设备。它们采用NT型高分断能力熔断器和ME、CW1、CM1型断路器等新型元件，性能较好，但价格较贵。2)抽屉式低压配电屏情景一：低压配电柜的认识与维护现代供配电技术精品课程任务三：走进低压配电室另外，国外生产的低压柜中，有一种“插入式”结构。所谓“插入式”，其外型与抽屉式相近，每个单元也是独立分隔的空间，但只有面板而无抽屉。打开面板，各单元的元件布置清清楚楚，其主要元件（例如低压断路器）则采用插入式，更换时非常方便。由于不用抽屉，可大大降低造价。且元件插座比抽屉插头较少出现故障，因而可靠性更高。GCS型低压抽屉式开关柜外形图。情景一：低压配电柜的认识与维护现代供配电技术精品课程任务三：走进低压配电室低压配电屏装设在变电所的低压配电室，以向各个建筑物配电。而在各个建筑物内，通常还要装设动力和照明配电箱，以向各个用电设备配电。动力配电箱可用于向动力和照明设备配电；而照明配电箱主要用于照明配电，但也可配电给一些小容量的实验设备和家用电器。2.动力和照明配电箱1)作用情景一：低压配电柜的认识与维护现代供配电技术精品课程任务三：走进低压配电室按安装方式分，有靠墙式、挂墙式和嵌入式等。靠墙式是靠墙安装。挂墙式是挂墙明装（例如XL-3）。嵌入式是嵌墙暗装。动力配电箱的型号一般标为XL（例如XL-15、XL-21、XL-25等），照明配电箱的型号一般标为XM（例如XM-7）；如为嵌入式，有的在型号后面加“R”来表示，如XMR-7。2)动力和照明配电箱的类型：情景一：低压配电柜的认识与维护现代供配电技术精品课程任务三：走进低压配电室终端组合电器是一种安装终端电器(低压断路器、插座、开关等)的装置，一般用于额定电压为220V或380V、负载电流不大于100A的末端电路中，作为对用电电器和设备进行配电、控制，对线路过载、短路和漏电起保护作用的一种成套装置。3.终端组合电器1)作用情景一：低压配电柜的认识与维护现代供配电技术精品课程任务三：走进低压配电室结构特点：①尺寸模数化，电器元件的安装尺寸均为9mm，便于组合，互换性好。②安装...
