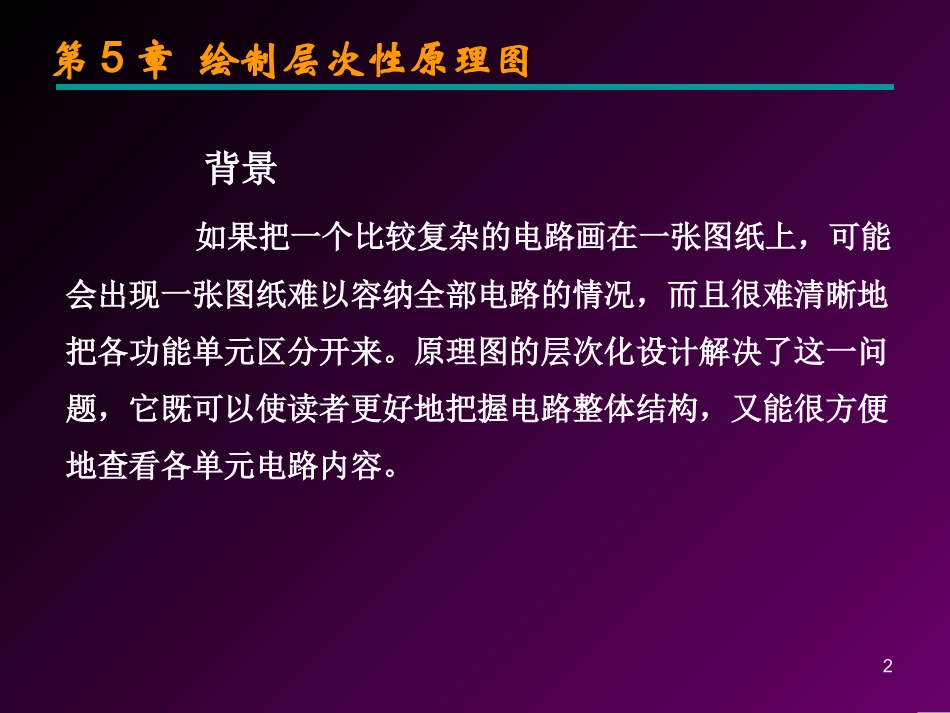

1第5章绘制层次性原理图宋国斌制作2第5章绘制层次性原理图背景如果把一个比较复杂的电路画在一张图纸上，可能会出现一张图纸难以容纳全部电路的情况，而且很难清晰地把各功能单元区分开来。原理图的层次化设计解决了这一问题，它既可以使读者更好地把握电路整体结构，又能很方便地查看各单元电路内容。3第5章绘制层次性原理图本章要点•层次原理图结构•不同层次电路文件之间的切换•自顶向下的层次原理图设计•自底向上的层次原理图设计4第5章绘制层次性原理图5.1任务一：了解层次原理图的结构5.1.1主电路图图5-1-1所示为4PortSerialInterface.schdoc主电路图。图5-1-14PortSerialInterface.schdoc主电路图5第5章绘制层次性原理图5.1.2子电路图图5-1-2与ISABusandAddressDecoding方块图对应的子电路6第5章绘制层次性原理图5.1.3不同层次电路文件之间的切换1．从主电路图中的方块图查看对应的子电路图要求：从图5-1-1所示的主电路图直接切换到与ISABusandAddressDecoding方块图对应的子电路图。（1）打开如图5-1-1所示的主电路图文件。（2）用鼠标左键单击主工具栏上的“文件切换”图标，或执行菜单命令“Tools”→“Up/DownHierarchy”，光标变成十字形。（3）在准备查看的方块图上单击鼠标左键，则系统立即切换到该方块图对应的子电路图上。（4）单击鼠标右键，退出切换状态。7第5章绘制层次性原理图2．从子电路图查看对应的主电路图要求：从图5-1-2所示的子电路图直接切换到图5-1-1所示的主电路图。（1）打开子电路图文件。（2）用鼠标左键单击主工具栏上的“文件切换”图标，或执行菜单命令“Tools”→“Up/DownHierarchy”，光标变成十字形。（3）在子电路图的端口上单击鼠标左键，则系统立即切换到主电路图，并且主电路图呈掩模状态，只有在子电路图中单击过的端口被显示，如图5-1-3所示。8第5章绘制层次性原理图（4）在图5-1-3的任意位置单击鼠标左键即可退出掩模状态。图5-1-3从子电路图切换到主电路图9第5章绘制层次性原理图5.2任务二：创建层次原理图要求：用两种方法创建图5-1-1所示的主电路图和图5-1-2所示的子电路图。5.2.1自顶向下层次原理图设计1．准备工作（1）创建一个工程项目文件并保存。（2）在工程项目中创建一个原理图文件并将其命名为4PortSerialInterface.schdoc，然后保存。10第5章绘制层次性原理图2．设计主电路图1）放置方块图（1）单击“Wiring”工具栏中的“放置方块图”图标，或执行菜单命令“放置”→“图纸符号”，光标变成十字形，并且十字光标上带着一个与前次绘制相同的方块图形状。（2）按“Tab”键，系统弹出“图纸符号”对话框，双击已放置好的方块图，也可弹出“图纸符号”对话框（如图5-2-1所示）。11第5章绘制层次性原理图图5-2-1“SheetSymbol”对话框12第5章绘制层次性原理图♂标识符：方块电路图标识符。♂文件名：方块电路所对应的子原理图文件名。♂唯一ID：系统给出的编号，一般不用修改。♂画实心：选中该复选框，使用FillColor设定的颜色填充，一般选用系统默认设置。♂填充色：填充颜色。♂位置：方块电路位置，一般不用修改。♂X-尺寸：设置该方块电路宽度。♂Y-尺寸：设置该方块电路的高度。♂边缘框：设置边框宽度。13第5章绘制层次性原理图2）放置方块图中电路端口（1）单击“Wiring”工具栏中的“放置方块图中端口”图标，或执行菜单命令“放置”→“加图纸入口”，光标变成十字形。（2）将十字光标移到方块图上单击鼠标左键，出现一个浮动的方块电路端口（如图5-2-2所示），此端口随光标的移动而移动。图5-2-2浮动的方块电路端口14第5章绘制层次性原理图（3）按“Tab”键，系统弹出“端口属性（方块图端口）”对话框，如图5-2-3所示。双击已放置好的端口也可弹出“端口属性”对话框。按图进行设置，单击“确认”按钮。（4）在合适位置单击鼠标左键，完成了一个方块电路端口的放置。图5-2-3“SheetEntry（方块图端口）”对话框（5）单击鼠标右键，退出放置状态。D[0..7]-WR-RDRESETA[0..2]-PORT1-PORT2-PORT3-PORT4CARD_ENABLEINT_2INT_3INT_4INT_1ISABusandAddressDecodingISABusandAddressDecoding.sch图5-2-4放置好端口...
