第13章了解电路复习课教学课件VIP免费

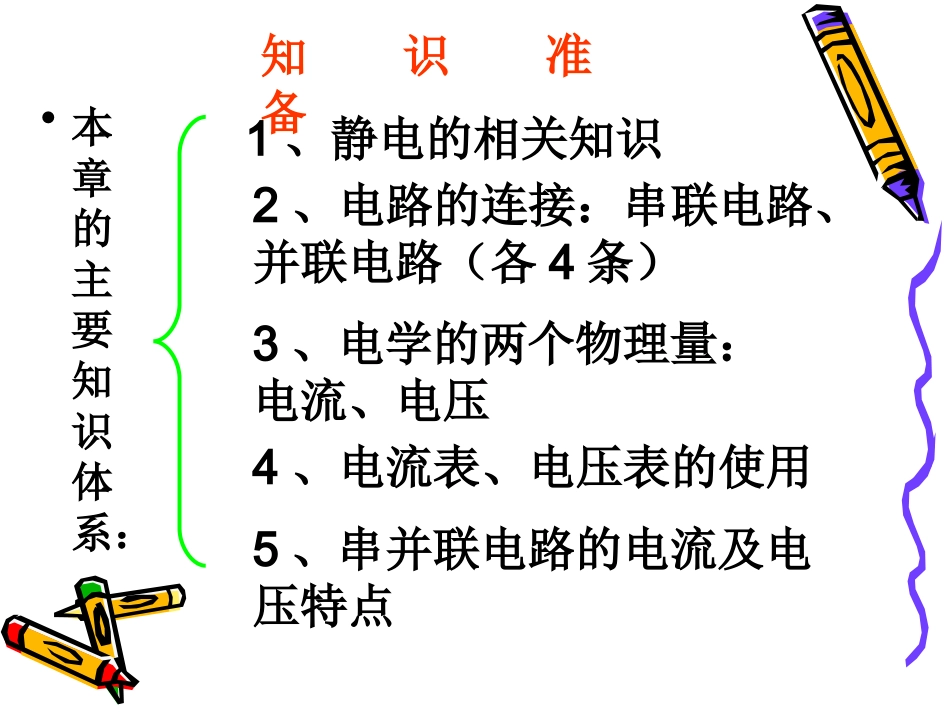

•本章的主要知识体系：1、静电的相关知识2、电路的连接：串联电路、并联电路（各4条）3、电学的两个物理量：电流、电压4、电流表、电压表的使用5、串并联电路的电流及电压特点知识准备合肥市庐阳中学许登峰在摩擦的过程中电子从一个物体转移到另一个物体上，（并不是创造了电荷）1）摩擦起电的实质：2）检验物体是否带电的方法：方法一：看它能否吸引轻小物体；方法二：是利用验电器，（验电器的工作原理是什么？）第一部分：静电•例1：下列有四个带电的轻质橡胶小球它们之间的相互作用如下图所示，已知D球与毛皮相互摩擦过，则A球带何种电荷？第二部分：电路导线不经过用电器直接连接电源的两极，损坏电源电源短路：用电器局部短路：导线直接接在该用电器两端，电流经过短接导线，而不经用电器，不损坏用电器短路1)电路的状态：AA--0.60.633++++电源短路LL11LL22SS++SS１１用电器局部短路（1）串联电路把用电器逐个顺次连接起来的电路，叫做串联电路。串联电路的特点是什么？（2）并联电路2）串、并联电路把用电器并列地连接起来的电路，叫做并联电路。并联电路的特点是什么？3、电路图SS1S2L1L2例：根据实物图画出电路图例：根据要求设计电路图并连接电路投影仪为了保护灯泡，要求打开电源时，散热风扇先工作；关闭灯泡后风扇才能停止工作。A第三部分、电流与电压A、正电荷定向移动的方向为电流方向。B（而负电荷定向移动的反方向为电流方向）电荷的定向移动形成电流(任何电荷的定向移动都会形成电流)1）电流1、电流的形成：2、电流的方向：2）电压：使电荷定向移动的原因•1）、电流表的用法•1、“三看”•2、串联•3、“+”入“—”出•4、不超量程。•5、不直接测电源。•6、相当于导线第四部分、测量电流、电压•2）电压表的用法•1、“三看”•2、并联•3、“+”入“—”出•4、不超量程•5、相当于开路串联电路并联电路电路图电流I=I1=I2=……I=I1+I2+……电压U=U1+U2+……U=U1=U2=……II1I2II1I2第五部分、电路分类注：在这两个探究试验中，我们应该更换不同的电阻多测记住数据。有两盏灯接入电路中，通过一个开关可以同时控制这两盏灯，则这两盏灯（）A、一定是并联B、一定是串联C、可能是并联也可能是串联D、以上都不是如图所示电路中，若L2灯丝断了，则()AL1中有电流，L3中无电流。BL1中无电流，L3中有电流。CL1、L3中都有电流。DL1、L3中都无电流。L1L2L3DVL1L2S电源电压为6V，电压表示数4V，L2两端电压为_____.L1的电压___例：测谁的电压？如图所示的电路中，当开关S闭合后A铃响灯灭B铃响灯也亮C铃不响灯灭D铃不响灯亮S•如下图所示的电路图，当闭合开关S1和S2时，灯____发光，电流表测量_____的电流，要使L1和L2串联，正确的做法是闭合_____，断开____，要使亮灯并联，正确的做法是闭合____,断开_____，这时电流表测____的电流。LL22LL11SSAA－－0.60.633根据实物图画出电路图LL22S2S2S1S1LL11A2A2－－0.60.633A1A1－－0.60.633
