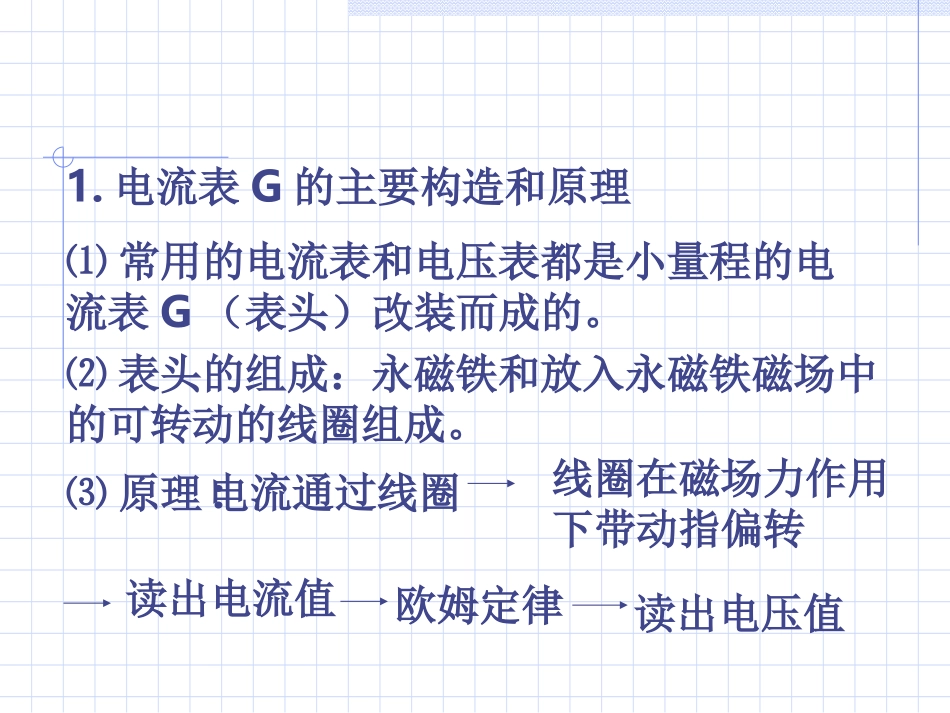

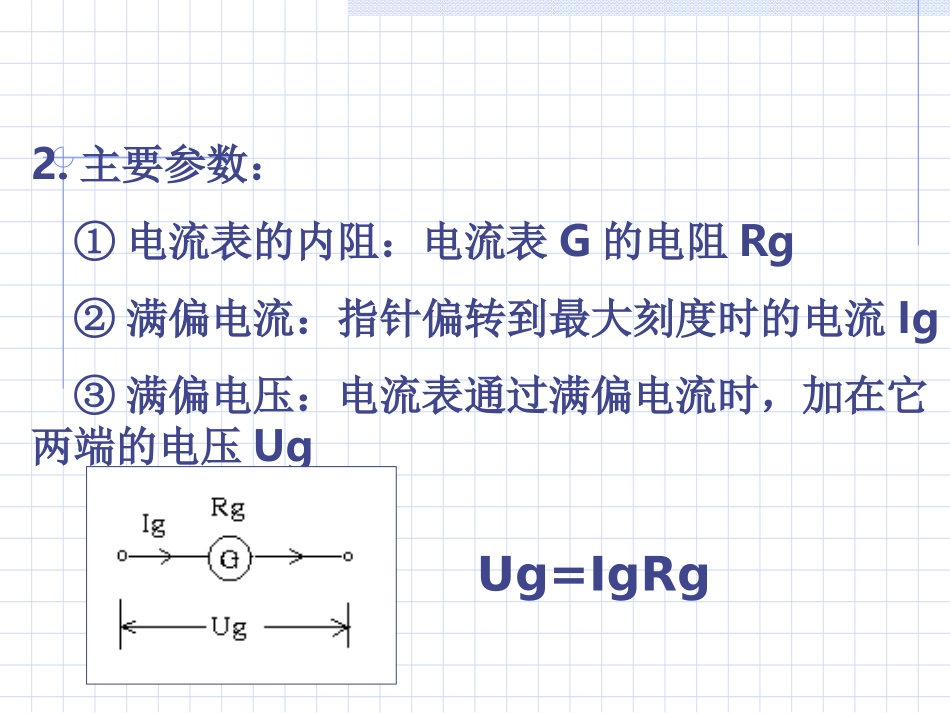

七电压表电流表伏安法测电阻1.电流表G的主要构造和原理⑴常用的电流表和电压表都是小量程的电流表G（表头）改装而成的。⑵表头的组成：永磁铁和放入永磁铁磁场中的可转动的线圈组成。⑶原理:电流通过线圈线圈在磁场力作用下带动指偏转读出电流值欧姆定律读出电压值2.主要参数：①电流表的内阻：电流表G的电阻Rg②满偏电流：指针偏转到最大刻度时的电流Ig③满偏电压：电流表通过满偏电流时，加在它两端的电压UgUg=IgRg3.把电流表G改装成电压表V串联一个电阻把电流表改装成电压表电流表G表头改装成电压表：例1、有一个G表头，内阻Rg=10Ω，满偏电流Ig=3mA，把它改装成量程为3V的电压表，要串联一个多大的电阻R？4.电流表G表头改装成电流表并联一个电阻把小量程的电流表改装成大量程的电流表。例2、有一个G表头，内阻Rg=25Ω，满偏电流Ig=3mA，把它改装成量程为0．6A的电流表，要并联一个多大的电阻R？例3.如图所示，四个相同的电流表分别改装成两个安培表和两个伏特表。安培表A1的量程大于A2的量程，伏特表V1的量程大于V2的量程，把它们按图接入电路，则安培表A1的读数安培表A2的读数；安培表A1的偏转角安培表A2的偏转角；伏特表V1的读数伏特表V2的读数；伏特表V1的偏转角伏特表V2的偏转角；（填“大于”，“小于”或“等于”）5、伏安法测电阻：（1）常见的两种连接方式：电流表外接法电流表内接法伏安法测电阻①电流表外接法此时电压表的示数为电阻两端的电压的真实值，电流表的示数大于通过电阻的电流（电压表分流）。故由R=U/I，算出的测量值小于真实值，测量值实际上是被测电阻和电压表内阻的并联电阻。随Rv↑，误差将越小伏安法测电阻②电流表内接法此时，电流表的示数为电阻两端的电流的真实值，电压表的示数大于通过电阻的电压（电流表分流）。故由R=U/I，算出的测量值大于真实值，测量值实际上是被测电阻和电流表内阻的串联电阻。随RA↓，误差将越小伏安法测电阻③内接法与外接法的选择a.当Rx较大，时，用内接法。当Rx较小，时，用外接法。b.若电阻间的大小无法判断，可借用试触法。将电压表的左测接线柱分别接在a.b两点时ⅰ电压表示数变化较大，说明待测电阻的阻值Rx可与电流表内阻RA相比较，待测电阻是小电阻，用外接法。ⅱ电流表的表示数变化较大，说明待测电阻的阻值Rx可与电压表内阻Rv相比较，待测电阻是大电阻，用内接法。ab4、用电流表内接法和外接法测量某电阻RX的阻值，测得的结果分别为R内和R外，则测量值与真实值RX从大到小的排列顺序是。例5、如图示电路，电压表和电流表的读数分别为10V和0．1A，电流表内阻为0．2Ω，求：待测电阻RX的测量值和真实值。6、利用伏安法测电阻时，若不知待测电阻。可采用下述方法选择正确电路以减小误差。可将仪器按下图接好，并空出伏特表的一个接头P，将P分别与a，b两点接触一下，如果安培表示数显著变化，则P应接在————处，如果伏特表示数显著变化，则P应接在—处。解：安培表示数变化显著，说明被测电阻较大，可跟伏特表内阻相比。因此采用内接法可以减小误差，P应接在b处。RabPVA而当伏特表示数变化显著，说明被测电阻较小可跟安培表内阻相比。因此采用外接法可以减小误差，P应接在a处。ab例7、现有一只电压表，一只定值电阻R0=1KΩ，一只未知阻值的电阻Rx。为测定Rx的值，将R0与Rx串联后接电压为U的电路中，如图所示，用内阻RV=2KΩ的电压表先后接在R0、Rx两端，测得电压分别为U1=6V，U2=12V，由此计算Rx、U的值。R0RxU例8、如图所示的两种电路中，电源相同，各电阻器阻值相等，各电流表的内阻相等且不可忽略不计，电流表A1、A2、A3和A4读出的电流值分别为I1、I2、I3和I4。下列关系中正确的是（）A．I1=I3B．I1＜I4C．I2=2I1D．I2＜I3+I4Ω表原理ERg+r+RIg=ERg+r+RRx+Ix=I=02、欧姆表RGErIgRg(1)原理——闭合电路欧姆定律ERg+r+RIg=ERg+r+RRx+Ix=改变Rx，电流Ix随之改变，Rx与Ix一一对应。（2）中值电阻R=EIg中Rg+r+R=注意：(1)欧姆表的刻度与其他表刻度相反且刻度不均匀（2）欧姆表每次换档测电阻前都要调零。不能带电测量。（3）欧姆表中电池用久了，电动势和内阻要改变，测出的电阻值有较大的误差。所以欧姆表常用来...
