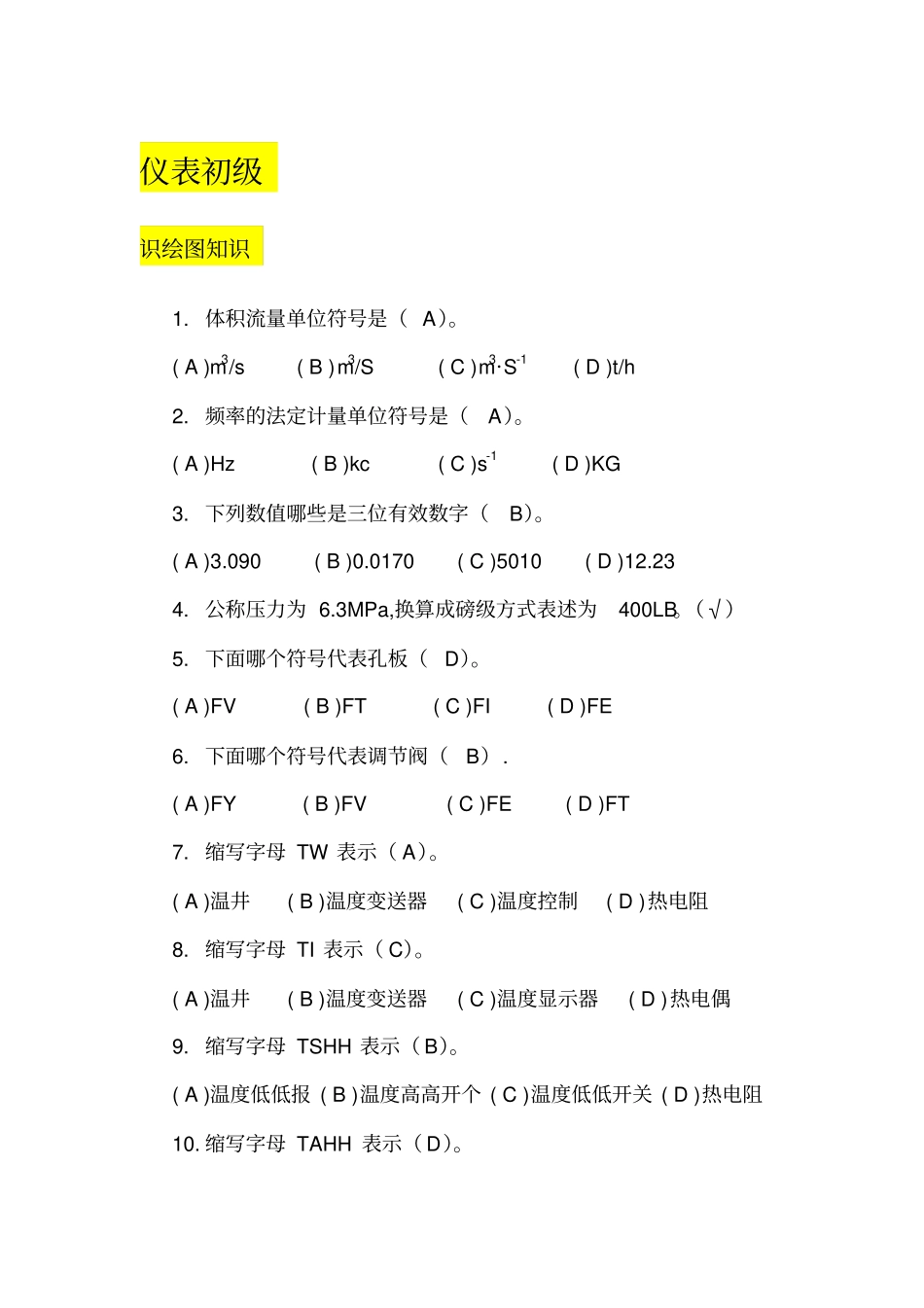

仪表初级识绘图知识1.体积流量单位符号是（A）。(A)m3/s(B)m3/S(C)m3·S-1(D)t/h2.频率的法定计量单位符号是（A）。(A)Hz(B)kc(C)s-1(D)KG3.下列数值哪些是三位有效数字（B）。(A)3.090(B)0.0170(C)5010(D)12.234.公称压力为6.3MPa,换算成磅级方式表述为400LB。（√）5.下面哪个符号代表孔板（D）。(A)FV(B)FT(C)FI(D)FE6.下面哪个符号代表调节阀（B）.(A)FY(B)FV(C)FE(D)FT7.缩写字母TW表示（A）。(A)温井(B)温度变送器(C)温度控制(D)热电阻8.缩写字母TI表示（C）。(A)温井(B)温度变送器(C)温度显示器(D)热电偶9.缩写字母TSHH表示（B）。(A)温度低低报(B)温度高高开个(C)温度低低开关(D)热电阻10.缩写字母TAHH表示（D）。(A)温度低低报警(B)温度高高开关(C)温度报警(D)温度高高报警11.缩写字母PI表示（C）.(A)压力变送器(B)压力控制阀(C)压力显示(D)报警12.缩写字母PCV表示（B）.(A)压力变送器(B)自力式调节阀(C)压力显示(D)气动调节阀13.缩写字母LI表示（C）(A)液位玻璃管(B)液位变送器(C)液位显示(D)压力14.缩写字母LT表示（B）(A)液位玻璃管(B)液位变送器(C)液位显示(D)液位调节15.缩写字母AT表示的是分析仪表变送器。（√）16.仪表符号表示（B）(A)针阀(B)球阀(C)闸阀(D)针型阀17.仪表符号表示（C）(A)单流阀(B)碟阀(C)角阀(D)疏水阀18.仪表符号表示（A）(A)安全阀(B)三通阀(C)四通阀(D)角阀19.仪表符号表示（B）(A)安全阀(B)三通阀(C)四通阀(D)截止阀20.仪表符号表示（C）(A)安全阀(B)三通阀(C)四通阀(D)迷宫阀21.仪表符号表示（C）(A)三通阀(B)四通阀(C)控制阀(D)截止阀22.仪表符号表示为自力式调节阀。（×）23.仪表符号表示（A）(A)就地安装仪表(B)中控房控制盘上正面安装的仪表(C)中控房控制盘上背面安装的仪表(D)就地盘装表24.仪表符号表示（B）(A)就地安装仪表(B)中控房控制盘上正面安装的仪表(C)中控房控制盘上背面安装的仪表(D)就地盘装表25.仪表符号表示（C）(A)就地安装仪表(B)中控房控制盘上正面安装的仪表(C)就地控制盘正面安装的仪表(D)中控房控制盘上背面安装的仪表常见仪表安装材料、工机具知识26.G3/4”为管螺纹，其3/4”指的是（B）。(A)管的内孔直径(B)螺纹部分的直径(C)管子的壁厚(D)管子的公称直径27.3/4”的仪表镀锌风管使用的支架一般是用下列哪种规格的角钢（B）。(A)∠30×30×3(B)∠50×50×5(C)∠63×63×6(D)∠25×25×328.1英寸的镀锌管，其公称直径是（B）。(A)15(B)25(C)20(D)5029.3/4”英寸的镀锌管，其公称直径是（C）。(A)15(B)25(C)20(D)5030.1/2”英寸的镀锌管，其公称直径是（A）。(A)15(B)25(C)20(D)5031.3英寸的镀锌管，其公称直径是（D）。(A)25(B)50(C)100(D)7532.不锈钢管φ14×2㎜，其壁厚是（B）。(A)1㎜(B)2㎜(C)3㎜(D)4㎜33.对焊式直通终端接头规格型号为PN16?14/1/2"NPT(M)，其中NPT（M）代表什么含义（C）。(A)外螺纹(B)内螺纹(C)锥形外螺纹(D)管螺纹34.外螺纹截止阀规格型号为PN16DN10?14/?14，阀门压力等级为（A）。(A)PN16(B)DN10(C)?14(D)高压35.下列哪一种电缆是表本安信号电缆（B）。(A)ZR-DJFPGRP1x3x1.5(B)ia-DJFPGRP1x2x1.5(C)ZR-KFFP2x1.5(D)BV-0.5KV1*436.下列哪一种电缆是控制电缆（C）。(A)ZR-DJFPGRP1x3x1.5(B)ia-DJFPGRP1x2x1.5(C)ZR-KFFP2x1.5(D)BV-0.5KV1*437.差压测量的正、负压管路，其环境温度应相同。（√）38.在高温高压和合金材料制成的容器或管路上固定支架时，可采用焊接。（×）39.在圆孔中手动套丝用的工具是（C）。(A)钻头(B)板牙(C)丝锥(D)凿子40.对电缆进行绝缘试验用到的工具是（B）。(A)万用表(B)兆欧表(C)电流表(D)电阻箱41.经常作为调节阀前控制气源的阀是（B）。(A)截止阀(B)球阀(C)闸阀(D)蝶阀42.手锯是在向后拉动时进行切削的。（×）常见仪表设备基础知识43.在压力作用下,压力表的（A）产生变形,带动指针偏转。(A)弹簧管(B)拉杆C机芯(D)表盘44.压力开关有膜片弹性元件,上边有（A）,用它来调节压力设定值的大小。(A)调节装置(B)扇形齿轮(C)小齿轮(D)拉杆45.压力开关引压端在（A）。(A)下端(B)上端(C)中间(D)侧面46.电动压力变送器将被测压力值转换成（B）模拟信号。(A)4—20A(B)4--20m...
