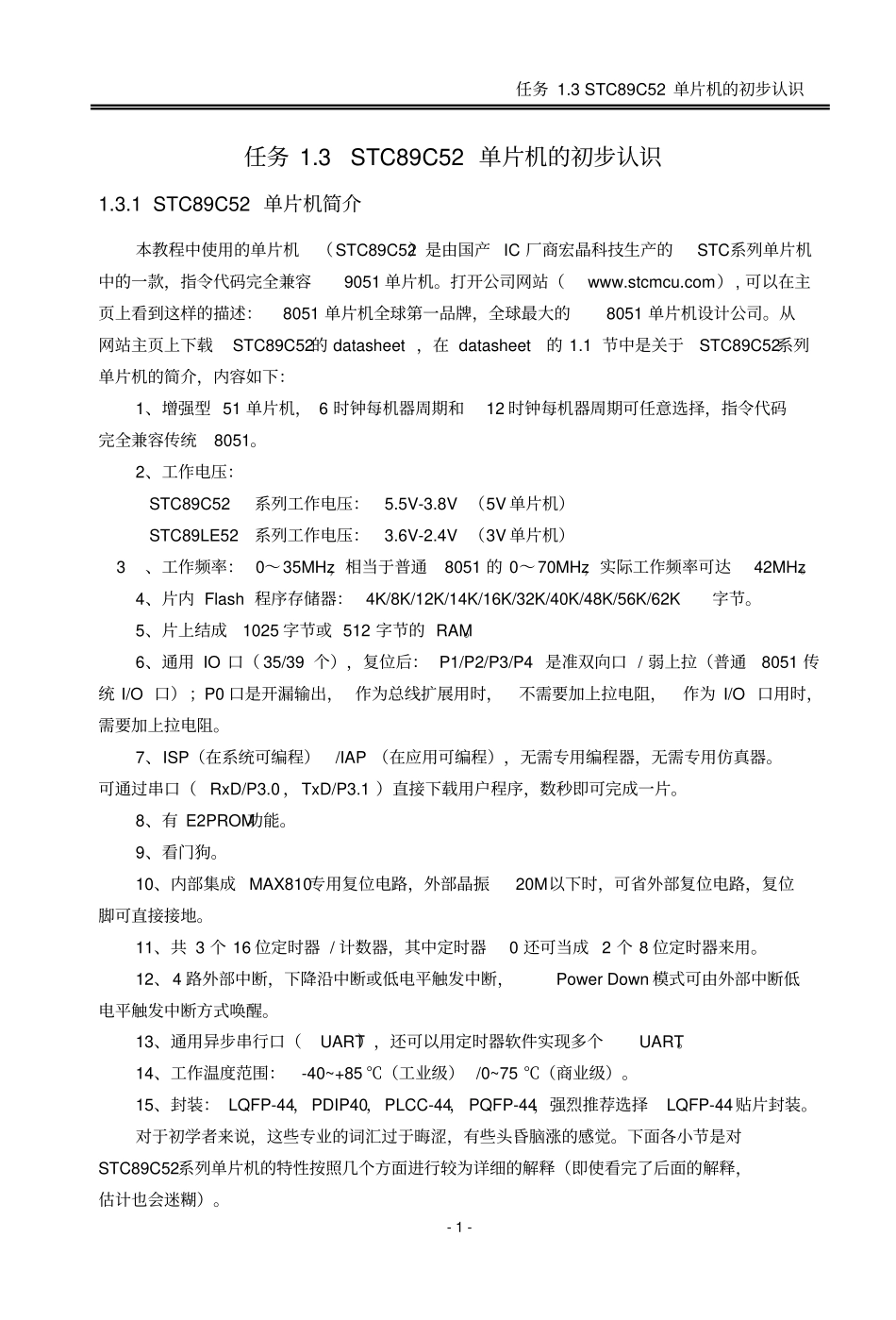

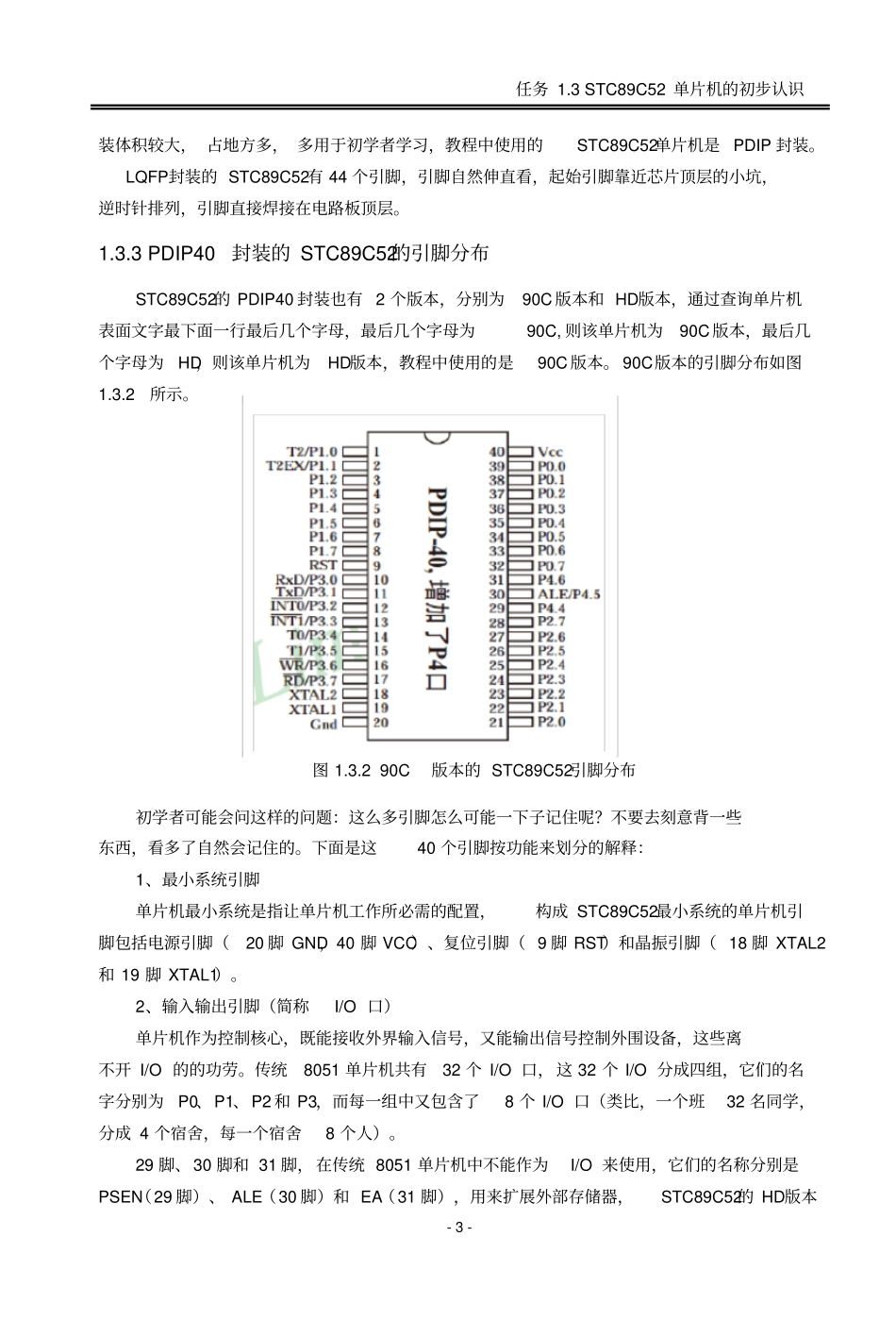

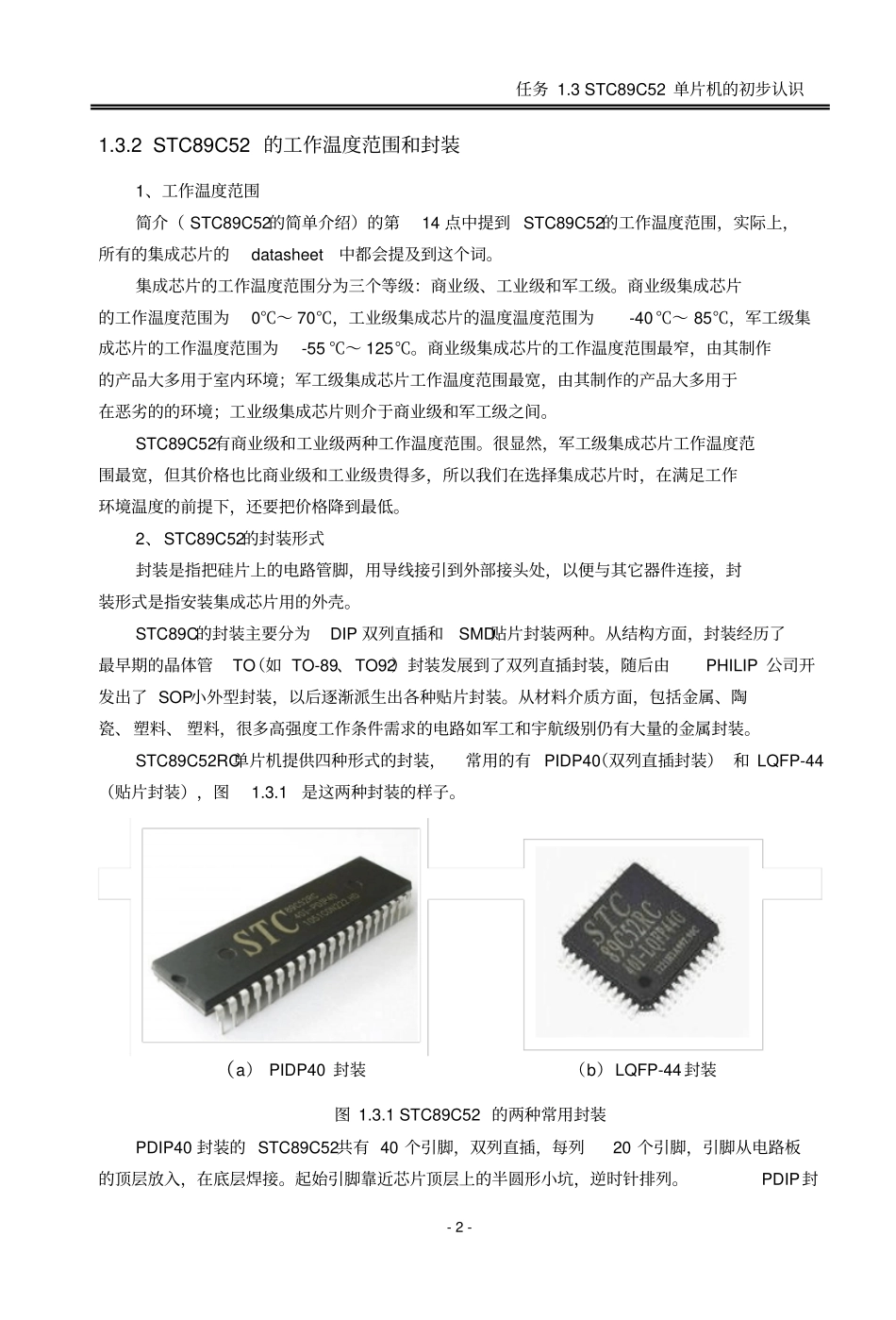

任务1.3STC89C52单片机的初步认识-1-任务1.3STC89C52单片机的初步认识1.3.1STC89C52单片机简介本教程中使用的单片机（STC89C52）是由国产IC厂商宏晶科技生产的STC系列单片机中的一款，指令代码完全兼容9051单片机。打开公司网站（www.stcmcu.com）,可以在主页上看到这样的描述：8051单片机全球第一品牌，全球最大的8051单片机设计公司。从网站主页上下载STC89C52的datasheet，在datasheet的1.1节中是关于STC89C52系列单片机的简介，内容如下：1、增强型51单片机，6时钟每机器周期和12时钟每机器周期可任意选择，指令代码完全兼容传统8051。2、工作电压：STC89C52系列工作电压：5.5V-3.8V（5V单片机）STC89LE52系列工作电压：3.6V-2.4V（3V单片机）3、工作频率：0～35MHz，相当于普通8051的0～70MHz，实际工作频率可达42MHz。4、片内Flash程序存储器：4K/8K/12K/14K/16K/32K/40K/48K/56K/62K字节。5、片上结成1025字节或512字节的RAM。6、通用IO口（35/39个），复位后：P1/P2/P3/P4是准双向口/弱上拉（普通8051传统I/O口）；P0口是开漏输出，作为总线扩展用时，不需要加上拉电阻，作为I/O口用时，需要加上拉电阻。7、ISP（在系统可编程）/IAP（在应用可编程），无需专用编程器，无需专用仿真器。可通过串口（RxD/P3.0，TxD/P3.1）直接下载用户程序，数秒即可完成一片。8、有E2PROM功能。9、看门狗。10、内部集成MAX810专用复位电路，外部晶振20M以下时，可省外部复位电路，复位脚可直接接地。11、共3个16位定时器/计数器，其中定时器0还可当成2个8位定时器来用。12、4路外部中断，下降沿中断或低电平触发中断，PowerDown模式可由外部中断低电平触发中断方式唤醒。13、通用异步串行口（UART），还可以用定时器软件实现多个UART。14、工作温度范围：-40~+85℃（工业级）/0~75℃（商业级）。15、封装：LQFP-44，PDIP40，PLCC-44，PQFP-44，强烈推荐选择LQFP-44贴片封装。对于初学者来说，这些专业的词汇过于晦涩，有些头昏脑涨的感觉。下面各小节是对STC89C52系列单片机的特性按照几个方面进行较为详细的解释（即使看完了后面的解释，估计也会迷糊）。任务1.3STC89C52单片机的初步认识-2-1.3.2STC89C52的工作温度范围和封装1、工作温度范围简介（STC89C52的简单介绍）的第14点中提到STC89C52的工作温度范围，实际上，所有的集成芯片的datasheet中都会提及到这个词。集成芯片的工作温度范围分为三个等级：商业级、工业级和军工级。商业级集成芯片的工作温度范围为0℃～70℃，工业级集成芯片的温度温度范围为-40℃～85℃，军工级集成芯片的工作温度范围为-55℃～125℃。商业级集成芯片的工作温度范围最窄，由其制作的产品大多用于室内环境；军工级集成芯片工作温度范围最宽，由其制作的产品大多用于在恶劣的的环境；工业级集成芯片则介于商业级和军工级之间。STC89C52有商业级和工业级两种工作温度范围。很显然，军工级集成芯片工作温度范围最宽，但其价格也比商业级和工业级贵得多，所以我们在选择集成芯片时，在满足工作环境温度的前提下，还要把价格降到最低。2、STC89C52的封装形式封装是指把硅片上的电路管脚，用导线接引到外部接头处，以便与其它器件连接，封装形式是指安装集成芯片用的外壳。STC89C的封装主要分为DIP双列直插和SMD贴片封装两种。从结构方面，封装经历了最早期的晶体管TO（如TO-89、TO92）封装发展到了双列直插封装，随后由PHILIP公司开发出了SOP小外型封装，以后逐渐派生出各种贴片封装。从材料介质方面，包括金属、陶瓷、塑料、塑料，很多高强度工作条件需求的电路如军工和宇航级别仍有大量的金属封装。STC89C52RC单片机提供四种形式的封装，常用的有PIDP40（双列直插封装）和LQFP-44（贴片封装），图1.3.1是这两种封装的样子。（a）PIDP40封装（b）LQFP-44封装图1.3.1STC89C52的两种常用封装PDIP40封装的STC89C52共有40个引脚，双列直插，每列20个引脚，引脚从电路板的顶层放入，在底层焊接。起始引脚靠近芯片顶层上的半圆形小坑，逆时针排列。PDIP封任务1.3STC89C52单片机的初步认识-3-装体积较大，占地方多，多用于初学者学习，教程中使用的STC89C52单片机是P...
