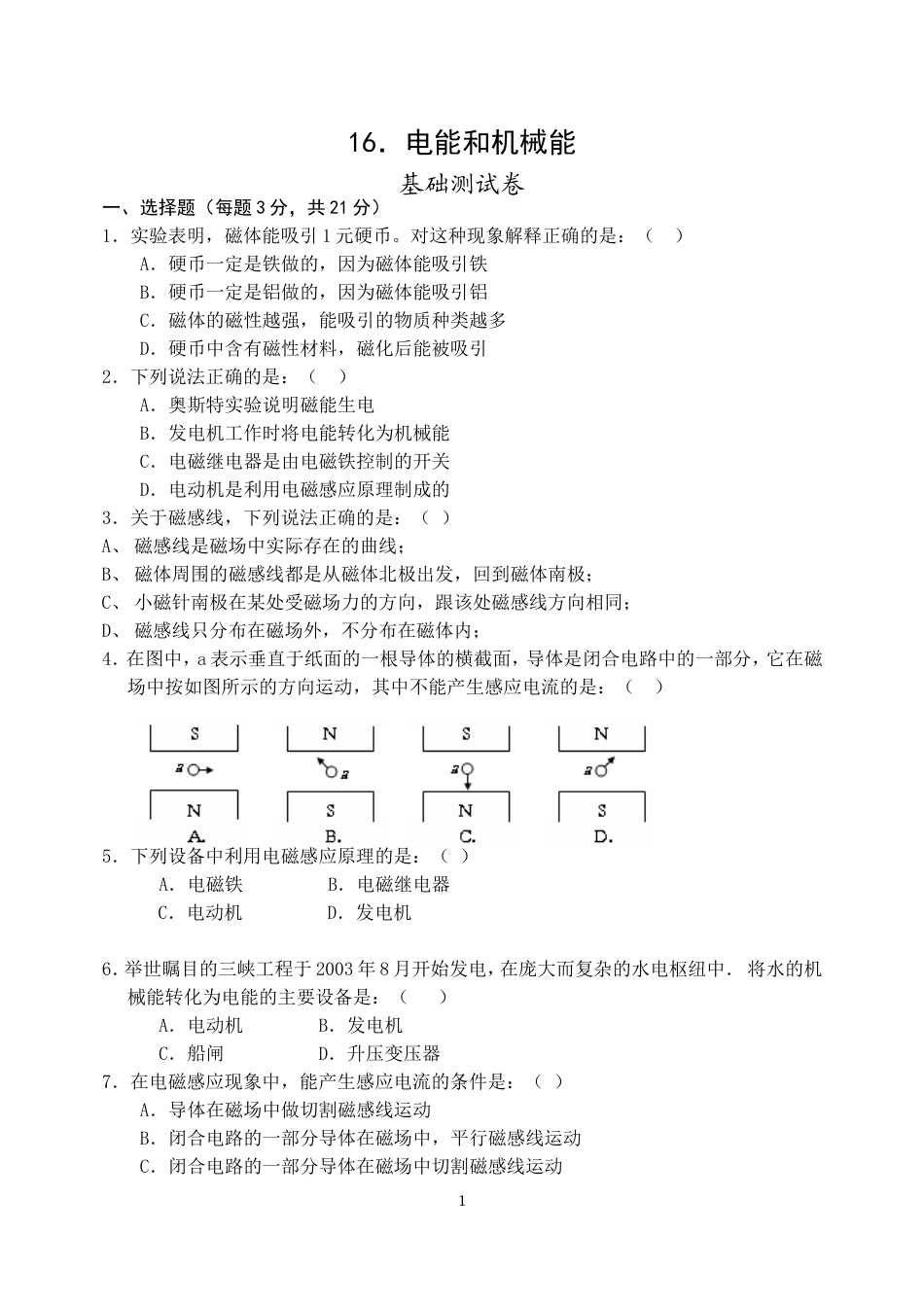

16．电能和机械能基础测试卷一、选择题（每题3分，共21分）1．实验表明，磁体能吸引1元硬币。对这种现象解释正确的是：（）A．硬币一定是铁做的，因为磁体能吸引铁B．硬币一定是铝做的，因为磁体能吸引铝C．磁体的磁性越强，能吸引的物质种类越多D．硬币中含有磁性材料，磁化后能被吸引2．下列说法正确的是：（）A．奥斯特实验说明磁能生电B．发电机工作时将电能转化为机械能C．电磁继电器是由电磁铁控制的开关D．电动机是利用电磁感应原理制成的3．关于磁感线，下列说法正确的是：（）A、磁感线是磁场中实际存在的曲线；B、磁体周围的磁感线都是从磁体北极出发，回到磁体南极；C、小磁针南极在某处受磁场力的方向，跟该处磁感线方向相同；D、磁感线只分布在磁场外，不分布在磁体内；4．在图中，a表示垂直于纸面的一根导体的横截面，导体是闭合电路中的一部分，它在磁场中按如图所示的方向运动，其中不能产生感应电流的是：（）5．下列设备中利用电磁感应原理的是：（）A．电磁铁B．电磁继电器C．电动机D．发电机6．举世瞩目的三峡工程于2003年8月开始发电，在庞大而复杂的水电枢纽中．将水的机械能转化为电能的主要设备是：（）A．电动机B．发电机C．船闸D．升压变压器7．在电磁感应现象中，能产生感应电流的条件是：（）A．导体在磁场中做切割磁感线运动B．闭合电路的一部分导体在磁场中，平行磁感线运动C．闭合电路的一部分导体在磁场中切割磁感线运动1D．以上说法都是错误的二、填空题（每空1.5分，共20分）8．如图所示AB是闭合电路中的一部分导体，将它竖直放在水平放置的螺线管旁。闭合开关S后，螺线管的右端是_______极；当导体AB垂直纸面向里运动时在回路中_______（填“能”或“不能”）产生感应电流。发电机工作时把________能转化为电能。9．英国物理学家法拉第经过10年不懈努力，终于在1831年发现了________现象，导致发电机的发明，实现了电能的大规模生产。我国兴建的长江三峡发电机组，是通过__________能转化为电能。福州市即将建造垃圾焚烧发电厂，是将垃圾焚烧后获得的__________能，最终转化为电能。10．直流电动机是利用受力转动的原理制成的。它把______能转化为_______能。11．如图所示，根据通电螺线管的磁感线方向，可判断通电螺线管的左端为极，电源的a端为极，小磁针的b端为极．12．图是研究电磁感应的实验装置,只有当闭合电路的一部分导体在磁场中做_______运动时,灵敏电流计的指针才会发生偏转,此时电路的电源是______部分(用图中的字母表示).三、作图与实验探究题（共15分）13．用笔画线代替导线，把图中的元件连接起来(导线不准交叉)，并符合以下要求：①开关S闭合后，通电螺线管的右端为N极，左端为S极。②滑动变阻器的滑片P向左移动时，电流表示数变大，通电螺线管的磁性增强。（4分）14．根据要求作图：（4分）（1）请将图中的螺丝口灯泡和拉线开关正确连入家庭电路中；（2）图中已画出通电螺线管的一条磁感线，请在图中标出电源的“＋”“一”极。2SP15．图中a、b间接入电源后，小磁针处于静止状态。在图中标出磁感线方向及a、b间电源正负极。（3分）16．在“研究电磁铁”的实验中（4分）(1)已有一个线圈匝数可以改变的电磁铁（含铁芯）、电源、开关、电流表和一小堆大头针，还应补充的器材是。(2)为了增加电磁铁的磁性，小华同学提出了以下方案：①增大电磁铁中的电流，②抽出电磁铁的铁芯，③减少线圈的匝数，④增加线圈的匝数。上述方案中，经实验证实，正确的做法是：（）A．①、②方案B．②、④方案C．①、④方案D．②、③方案－四、计算与应用题（共44分）17．一台880kW的发电机组，如果用220V电压向外供电，输电电流为多大？如果用11kV的电压输电，输电电流为多大？如果用220kV的电压输电，输电电流为多大？（12分）18．一座小型水电站，发电机输出功率是25kW，输电电压是400V．如果输电导线的总电阻是0.4Ω，那么输电线上损失的功率多大？用户得到的电功率是多大？(讨论一下：你们对该水电站的输电有什么看法？)（16分）19．甲、乙两地间输电线的总电阻为10Ω。从甲地向乙地输送电能的功率是1.1万kW，输电电压是220kV。问：（16分）(1)...
