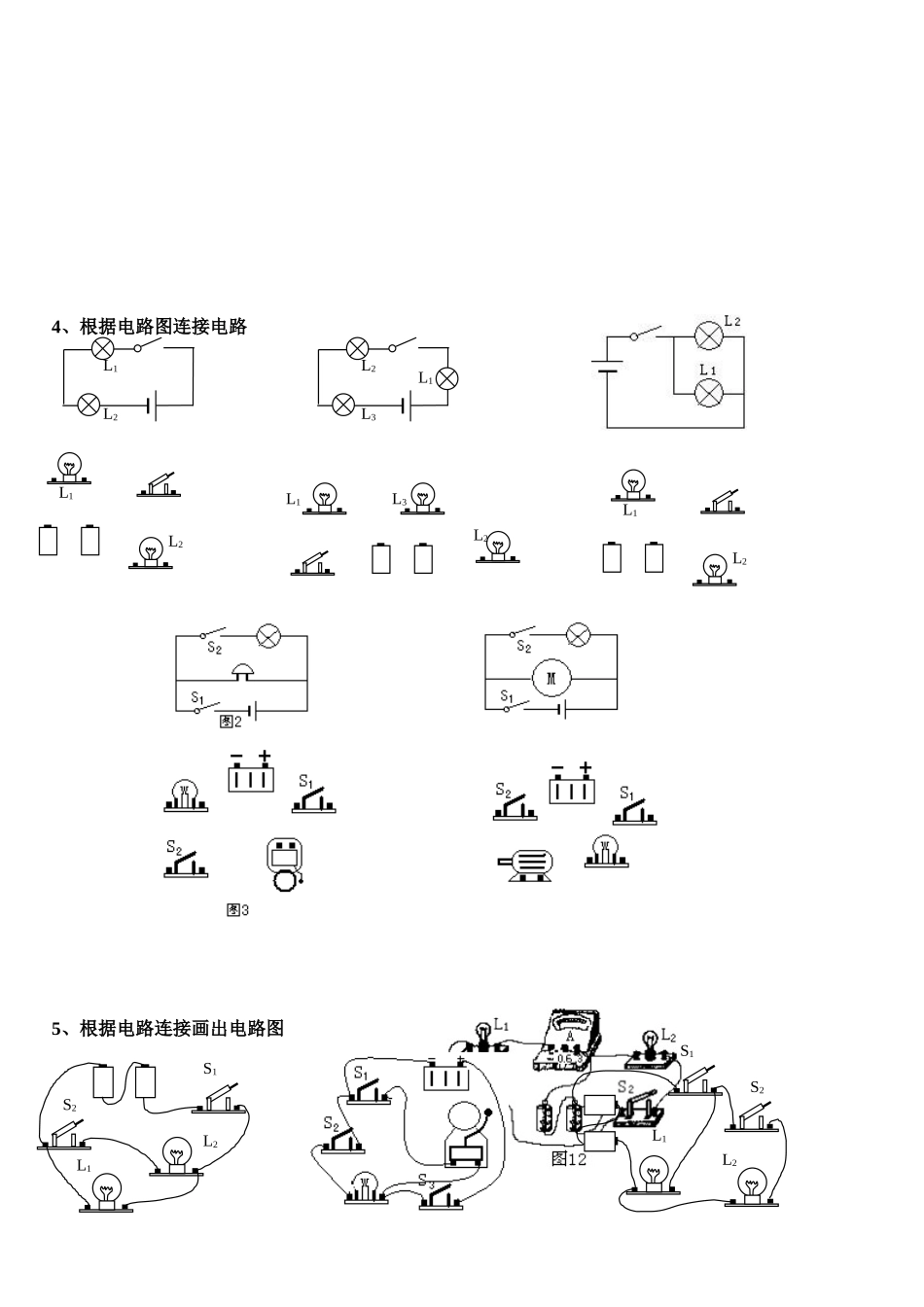

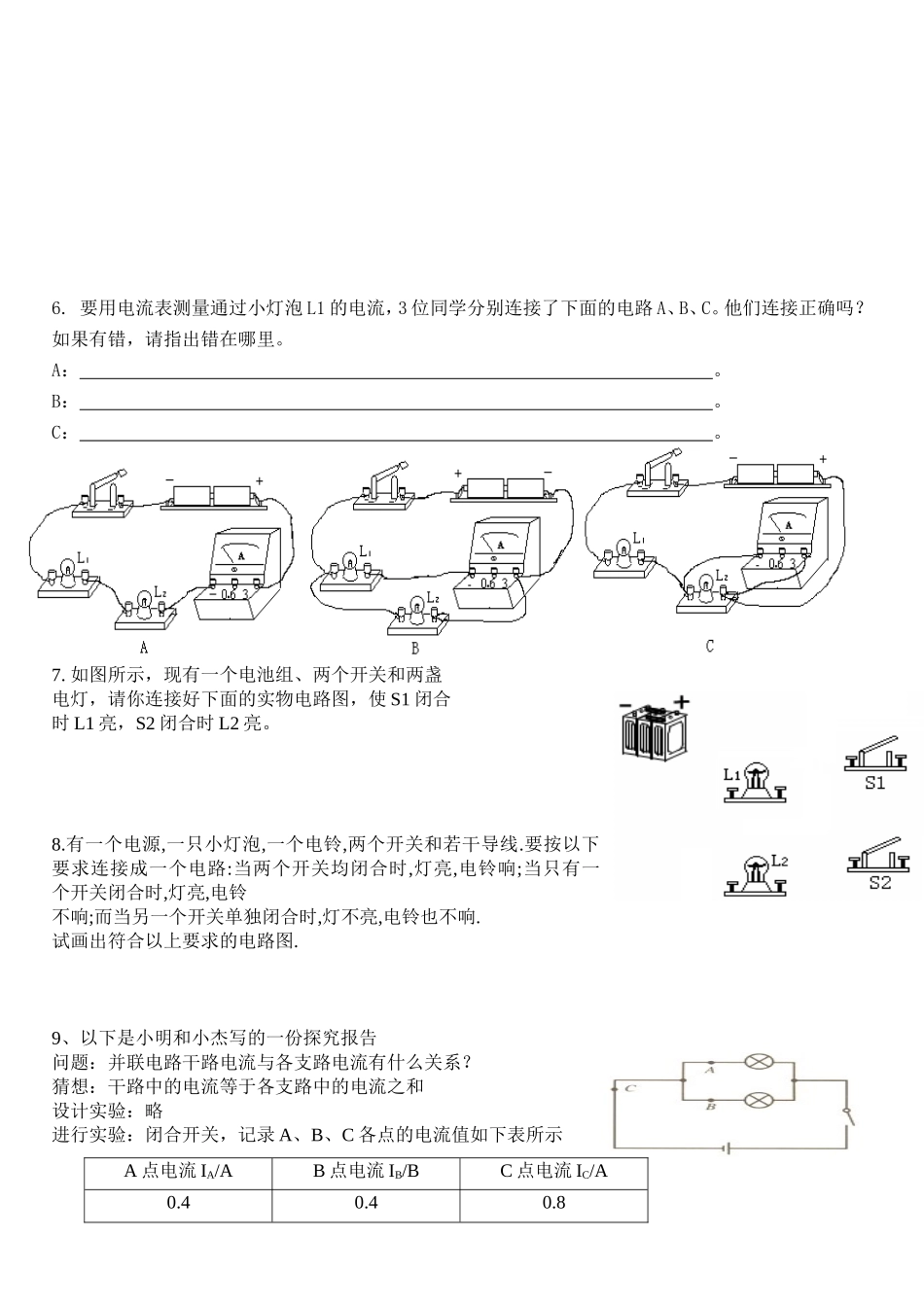

九年级物理电路图专题训练1.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.2.根据实物连线图(图5/6/8/9所示)画出对应的电路图3.下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.4、根据电路图连接电路5、根据电路连接画出电路图S1S2L1L2L1L2S1S2L1L2L1L2L3L1L3L2L1L2L1L26.要用电流表测量通过小灯泡L1的电流，3位同学分别连接了下面的电路A、B、C。他们连接正确吗？如果有错，请指出错在哪里。A：。B：。C：。7.如图所示，现有一个电池组、两个开关和两盏电灯，请你连接好下面的实物电路图，使S1闭合时L1亮，S2闭合时L2亮。8.有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要求连接成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.试画出符合以上要求的电路图.9、以下是小明和小杰写的一份探究报告问题：并联电路干路电流与各支路电流有什么关系？猜想：干路中的电流等于各支路中的电流之和设计实验：略进行实验：闭合开关，记录A、B、C各点的电流值如下表所示A点电流IA/AB点电流IB/BC点电流IC/A0.40.40.8（1）小明的结论是______（填“正确”或“不正确”）（2）请你分析说明小明同学这一实验方案中的不足：____________________________________________________________________（3）实验的改进方法：______________________________________________
