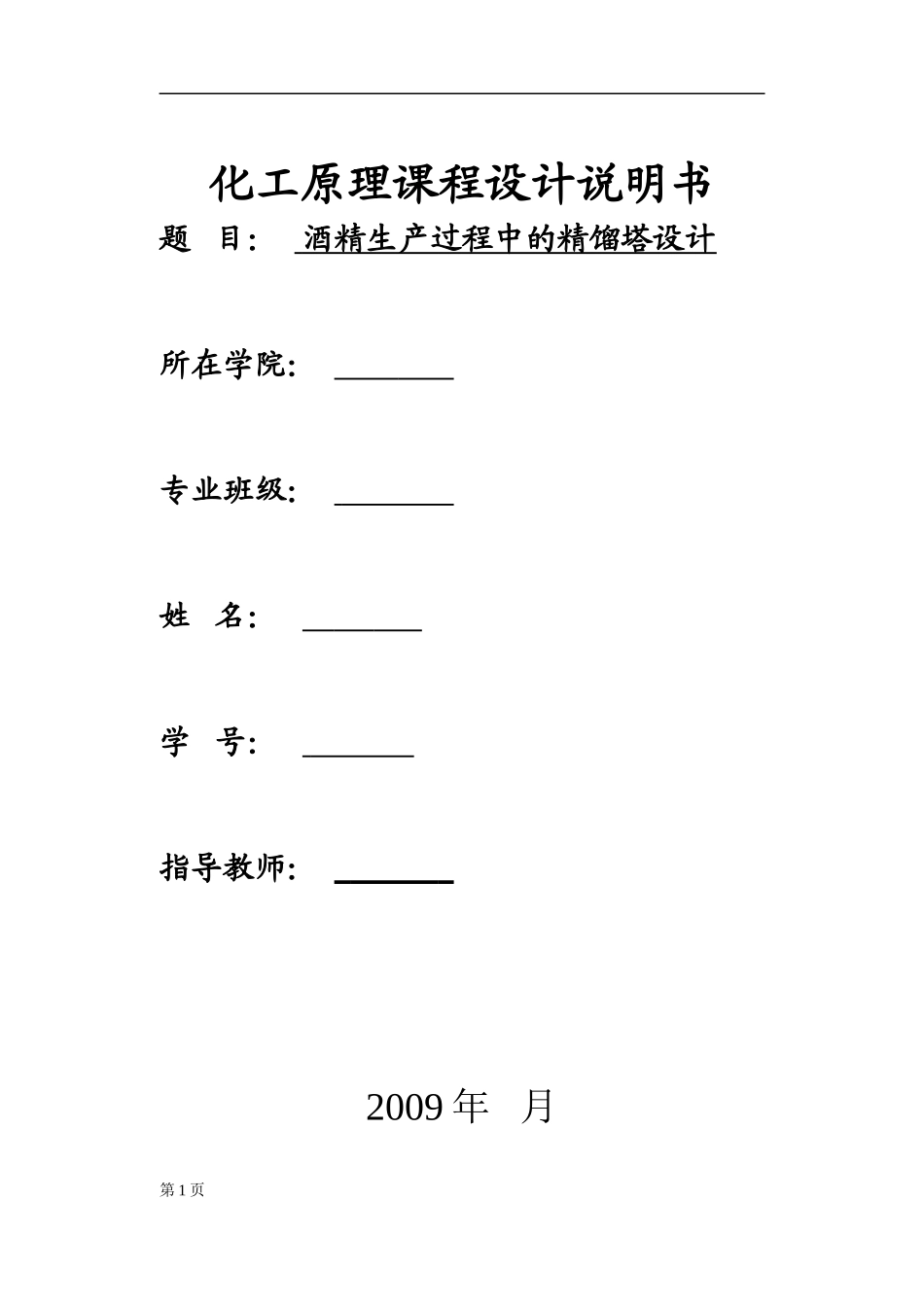

化工原理课程设计说明书题目：酒精生产过程中的精馏塔设计所在学院：专业班级：姓名：学号：指导教师：2009年月第1页目录前言...........................................................................3课程设计任务书.......................................................4酒精精馏过程的生产方法及特点...........................6设计方案的确定.....................................................10精馏总体结构的选择和材料的选择.....................12精馏过程的有关计算.............................................15结束语.....................................................................36参考文献.................................................................37第2页一、前言课程设计是《化工原理》课程的一个总结性教学环节，是培养学生综合运用本门课程及有关选修课程的基本知识去解决某一设计任务的一次训练。在整个教学计划中，它也起着培养学生独立工作能力的重要作用。课程设计不同于平时的作业，在设计中需要学生自己做出决策，即自己确定方案，选择流程，查取资料，进行过程和设备计算，并要对自己的选择做出论证和核算，经过反复的分析比较，择优选定最理想的方案和合理的设计。所以，课程设计是培养学生独立工作能力的有益实践。通过课程设计,学生应该注重以下几个能力的训练和培养：1.查阅资料，选用公式和搜集数据(包括从已发表的文献中和从生产现场中搜集资料的能力；2.树立既考虑技术上的先进性与可行性，又考虑经济上的合理性，并注意到操作时的劳动条件和环境保护的正确设计思想，在这种设计思想的指导下去分析和解决实际问题的能力；3.迅速准确的进行工程计算的能力；4.用简洁的文字，清晰的图表来表达自己设计思想的能力二、化工原理课程设计任务书设计题目：酒精生产过程精馏塔的设计一、设计条件1、生产能力：吨／日二级酒精其中：0601班1～16号20吨/天；0601班17～32号1～16号30吨/天；0602班1～16号40吨/天；0602班17～32号40吨/天2、原料：乙醇含量26（W）的粗馏冷凝液，以乙醇——水二元系为主；3、采取直接蒸汽加热：4、采取泡点进料：5、馏出液中乙醇含量>95％(V)，并符合二级酒精标准：6、釜残液中乙醇含量不大于0．2％(W)：7、四级酒精(含乙醇为95％(V)其它无要求)的产出率为二级酒精的2％；8、塔顶温度78℃，塔底温度100-104℃；9、塔板效率0.3-0.4或更低；10、精馏段塔板数计算值～22层，工厂32层，提馏段塔板数计算值～10层，工厂16层；11、二级酒精从塔第三、四、五层提取；12、二、四级酒精的冷却温度为25℃，冷却水温度：进口20℃，出口35-40℃13、回流比大致范围3.5-4.5（通过最少回流比计算）14、其他参数(除给出外)可自选。二、设计说明书的内容1、目录；2、设计题目及原始数据(任务书)；3、简述酒精精馏过程的生产方法及特点，4、论述精馏总体结构(塔型、主要结构)的选择和材料选择；5、精馏过程有关计算(物料衡算、热量衡算、理论塔板数、回流比、塔高、塔径塔板设计、进出管径等);6、设计结果概要(主要设备尺寸、衡算结果等);7、主体设备设计计算及说明；8、主要零件的强度计算（选做）；9、附属设备的计算与选择（泵、换热器）；10、参考文献；11、后计及其它．三、设计图要求1、用594×841图纸绘制装置图一张：一主视图，一俯视图，一剖面图，两个局部放大图。设备技术要求、主要参数、接管表、部件明细表、标题栏。2、用420×594图纸绘制设备流程图一张；3、用坐标纸绘制乙醇—水溶液的y-x图一张，并用图解法求理论塔板数。四、参考书1、天津大学，《化工原理》，天津，天津科学技术出版社，1990年。2、华南理工大学，《化工过程及设备设计》，广州，华南理工大学出版社，1986年。3、魏崇关，郑晓梅，《化工工程制图》，北京，化学工业出版社，1992年。4、刁玉玮，王立业编，《化工设备机械基础》，大连，大连理工大学出版社，1989年。5、章克昌，吴佩琮，《酒精工业手册》，北京，轻工业出版社，1995年。6、《化工设备结构图册》编写组，《化工设备结构图册》，上海，上海科学技术出版社...
