3高一电工基础教案学习实训室规章制度VIP免费

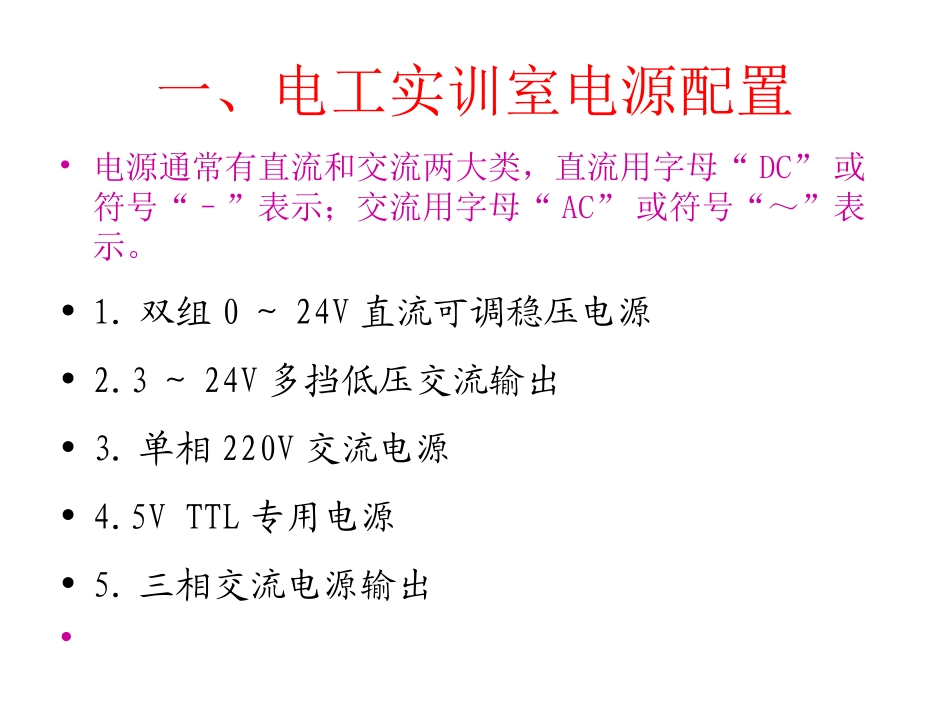

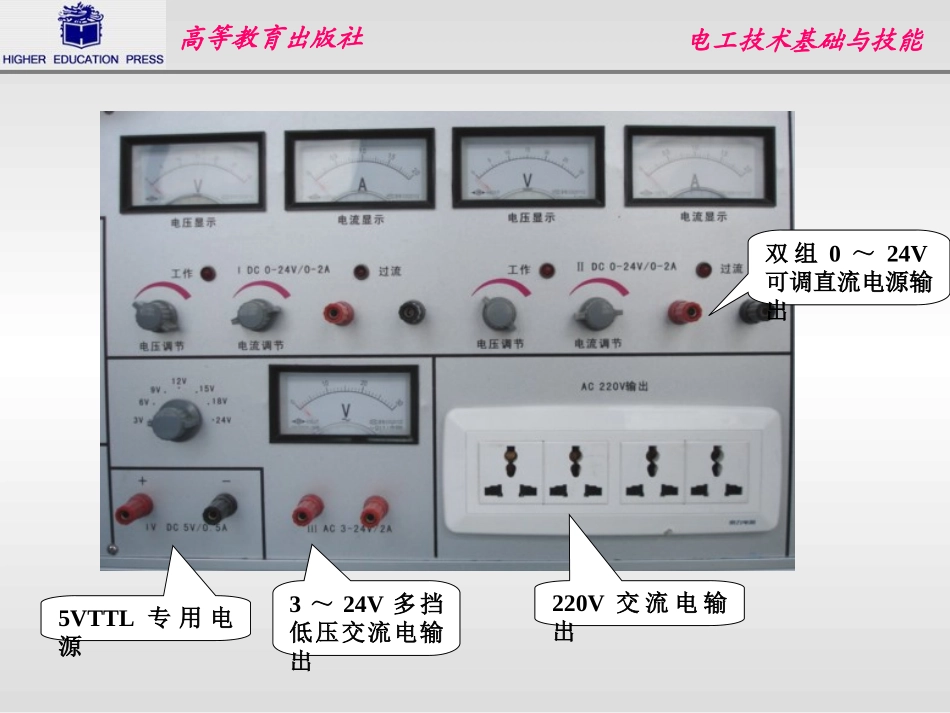

第1课时课题：认识实训室设备及实训室规章（三）教学目标:1、了解:（1）实训室的电源配置。（2）实训室的规章制度。2、知道常用电工仪表和电工工具的用途。3、能叙述常用电工仪表和电工工具的使用方法教学重点:实训室的规章制度。教学难点:常用电工仪表和工具的用途及使用方法。一、电工实训室电源配置•电源通常有直流和交流两大类，直流用字母“DC”或符号“–”表示；交流用字母“AC”或符号“～”表示。•1.双组0～24V直流可调稳压电源•2.3～24V多挡低压交流输出•3.单相220V交流电源•4.5VTTL专用电源•5.三相交流电源输出•电工技术基础与技能高等教育出版社220V交流电输出3～24V多挡低压交流电输出双组0～24V可调直流电源输出5VTTL专用电源电工技术基础与技能高等教育出版社三相交流电源输出，其中U、V、W为相线，N为零线，E为地线三相四线插座直流电源：电池•提供1.5V直流电压，中间端子为“+”极，外面端子为“－”极；可串联连接构成电池组电池直流稳压电源•输出可调的直流电压和直流电流•指针式直流稳压电源数字式直流稳压电源单相220V交流电源•提供单相220V正弦交流电压，从插座或接线柱引出（单相三极插座带保护接地）三相380V正弦交流电源•提供三相380V正弦交流电压，从插座或接线柱引出•三相四线插座实训台电源电工技术基础与技能高等教育出版社二、常用电工仪器仪表钳形电流表示波器万用表毫伏表兆欧表1.常用电工仪器仪表：电流表、电压表、万用表、示波器、毫伏表、频率计、兆欧表、钳形电流表、信号发生器、单相调压器等部分常用电工仪器仪表电流表•测量电路导线中的电流（钳形电流表无须断开导线即可测量电流）•电流表数字式钳形电流表电压表•测量电路中两点间的电压万用表•除测量直流电流、直流电压、交流电压和电阻基本功能外，可能具备其他辅助功能•指针式万用表数字式万用表功率表•测量交、直流电路的功率兆欧表•测量电气线路和各种电气设备的绝缘电阻接地电阻测试仪•测量接地体的接地电阻直流单臂电桥•测量精密电阻的阻值直流双臂电桥•测量1Ω以下的小电阻阻值电能表•测量电功或用电量示波器示波器它能把肉眼看不见的电信号变换成看得见的图象，观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。可以测量各种电信号电工技术基础与技能高等教育出版社三、常用电工工具部分常用电工工具2.常用电工工具：有老虎钳、尖嘴钳、斜口钳、剥线钳、螺丝刀、镊子、电工刀、试电笔等试电笔•用于检验线路、电气设备是否带电电工刀•用于剖削和切割电工器材钢丝钳•钢丝钳又称克丝钳、老虎钳，钳口用于钳夹和弯绞导线；齿口用于松紧小型螺母；刀口用于剪切电线、起拔铁钉；铡口用于铡切钢丝等硬金属丝斜口钳•用于剪断较粗金属丝、线材和电线电缆等尖嘴钳•小刀口部分用于剪断细小的导线、金属丝等；尖嘴部分用于在狭小空间内操作，夹持螺钉、垫圈、导线和弯曲导线端头剥线钳•用于剥削直径3mm及以下绝缘导线的塑料或橡胶绝缘层螺钉旋具•又称螺丝刀、起子或旋凿，用来紧固或拆卸带槽螺钉的常用工具，有一字和十字螺丝刀扳手•利用杠杆作用制成的用于螺纹连接的手动省力工具•活扳手两用扳手•套筒扳手内六角扳手•双头呆扳手梅花扳手手电钻•有普通电钻和冲击电钻两种，用于在混凝土和砖墙等建筑构件上钻孔电烙铁•手动焊接工具，用于加热焊接部位，熔化焊料，使焊料和被焊接金属连接起来电烙铁四、电工实验实训室操作规程•（1）实验实训前必须做好准备工作，按规定的时间进入实验实训室，到达指定的工位，未经同意，不得私自调换。•（2）不得穿拖鞋进入实验实训室，不得携带食物进入实验实训室，不得让无关人员进入实验实训室，不得在室内喧哗、打闹、随意走动，不得乱摸乱动有关电气设备。•（3）任何电气设备内部未经验明无电时，一律视为有电，不准用手触及，任何接、拆线都必须切断电源后方可进行。•（4）实训前必须检查工具、测量仪表和防护用具是否完好，如发现不安全情况，应立即报告老师，以便及时采取措施；电器设备安装检修后，须经检验后方可使用。•（5）实践操...
