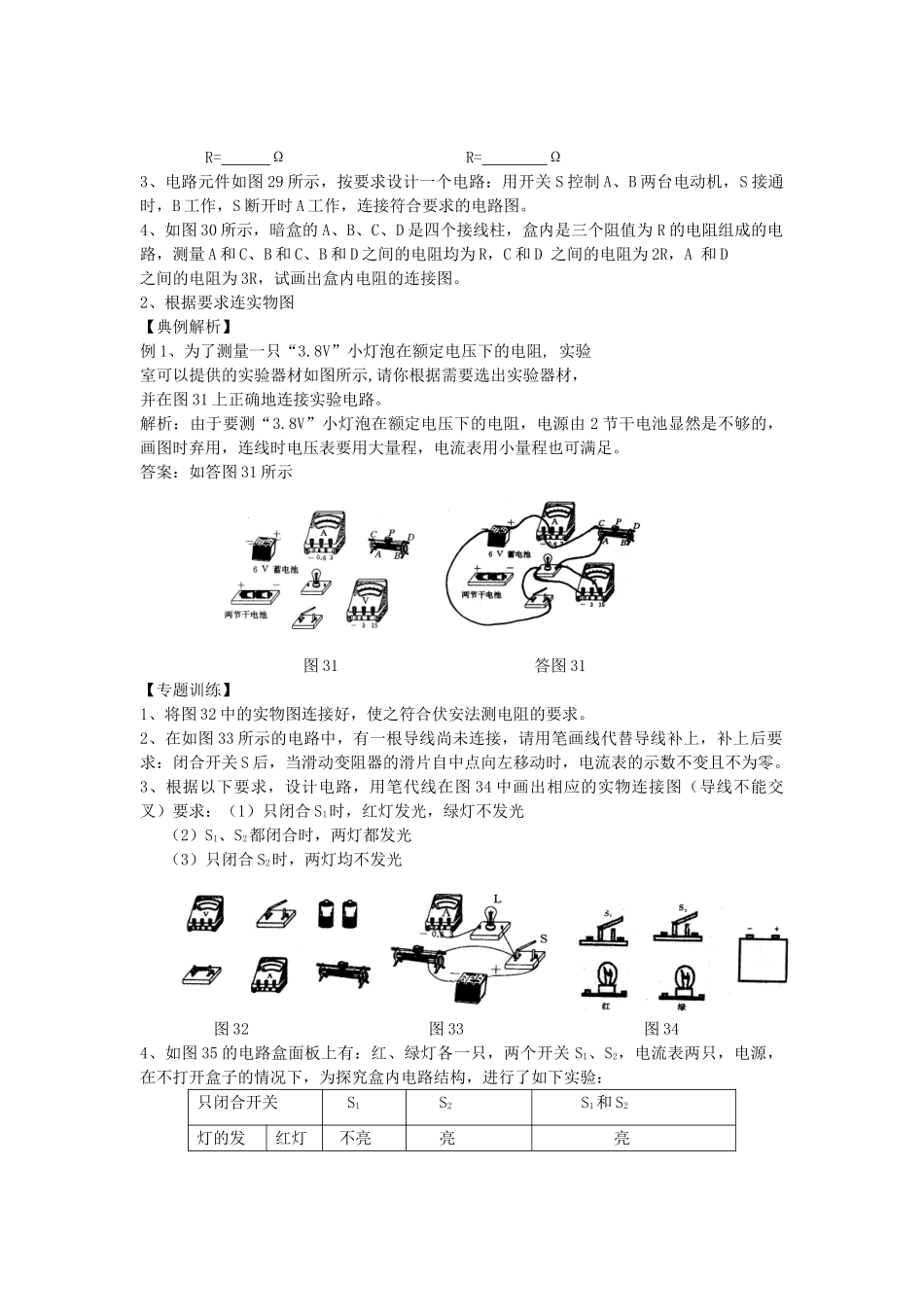

电学作图典例解析及专题训练1、根据要求画出电路图【典例解析】例1：小森家有两盏墙壁灯，由一个开关控制，其元件符号如图26所示，试将其连接成电路图。解析：家庭电路中，用电器都是并联的，一只开关同时控制两只并联灯泡，开关应在干路中，并且连在火线上。答案：如答图26所示例2、按要求将图27所示的元件连成电路（要求导线不交叉，元件不要移动），灯L1、L2并联，电流表测L2中的电流，滑动变阻器改变L1中的电流，S控制L2。解析：因为灯L1、L2并联，此图有两个支路，其中L1所在的支路上有灯L1和滑动变阻器；L2所在的支路上有灯L2、电流表、开关S，注意电流表的正、负接线柱要接正确。答案：如答图27所示，连法不是唯一的。【专题训练】1、游乐园里有一种游戏，铁棒在螺旋金属管里穿行，若不小心让铁棒碰到金属管壁，灯会亮和铃会响，小明经过观察发现，这套游戏装置除了小灯泡和电铃外还有两节电池,而铁棒和金属管可经看成一个开关,请把你猜想的这套游戏装置的电路画在方框内,并根据你猜想的电路图把图28中的实物连接完整。图282、M由一个电源、一只开关和两个阻值相等的电阻组成的电路，电源电压恒为6V，当开关由闭合变成断开时，电路的总功率减少了6W，请设计符合题意的两种不同电路，并填写对应的电阻的阻值。电路一：电路二：图29图30R=ΩR=Ω3、电路元件如图29所示，按要求设计一个电路：用开关S控制A、B两台电动机，S接通时，B工作，S断开时A工作，连接符合要求的电路图。4、如图30所示，暗盒的A、B、C、D是四个接线柱，盒内是三个阻值为R的电阻组成的电路，测量A和C、B和C、B和D之间的电阻均为R，C和D之间的电阻为2R，A和D之间的电阻为3R，试画出盒内电阻的连接图。2、根据要求连实物图【典例解析】例1、为了测量一只“3.8V”小灯泡在额定电压下的电阻,实验室可以提供的实验器材如图所示,请你根据需要选出实验器材，并在图31上正确地连接实验电路。解析：由于要测“3.8V”小灯泡在额定电压下的电阻，电源由2节干电池显然是不够的，画图时弃用，连线时电压表要用大量程，电流表用小量程也可满足。答案：如答图31所示图31答图31【专题训练】1、将图32中的实物图连接好，使之符合伏安法测电阻的要求。2、在如图33所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关S后，当滑动变阻器的滑片自中点向左移动时，电流表的示数不变且不为零。3、根据以下要求，设计电路，用笔代线在图34中画出相应的实物连接图（导线不能交叉）要求：（1）只闭合S1时，红灯发光，绿灯不发光（2）S1、S2都闭合时，两灯都发光（3）只闭合S2时，两灯均不发光图32图33图344、如图35的电路盒面板上有：红、绿灯各一只，两个开关S1、S2，电流表两只，电源，在不打开盒子的情况下，为探究盒内电路结构，进行了如下实验：只闭合开关S1S2S1和S2灯的发红灯不亮亮亮光情况绿灯不亮不亮亮电流表A1示数没有示数有一定示数I1有一定示数I2（I2>I1）电流表A2示数没有示数有一定示数I1有一定示数I1请根据实验情况在方框内画出盒内电路的电路图，并将面板上的实物元件连接起来。3、填电流表或电压表【典例解析】例1、如图36所示，在甲、乙两个“0”内选填“灯泡”和“电流表”的符号，使两灯组成并联电路。解析：根据并联电路的特点可知：甲处应填“灯泡”，乙处应填“电流表”图35图36图37【专题训练】1、如图37是用伏安法测小灯泡电阻的实验电路图，在图中“0”内正确填写电流表，电压表的符号。2、在图38所示的电路中，要使R1和R2为并联电路，在甲、乙、丙三处分别填入电表符号。如果为串联电路呢？4、电路图或实物图的改错【典例解析】图38例1、小芳在做测量小灯泡电功率实验时，所连的实物图如图39所示，请你检查图中的连线是否有错，若有错处，在该图中改正，在错误的连线上打上“×”（改正的连线在图中画线表示，连线不要交叉），并画出正确的电路图。解析：本题的实物图似乎没有问题，这时一般就检查两块表的接线柱，正、负接线柱接反是常见错误，本题电压表的正、负接线柱就接反了，画相应的电路图时，元件连接顺序两图要一致。答案：如答图39所示【专题训练】1、如图40所...
