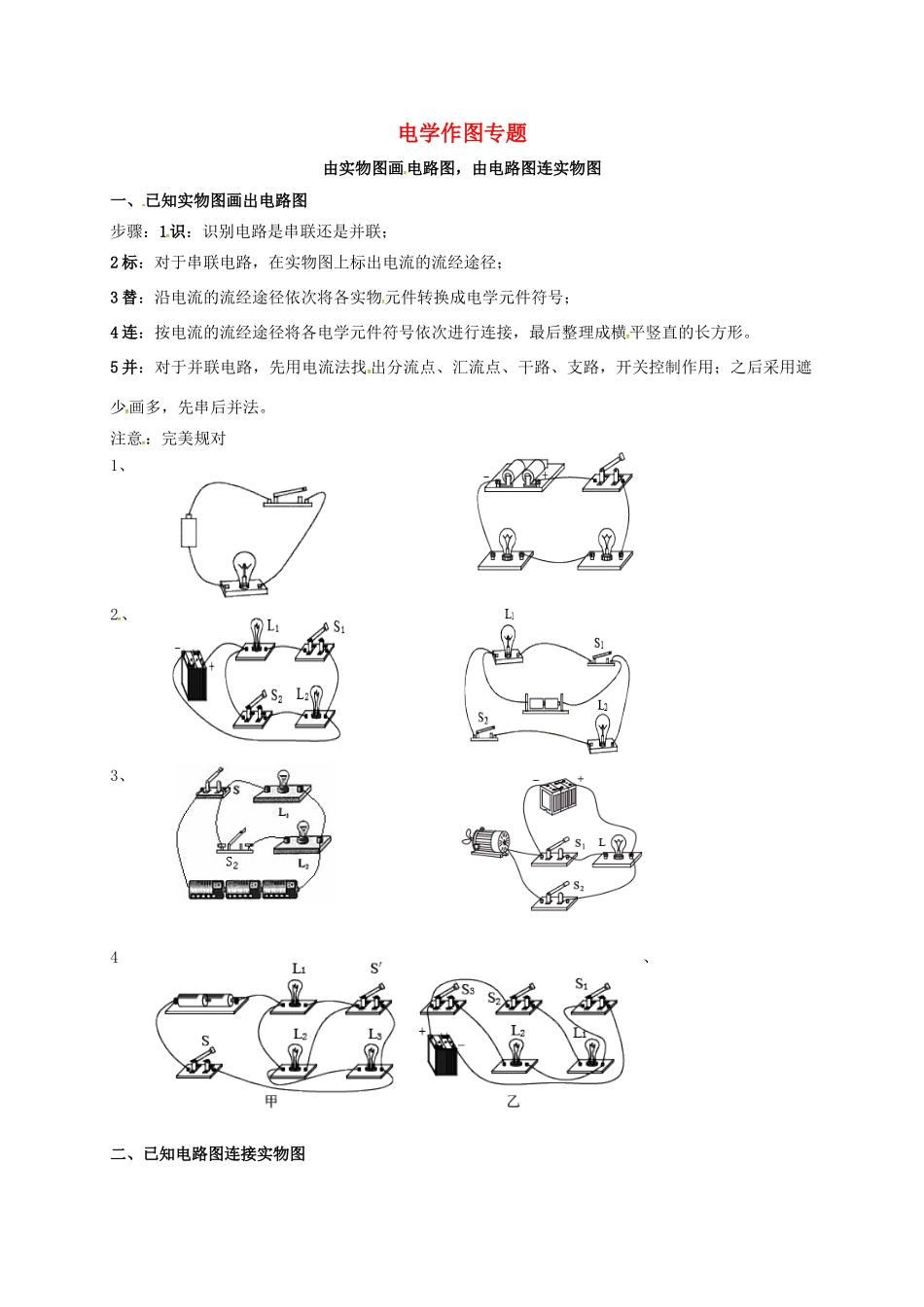

九年级物理上册 电学作图专题(新版)教科版试卷_第1页
1/4
九年级物理上册 电学作图专题(新版)教科版试卷_第2页
2/4

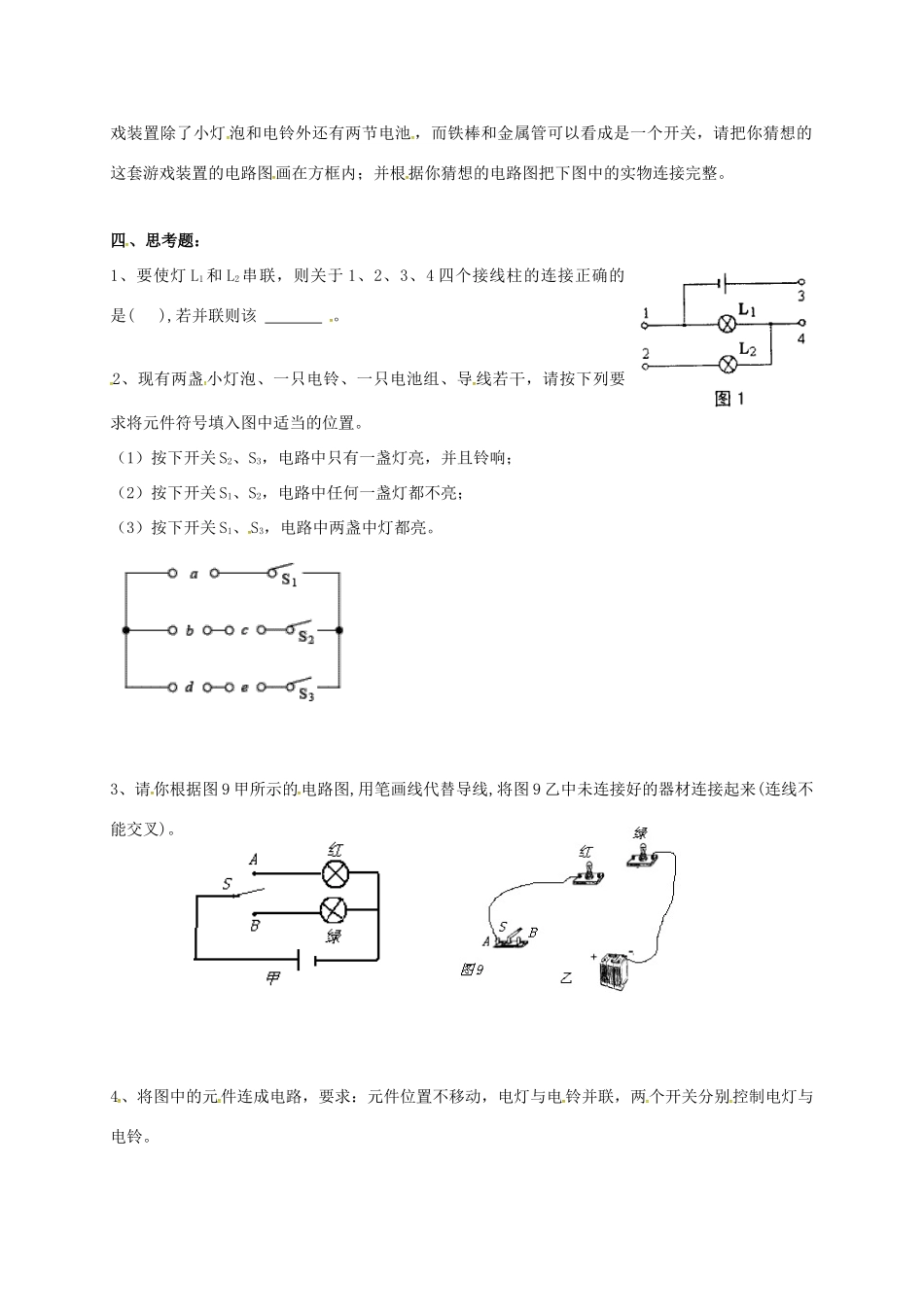

九年级物理上册 电学作图专题(新版)教科版试卷_第3页
3/4
电学作图专题由实物图画电路图,由电路图连实物图一、已知实物图画出电路图步骤:1识:识别电路是串联还是并联;2标:对于串联电路,在实物图上标出电流的流经途径;3替:沿电流的流经途径依次将各实物元件转换成电学元件符号;4连:按电流的流经途径将各电学元件符号依次进行连接,最后整理成横平竖直的长方形。5并:对于并联电路,先用电流法找出分流点、汇流点、干路、支路,开关控制作用;之后采用遮少画多,先串后并法。注意:完美规对1、2、3、4、二、已知电路图连接实物图步骤:1识2标3连4并1、2、3、三、按要求设计电路图1、将下图中电路元件连成并联电路,要求S1控制L1,S2控制L2,S控制L1和L2,先连接实物图,再画电路图。2、游乐园里有一种游戏,铁棒在螺旋金属管里穿行,若不小心让铁棒碰到金属管壁,灯会亮和铃会响。小明经过观察发现,这套游戏装置除了小灯泡和电铃外还有两节电池,而铁棒和金属管可以看成是一个开关,请把你猜想的这套游戏装置的电路图画在方框内;并根据你猜想的电路图把下图中的实物连接完整。四、思考题:1、要使灯L1和L2串联,则关于1、2、3、4四个接线柱的连接正确的是(),若并联则该。2、现有两盏小灯泡、一只电铃、一只电池组、导线若干,请按下列要求将元件符号填入图中适当的位置。(1)按下开关S2、S3,电路中只有一盏灯亮,并且铃响;(2)按下开关S1、S2,电路中任何一盏灯都不亮;(3)按下开关S1、S3,电路中两盏中灯都亮。3、请你根据图9甲所示的电路图,用笔画线代替导线,将图9乙中未连接好的器材连接起来(连线不能交叉)。4、将图中的元件连成电路,要求:元件位置不移动,电灯与电铃并联,两个开关分别控制电灯与电铃。
