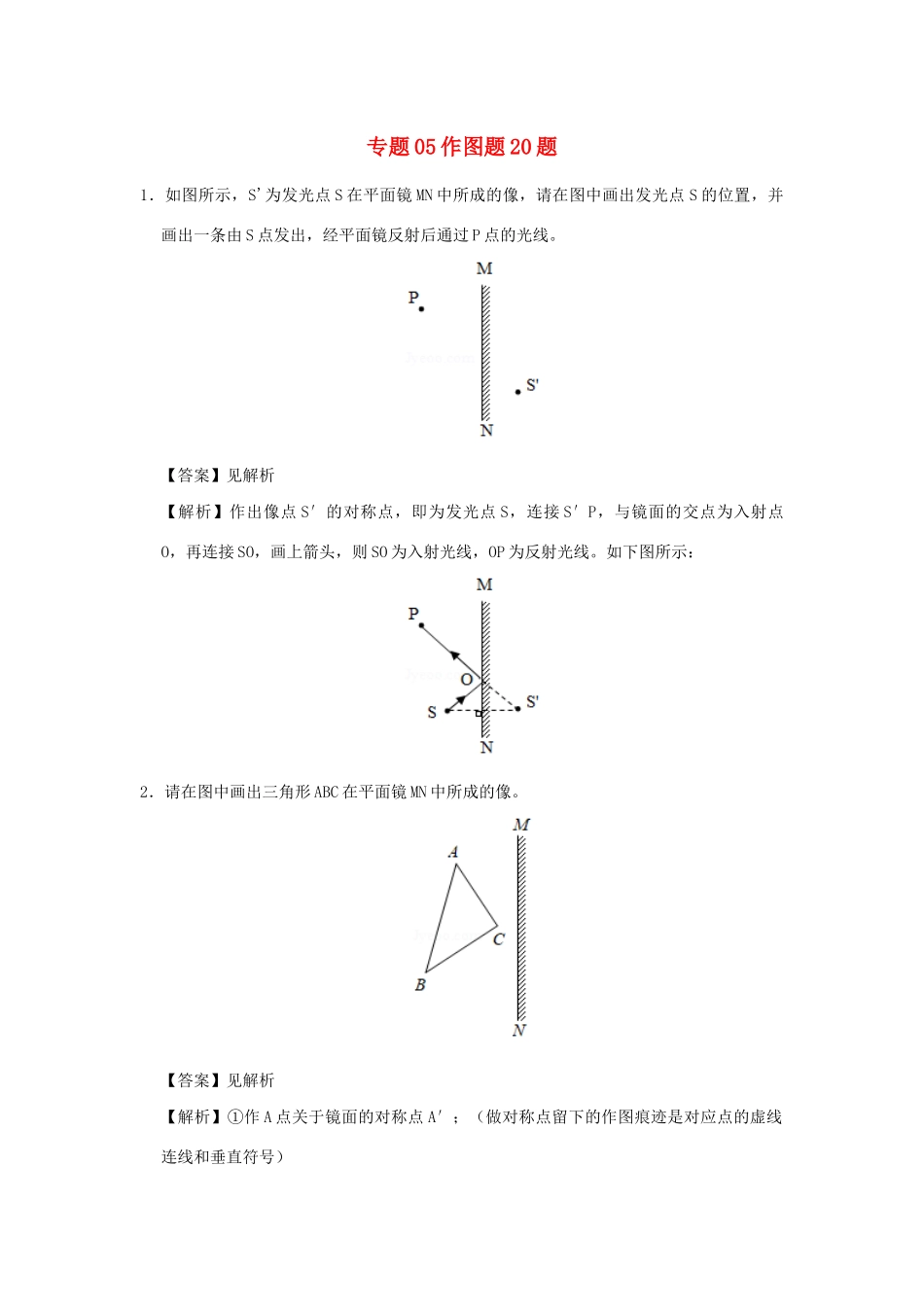

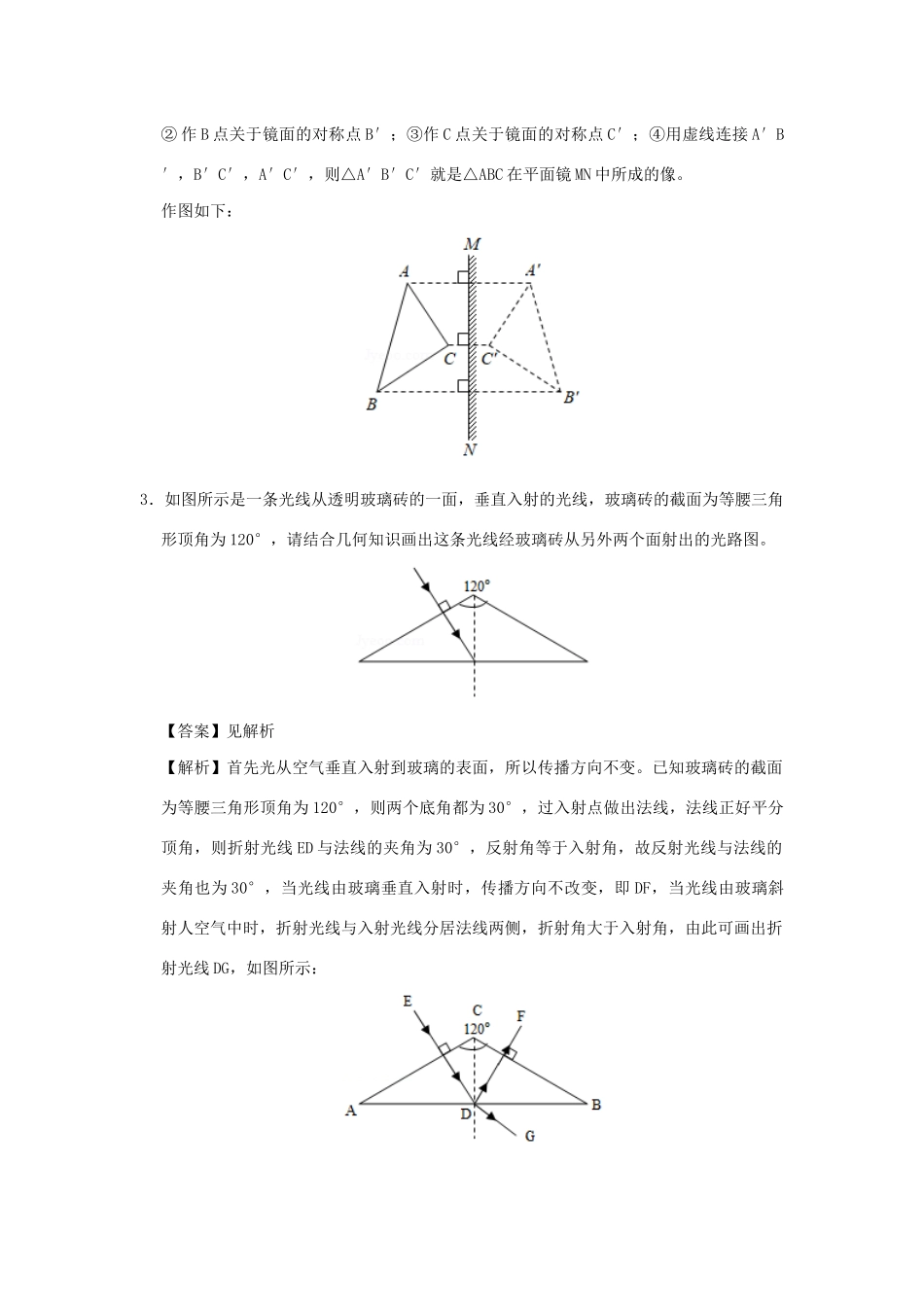

专题05作图题20题1．如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。【答案】见解析【解析】作出像点S′的对称点，即为发光点S，连接S′P，与镜面的交点为入射点O，再连接SO，画上箭头，则SO为入射光线，OP为反射光线。如下图所示：2．请在图中画出三角形ABC在平面镜MN中所成的像。【答案】见解析【解析】①作A点关于镜面的对称点A′；（做对称点留下的作图痕迹是对应点的虚线连线和垂直符号）②作B点关于镜面的对称点B′；③作C点关于镜面的对称点C′；④用虚线连接A′B′，B′C′，A′C′，则△A′B′C′就是△ABC在平面镜MN中所成的像。作图如下：3．如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等腰三角形顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。【答案】见解析【解析】首先光从空气垂直入射到玻璃的表面，所以传播方向不变。已知玻璃砖的截面为等腰三角形顶角为120°，则两个底角都为30°，过入射点做出法线，法线正好平分顶角，则折射光线ED与法线的夹角为30°，反射角等于入射角，故反射光线与法线的夹角也为30°，当光线由玻璃垂直入射时，传播方向不改变，即DF，当光线由玻璃斜射人空气中时，折射光线与入射光线分居法线两侧，折射角大于入射角，由此可画出折射光线DG，如图所示：4．平行光经过凸透镜后会聚在主光轴上的一点，这个点叫作凸透镜的焦点；平行光经过凹透镜后，光线发散，发散光线的反向延长线交在主光轴上的一点，这个点叫作凹透镜的虚焦点。如图，F点既是图示凸透镜的焦点，也是图示凹透镜的虚焦点，请画出图中两条平行于主光轴的光线经过两个透镜的光路图。【答案】见解析【解析】平行于主光轴的光线经凸透镜折射后将过焦点，已知F点既是图示凸透镜的焦点，也是图示凹透镜的虚焦点；延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，如图所示：5．如图，小球静止，墙壁光滑，以球心为各力作用点，作出小球所受各力的示意图。【答案】见解析【解析】挂在光滑墙上的球受：竖直向下的重力G、沿绳向上的拉力F拉、墙壁对球水平向右的支持力F支作用，从球的重心，沿力的方向作出球的受力示意图，如图所示：6．在探究“推断物体不受力时的运动”实验中，小车从斜面顶端A自由滑下，在水平面上滑行经过B点，最终在C点静止，请以“O”为力的作用点，在图中作出小车经过B点时受到的摩擦力和重力示意图。【答案】见解析【解析】小车从斜面顶端A自由滑下，在水平面上滑行经过B点，最终在C点静止，则小车经过B点时受到摩擦力的方向水平向左；重力的方向竖直向下，作用点都在小车重心上。过小车的重心，沿竖直向下的方向画一条有向线段，用G表示，即为重力的示意图；过小车的重心，沿水平向左的方向画一条有向线段，用f表示，即为摩擦力的示意图。如图所示：7．在图中的A点画出箱子在水平向左滑行过程中受到的摩擦力示意图。【答案】见解析【解析】由于物体向左运动，因此物体受到向右的摩擦力，作用点在A点。过A点，沿水平向右的方向画一条带箭头的线段，并用f表示；如图所示：8．如图中木块A处于静止状态，请画出A对斜面的压力的示意图。【答案】见解析【解析】物体对斜面的压力，作用在斜面上，方向垂直于斜面向下，如图所示：9．如图所示，一个小球在水面保持静止，请画出小球的受力示意图。【答案】见解析【解析】小球所受浮力的方向是竖直向上的，我们可以从重心开始竖直向上画一条带箭头的线段表示出浮力，并标出F浮；重力竖直向下用G标出，作用点在重心上，因为小球漂浮，浮力等于重力，如图所示：．10．如图所示，请画出鸡蛋在盐水中上浮时所受力的示意图。【答案】见解析【解析】浮力、重力均作用在重心上，重力G的方向竖直向下，浮力F的方向竖直向上；鸡蛋在盐水中上浮，所以浮力大于重力，则表示浮力的线段长度较长，如图所示：11．“远征号”潜水艇在东海执行完任务后返回到长江某基地，请在图中画出潜水艇加速上浮过程中所受重力和浮力的示意图。【答案】见解析【解析】重力和浮力的作用点都在潜水艇上...
