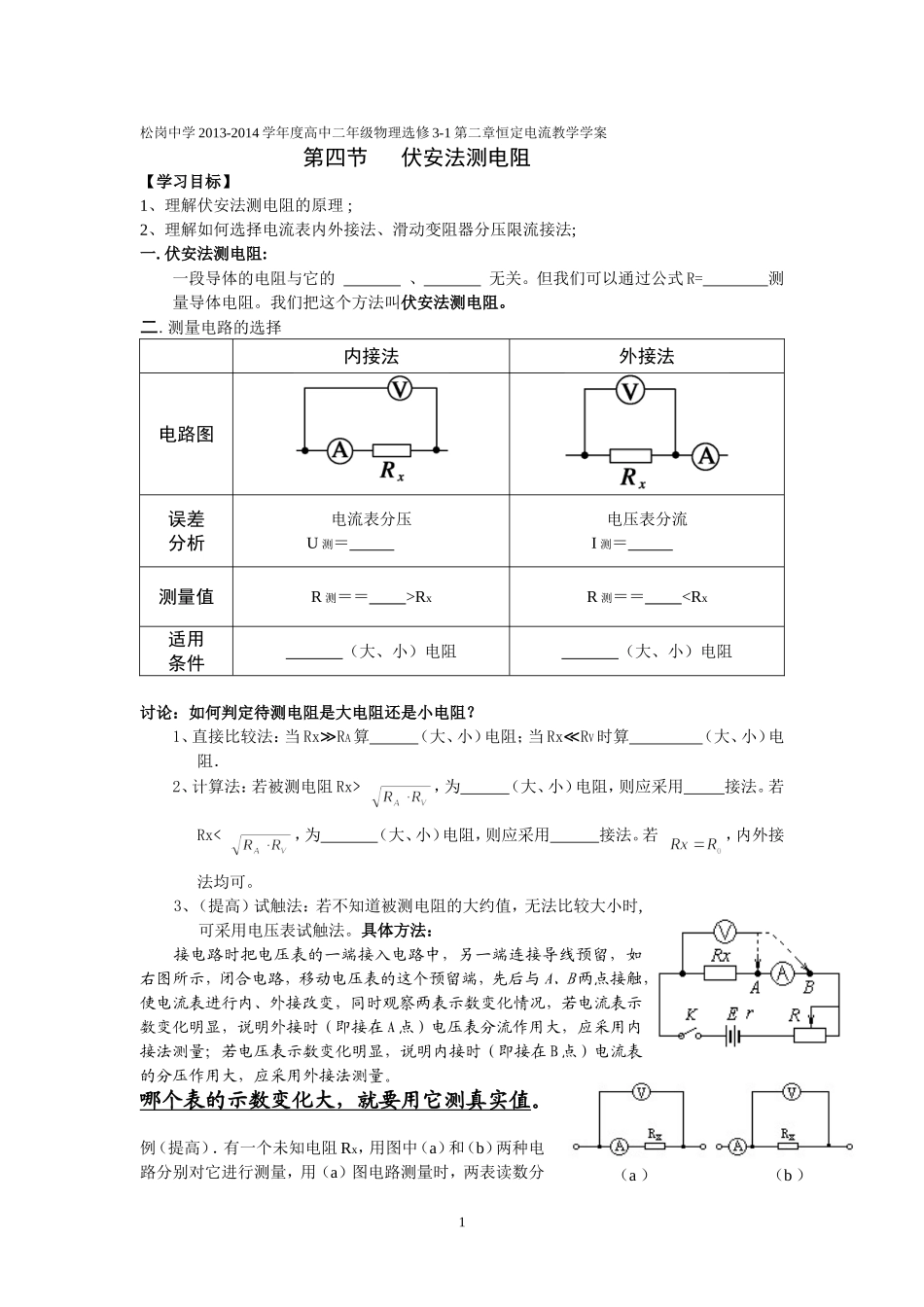

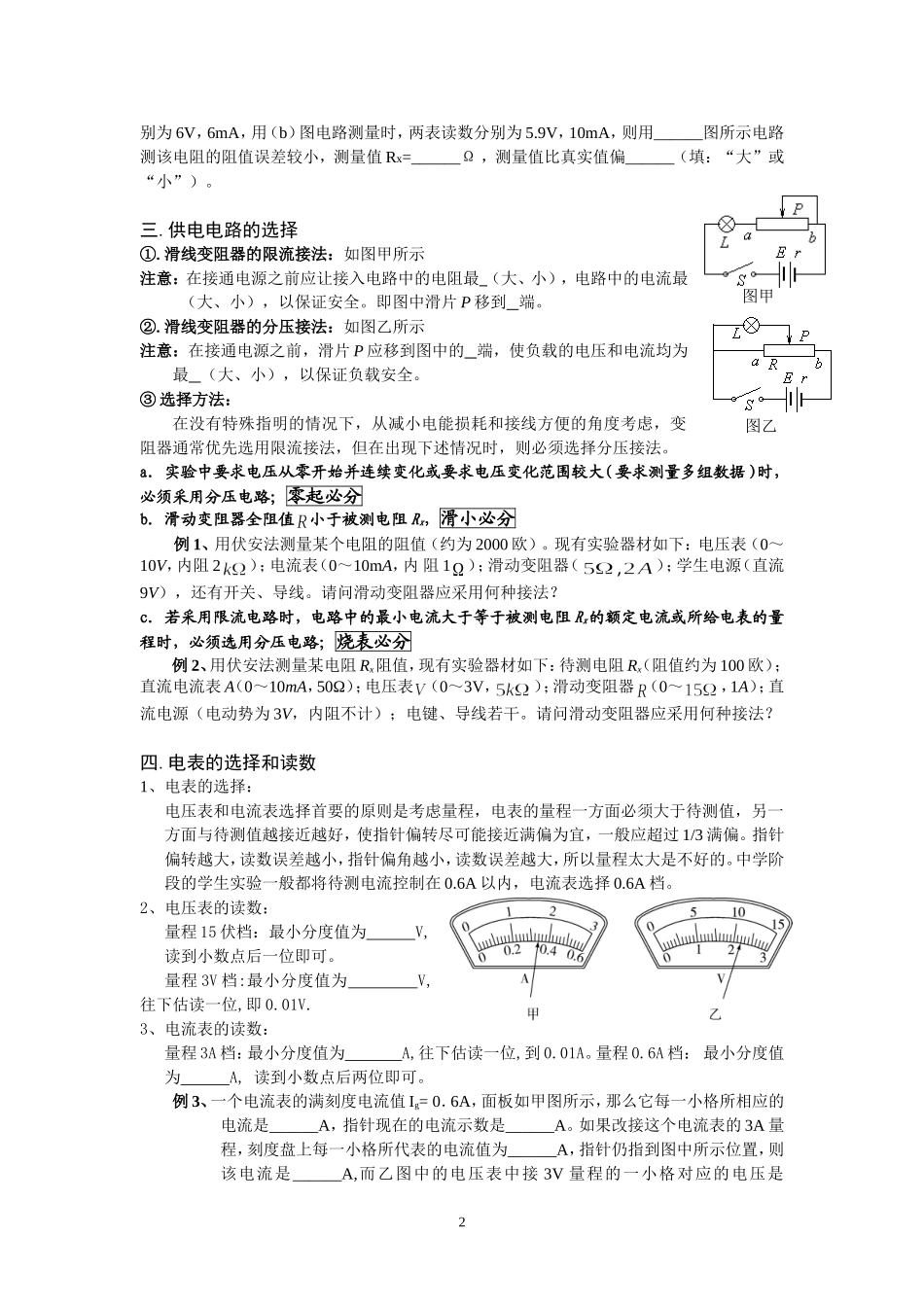

松岗中学2013-2014学年度高中二年级物理选修3-1第二章恒定电流教学学案第四节伏安法测电阻【学习目标】1、理解伏安法测电阻的原理;2、理解如何选择电流表内外接法、滑动变阻器分压限流接法;一.伏安法测电阻:一段导体的电阻与它的、无关。但我们可以通过公式R=测量导体电阻。我们把这个方法叫伏安法测电阻。二.测量电路的选择内接法外接法电路图误差分析电流表分压U测＝电压表分流I测＝测量值R测＝＝>RxR测＝＝，为（大、小）电阻，则应采用接法。若Rx<，为（大、小）电阻，则应采用接法。若，内外接法均可。3、（提高）试触法：若不知道被测电阻的大约值，无法比较大小时,可采用电压表试触法。具体方法：接电路时把电压表的一端接入电路中，另一端连接导线预留，如右图所示，闭合电路，移动电压表的这个预留端，先后与A、B两点接触，使电流表进行内、外接改变，同时观察两表示数变化情况，若电流表示数变化明显，说明外接时（即接在A点）电压表分流作用大，应采用内接法测量；若电压表示数变化明显，说明内接时（即接在B点）电流表的分压作用大，应采用外接法测量。哪个表的示数变化大，就要用它测真实值。例（提高）．有一个未知电阻Rx，用图中（a）和（b）两种电路分别对它进行测量，用（a）图电路测量时，两表读数分1（a）（b）别为6V，6mA，用（b）图电路测量时，两表读数分别为5.9V，10mA，则用______图所示电路测该电阻的阻值误差较小，测量值Rx=______Ω，测量值比真实值偏______（填：“大”或“小”）。三.供电电路的选择①.滑线变阻器的限流接法：如图甲所示注意：在接通电源之前应让接入电路中的电阻最（大、小），电路中的电流最（大、小），以保证安全。即图中滑片P移到端。②.滑线变阻器的分压接法：如图乙所示注意：在接通电源之前，滑片P应移到图中的端，使负载的电压和电流均为最（大、小），以保证负载安全。③选择方法：在没有特殊指明的情况下，从减小电能损耗和接线方便的角度考虑，变阻器通常优先选用限流接法，但在出现下述情况时，则必须选择分压接法。a.实验中要求电压从零开始并连续变化或要求电压变化范围较大（要求测量多组数据）时，必须采用分压电路；零起必分b.滑动变阻器全阻值小于被测电阻Rx，滑小必分例1、用伏安法测量某个电阻的阻值（约为2000欧）。现有实验器材如下：电压表（0～10V，内阻2）；电流表（0～10mA，内阻1）；滑动变阻器（）；学生电源（直流9V），还有开关、导线。请问滑动变阻器应采用何种接法？c.若采用限流电路时，电路中的最小电流大于等于被测电阻Rx的额定电流或所给电表的量程时，必须选用分压电路；烧表必分例2、用伏安法测量某电阻Rx阻值，现有实验器材如下：待测电阻Rx（阻值约为100欧）；直流电流表A（0～10mA，50Ω）；电压表（0～3V，）；滑动变阻器（0～，1A）；直流电源（电动势为3V，内阻不计）；电键、导线若干。请问滑动变阻器应采用何种接法？四.电表的选择和读数1、电表的选择：电压表和电流表选择首要的原则是考虑量程，电表的量程一方面必须大于待测值，另一方面与待测值越接近越好，使指针偏转尽可能接近满偏为宜，一般应超过1/3满偏。指针偏转越大，读数误差越小，指针偏角越小，读数误差越大，所以量程太大是不好的。中学阶段的学生实验一般都将待测电流控制在0.6A以内，电流表选择0.6A档。2、电压表的读数：量程15伏档：最小分度值为V,读到小数点后一位即可。量程3V档:最小分度值为V,往下估读一位,即0.01V.3、电流表的读数：量程3A档：最小分度值为A,往下估读一位,到0.01A。量程0.6A档：最小分度值为A,读到小数点后两位即可。例3、一个电流表的满刻度电流值Ig=0．6A，面板如甲图所示，那么它每一小格所相应的电流是______A，指针现在的电流示数是______A。如果改接这个电流表的3A量程，刻度盘上每一小格所代表的电流值为______A，指针仍指到图中所示位置，则该电流是______A,而乙图中的电压表中接3V量程的一小格...
