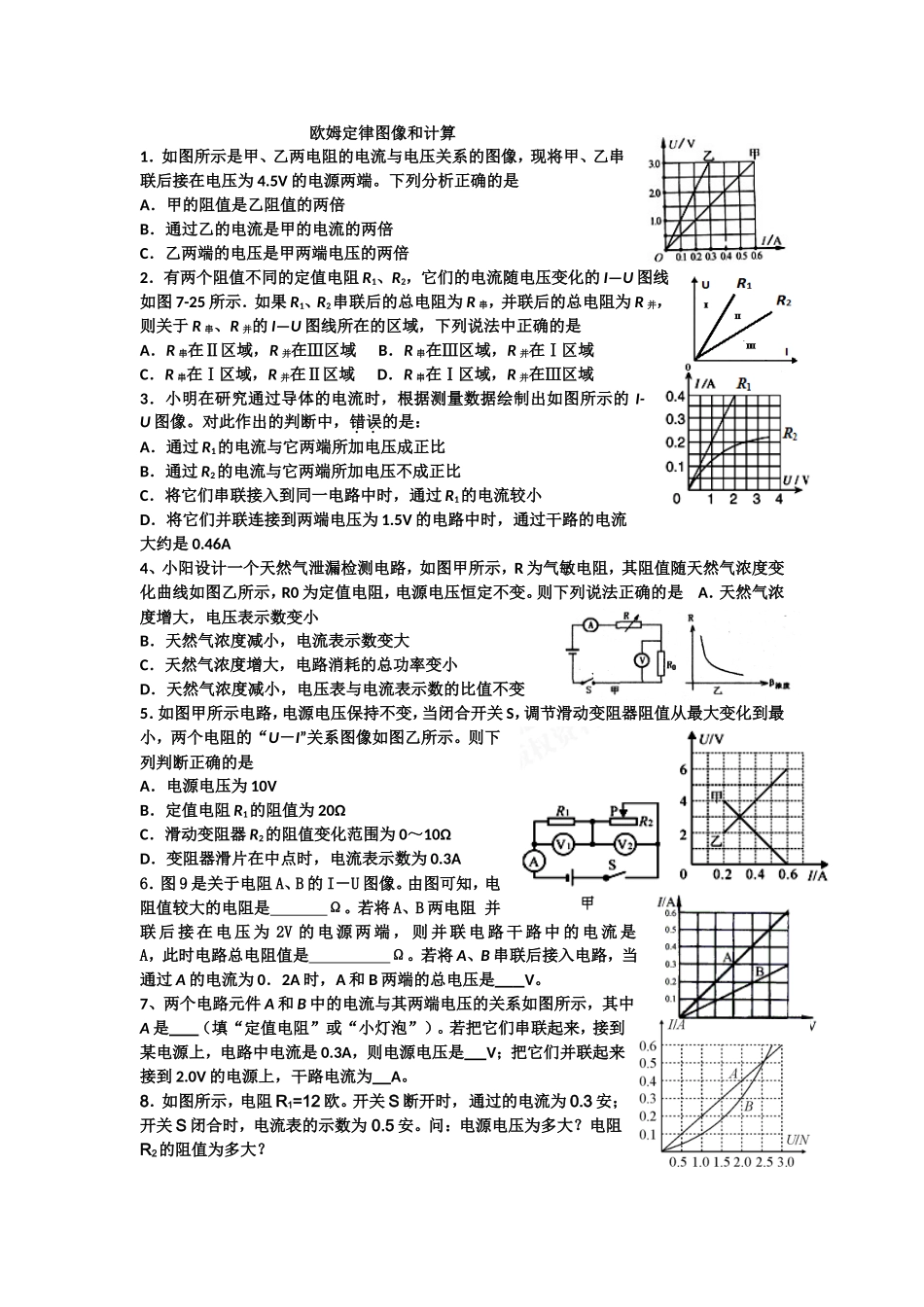

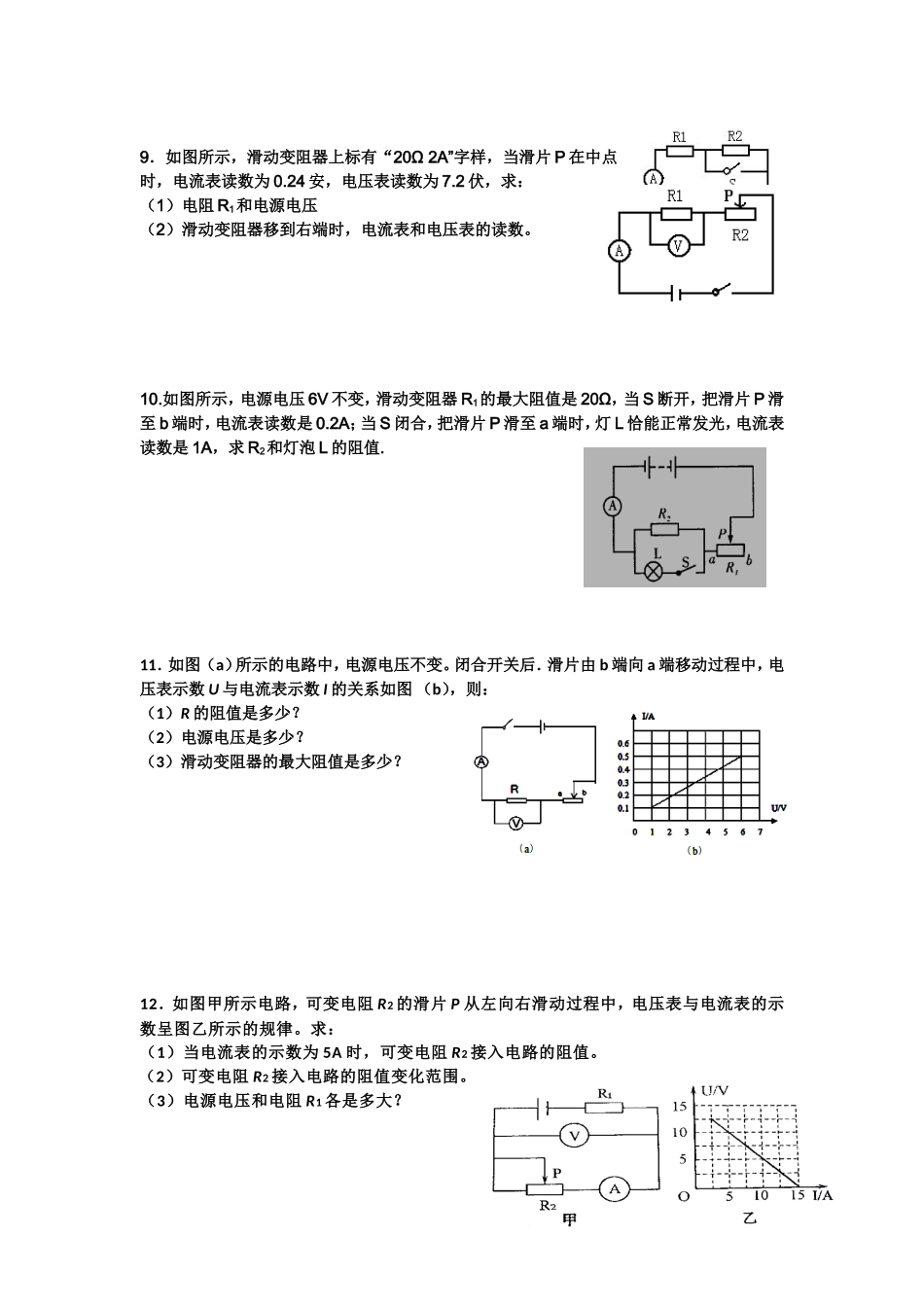

欧姆定律图像和计算1．如图所示是甲、乙两电阻的电流与电压关系的图像，现将甲、乙串联后接在电压为4.5V的电源两端。下列分析正确的是A．甲的阻值是乙阻值的两倍B．通过乙的电流是甲的电流的两倍C．乙两端的电压是甲两端电压的两倍2．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I—U图线如图7-25所示．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I—U图线所在的区域，下列说法中正确的是A．R串在Ⅱ区域，R并在Ⅲ区域B．R串在Ⅲ区域，R并在Ⅰ区域C．R串在Ⅰ区域，R并在Ⅱ区域D．R串在Ⅰ区域，R并在Ⅲ区域3．小明在研究通过导体的电流时，根据测量数据绘制出如图所示的I-U图像。对此作出的判断中，错误的是：A．通过R1的电流与它两端所加电压成正比B．通过R2的电流与它两端所加电压不成正比C．将它们串联接入到同一电路中时，通过R1的电流较小D．将它们并联连接到两端电压为1.5V的电路中时，通过干路的电流大约是0.46A4、小阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压恒定不变。则下列说法正确的是A．天然气浓度增大，电压表示数变小B．天然气浓度减小，电流表示数变大C．天然气浓度增大，电路消耗的总功率变小D．天然气浓度减小，电压表与电流表示数的比值不变5．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图乙所示。则下列判断正确的是A．电源电压为10VB．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电流表示数为0.3A6．图9是关于电阻A、B的I－U图像。由图可知，电阻值较大的电阻是Ω。若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是A，此时电路总电阻值是Ω。若将A、B串联后接入电路，当通过A的电流为0．2A时，A和B两端的总电压是V。7、两个电路元件A和B中的电流与其两端电压的关系如图所示，其中A是（填“定值电阻”或“小灯泡”）。若把它们串联起来，接到某电源上，电路中电流是0.3A，则电源电压是V；把它们并联起来接到2.0V的电源上，干路电流为A。8．如图所示，电阻R1=12欧。开关S断开时，通过的电流为0.3安；开关S闭合时，电流表的示数为0.5安。问：电源电压为多大？电阻R2的阻值为多大？9．如图所示，滑动变阻器上标有“20Ω2A”字样，当滑片P在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：（1）电阻R1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。10.如图所示，电源电压6V不变，滑动变阻器R1的最大阻值是20Ω，当S断开，把滑片P滑至b端时，电流表读数是0.2A；当S闭合，把滑片P滑至a端时，灯L恰能正常发光，电流表读数是1A，求R2和灯泡L的阻值.11．如图（a）所示的电路中，电源电压不变。闭合开关后．滑片由b端向a端移动过程中，电压表示数U与电流表示数I的关系如图（b），则：（1）R的阻值是多少？（2）电源电压是多少？（3）滑动变阻器的最大阻值是多少？12．如图甲所示电路，可变电阻R2的滑片P从左向右滑动过程中，电压表与电流表的示数呈图乙所示的规律。求：（1）当电流表的示数为5A时，可变电阻R2接入电路的阻值。（2）可变电阻R2接入电路的阻值变化范围。（3）电源电压和电阻R1各是多大？
