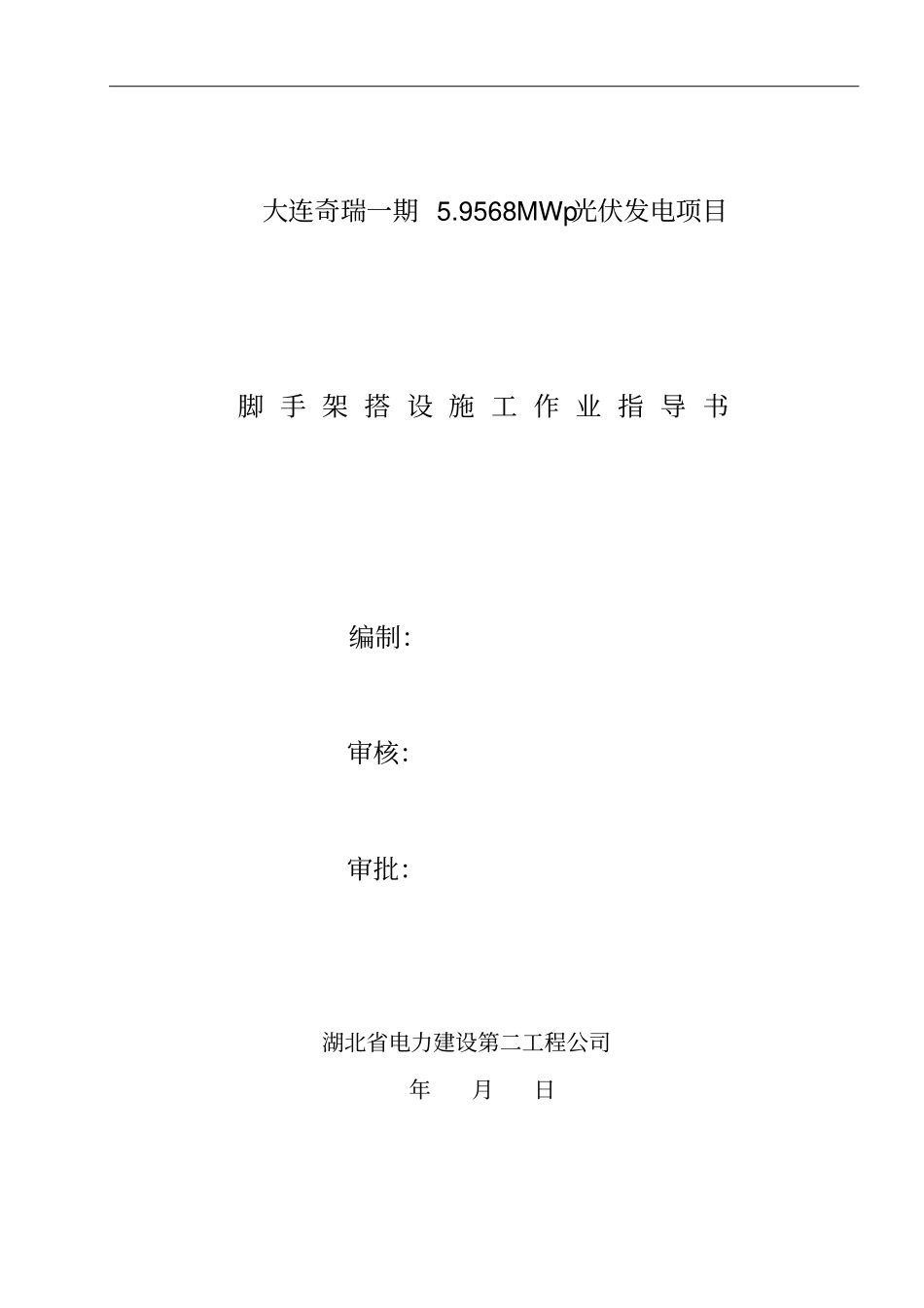

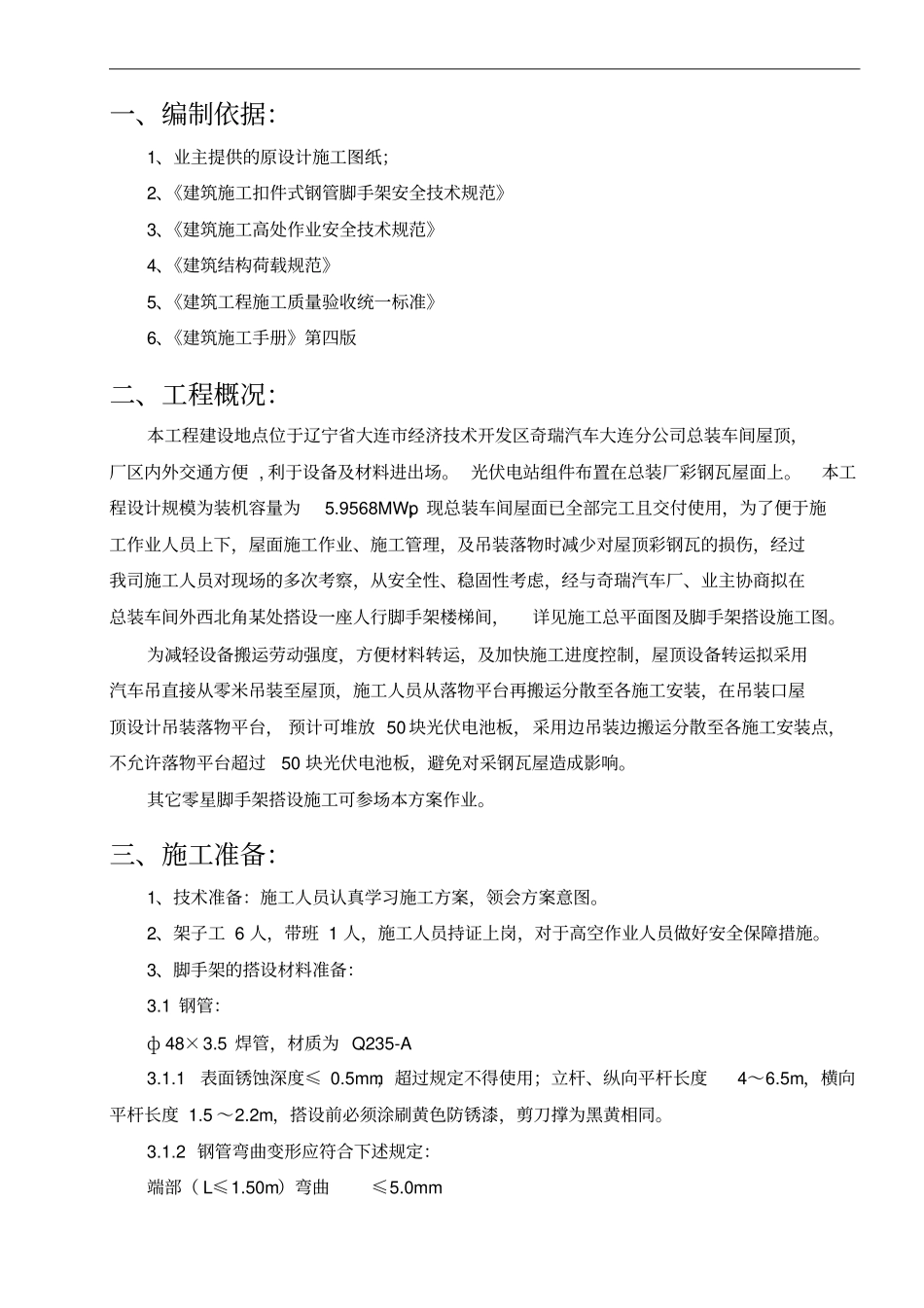

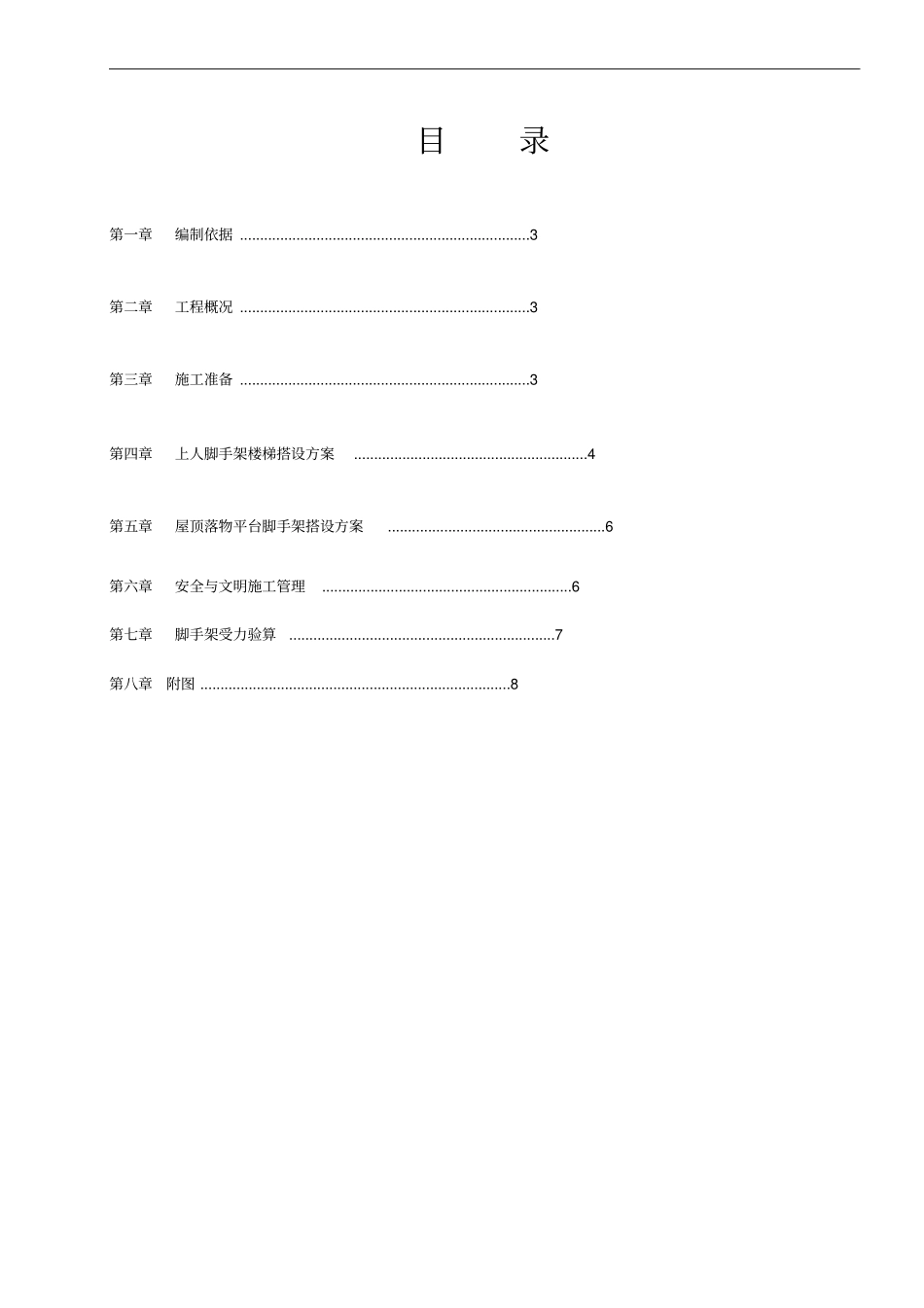

大连奇瑞一期5.9568MWp光伏发电项目脚手架搭设施工作业指导书编制:审核:审批:湖北省电力建设第二工程公司年月日目录第一章编制依据........................................................................3第二章工程概况........................................................................3第三章施工准备........................................................................3第四章上人脚手架楼梯搭设方案..........................................................4第五章屋顶落物平台脚手架搭设方案......................................................6第六章安全与文明施工管理..............................................................6第七章脚手架受力验算..................................................................7第八章附图.............................................................................8一、编制依据:1、业主提供的原设计施工图纸;2、《建筑施工扣件式钢管脚手架安全技术规范》3、《建筑施工高处作业安全技术规范》4、《建筑结构荷载规范》5、《建筑工程施工质量验收统一标准》6、《建筑施工手册》第四版二、工程概况:本工程建设地点位于辽宁省大连市经济技术开发区奇瑞汽车大连分公司总装车间屋顶,厂区内外交通方便,利于设备及材料进出场。光伏电站组件布置在总装厂彩钢瓦屋面上。本工程设计规模为装机容量为5.9568MWp,现总装车间屋面已全部完工且交付使用,为了便于施工作业人员上下,屋面施工作业、施工管理,及吊装落物时减少对屋顶彩钢瓦的损伤,经过我司施工人员对现场的多次考察,从安全性、稳固性考虑,经与奇瑞汽车厂、业主协商拟在总装车间外西北角某处搭设一座人行脚手架楼梯间,详见施工总平面图及脚手架搭设施工图。为减轻设备搬运劳动强度,方便材料转运,及加快施工进度控制,屋顶设备转运拟采用汽车吊直接从零米吊装至屋顶,施工人员从落物平台再搬运分散至各施工安装,在吊装口屋顶设计吊装落物平台,预计可堆放50块光伏电池板,采用边吊装边搬运分散至各施工安装点,不允许落物平台超过50块光伏电池板,避免对采钢瓦屋造成影响。其它零星脚手架搭设施工可参场本方案作业。三、施工准备:1、技术准备:施工人员认真学习施工方案,领会方案意图。2、架子工6人,带班1人,施工人员持证上岗,对于高空作业人员做好安全保障措施。3、脚手架的搭设材料准备:3.1钢管:ф48×3.5焊管,材质为Q235-A3.1.1表面锈蚀深度≤0.5mm,超过规定不得使用;立杆、纵向平杆长度4~6.5m,横向平杆长度1.5~2.2m,搭设前必须涂刷黄色防锈漆,剪刀撑为黑黄相同。3.1.2钢管弯曲变形应符合下述规定:端部(L≤1.50m)弯曲≤5.0mm立杆弯曲3.0<L≤4.0m≤12mm4.0<L≤6.5m≤20mm水平杆、斜杆弯曲L≤6.5m≤30mm3.2扣件3.2.1选用可锻铸铁制造的扣件,其材质应符合GB5831《钢管脚手架扣件》的规定。扣件不能有裂纹、气孔、砂眼等铸造缺陷,脆裂、变形、滑丝的扣件、螺栓应一一清查筛选并经过防锈蚀处理。3.2.2新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。3.2.3旧扣件使用前应进行质量检查,有裂缝、变形的严禁使用,出现滑丝的螺栓必须更换。3.2.4扣件与钢管的贴合面必须严格整形,应保证与钢管扣紧十接触良好,扣紧钢管时,开口最小距离≤5mm。3.2.5扣件活动部位应能灵活转动,旋转扣件的两旋转面间隙应小于1mm。3.2.6当扣件夹紧钢管时,开口处的最小距离应不小于5mm。3.2.7新、旧扣件表面均应进行防锈处理。3.3围护及封闭件密目式安全网公称尺寸1.5×6.0m,目数2000目/100cm2,质量应符合GB5725-85规定。底层和作业层满铺竹架板,挡脚板用1.8×200宽木板(竹板)制作,外露面涂刷黑黄相间油漆。四、上人脚手架楼梯搭设方案:1、本工程总装车间标高均为12.7m,地面标高为-0.15m。2、上人楼梯四脚采用单立杆,横距为1500mm,纵距为1200mm,扫地杆距地面200mm,水平杆可根据脚手板位置适当调整。脚手架总宽度为2.8m,总长度为7m,平台宽度为1.5m,马道单跑宽度为1.2m,每跑落差为2.6m,...
