光面爆破水压爆破作业指导书VIP免费

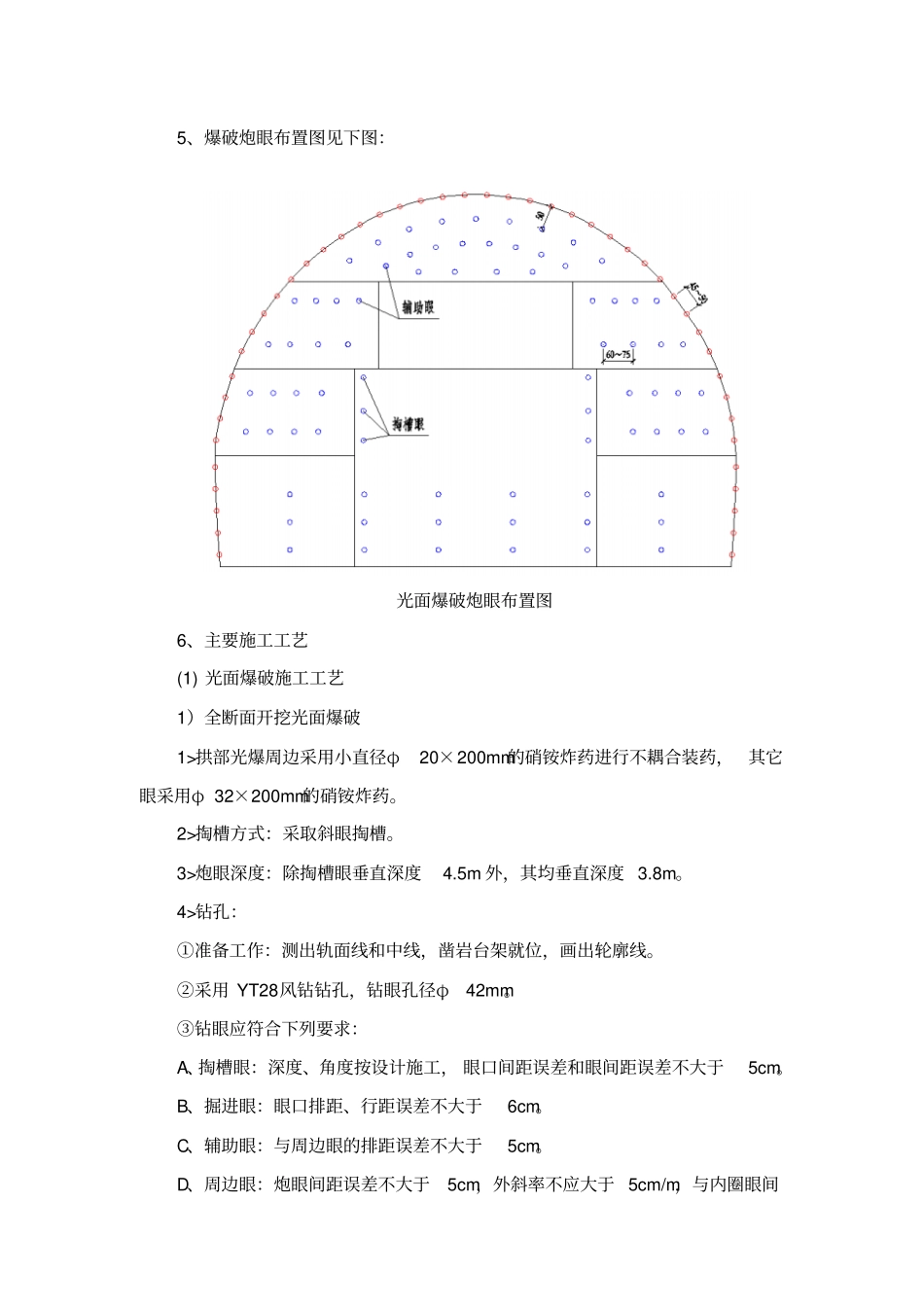

光面爆破施工作业指导书1.适用范围适用于山西中南部铁路通道通道ZNTJ-21标铺子山隧道光面爆破施工。2.作业准备在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。3.技术要求隧道开挖进出口段围岩较差，采用台阶法光面爆破开挖，洞身Ⅱ级围岩采用全断面光面爆破开挖，Ⅲ、Ⅳ级围岩采用台阶法开挖，Ⅴ级围岩采用三台阶法开挖。对于软弱破碎不稳定基岩实施浅眼多循环、勤支护、早封闭的开挖原则，确保施工安全。4.工艺流程（见下图）图1光面爆破施工工艺流程图5.施工要求5.1爆破设计原则爆破设计的原则是安全稳妥、施工便利、合理循环进尺、保持各工序相互配合、均衡施工。5.2爆破参数的选定根据该隧道的地质情况和爆破机具与爆破材料采用非电毫秒雷管微差光面爆破。设计参数的选定：周边眼距离E：E为45～50cm周边眼抵抗线W：W为50～65cm装药集中度q：q为0.08～0.12cm4、辅助眼间距60～75。爆破设计整理工作面测量放线布设孔位钻孔施工起爆通风检查分析爆破效果装药连线联接起爆网路测量实际孔距孔深计算药量与装药结构药包加工调整装药量密度调整孔距5、爆破炮眼布置图见下图：光面爆破炮眼布置图6、主要施工工艺(1)光面爆破施工工艺1）全断面开挖光面爆破1>拱部光爆周边采用小直径φ20×200mm的硝铵炸药进行不耦合装药，其它眼采用φ32×200mm的硝铵炸药。2>掏槽方式：采取斜眼掏槽。3>炮眼深度：除掏槽眼垂直深度4.5m外，其均垂直深度3.8m。4>钻孔：①准备工作：测出轨面线和中线，凿岩台架就位，画出轮廓线。②采用YT28风钻钻孔，钻眼孔径φ42mm。③钻眼应符合下列要求：A、掏槽眼：深度、角度按设计施工，眼口间距误差和眼间距误差不大于5cm。B、掘进眼：眼口排距、行距误差不大于6cm。C、辅助眼：与周边眼的排距误差不大于5cm。D、周边眼：炮眼间距误差不大于5cm，外斜率不应大于5cm/m，与内圈眼间最小抵抗线误差不应大于5cm，钻孔位置在轮廓线上。E、当开挖面凸凹不平时，应按实际情况调整炮眼深度，力求所有炮眼（除掏槽眼外）眼底在同一垂直面上。F、钻眼完毕，按炮眼布置图进行检查做好记录，有不符合要求的炮眼应重钻。5>装药作业装药前应将炮眼内的泥浆、石粉吹洗干净，检查炮眼达到设计要求后方可装药，装药时严格按设计药量进行，装药后，所有炮眼均应堵塞炮泥。6>装药结构光爆周边眼采用不耦合装药，其它孔集中装药。7>起爆作业采用导爆索+非电毫秒雷管+炸药，正向装入眼孔内，导爆管引线连接采用把抓型式，连接线雷管采用低秒段，同组连接线必须采用同段导爆管。导爆管与电雷管连结时，导爆管应均匀地铺设在雷管的周围，并用胶布等捆扎牢固。为防止雷管的聚能穴炸断导爆管，雷管的聚能穴禁止朝向导爆管的传爆方向。2)半断面开挖光面爆破1>断面选择采用上下半断面分别起爆，分界线在起拱线处2>上部掏槽方式采用五眼梅花平行直眼掏槽，周围四个空眼为临空面。3>炸药选用拱部光爆周边采用小直径φ20×200mm的硝铵炸药进行不耦合装药，其它眼采用φ32×200mm的硝铵炸药。4>钻孔上半断面站在台阶上打眼，下台阶在出碴前站在碴堆上打上部眼，出碴后打下部眼孔。5>钻孔要求、装药作业，起爆作业的要求同全断面光爆工艺。3）光面爆破施工工艺流程及相关注意事项光面爆破施工总工艺流程是：依据掌子面的地质情况，确定围岩级别，选定爆破方案→依据爆破设计放线布眼YT28型风钻钻眼→(按规程领取加工爆破火工品)装药→人员设备退场→起爆→排烟→检查爆破效果→修正爆破设计→进入下一工序。光面爆破时，炮眼的位置、角度、装药量等是影响光爆效果好坏的关键，应认真按爆破设计进行布眼、钻眼。并对钻爆操作人员进行岗前培训，强化进程管理，确保光爆效果良好。装药采用人工进行。周边眼按爆破设计方案，采用间隔装药法装药，药卷与药卷之间用木棍进行间隔。其它炮眼按设计的装药量，进行耦合连续装药结构。爆破后，排烟完毕，指派专人检查爆破效果。对爆破进尺、轮廓线超欠挖、炮痕保存率、爆...
