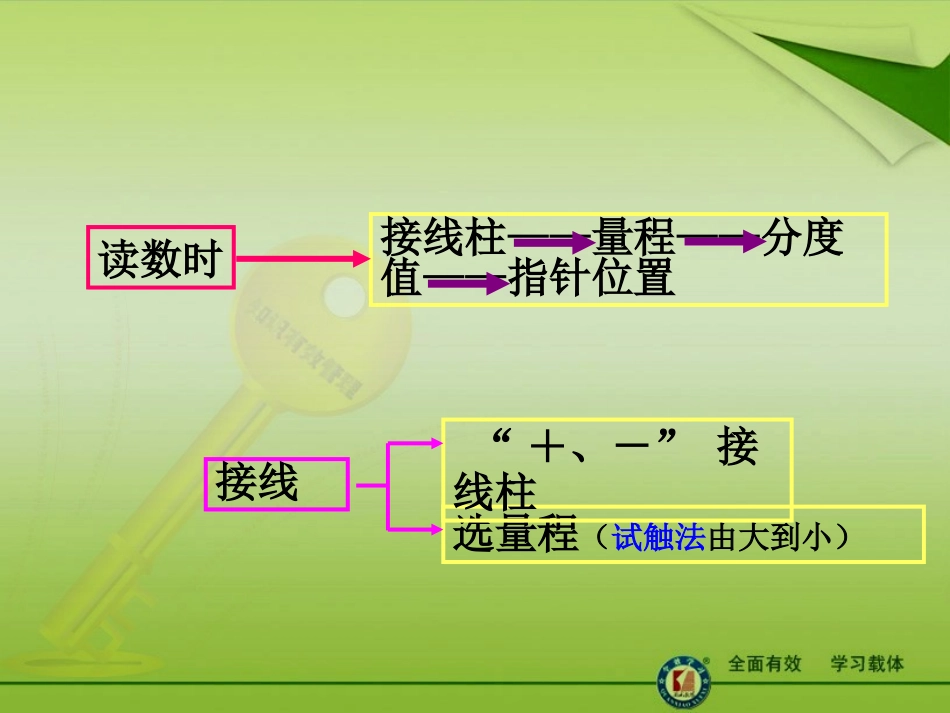

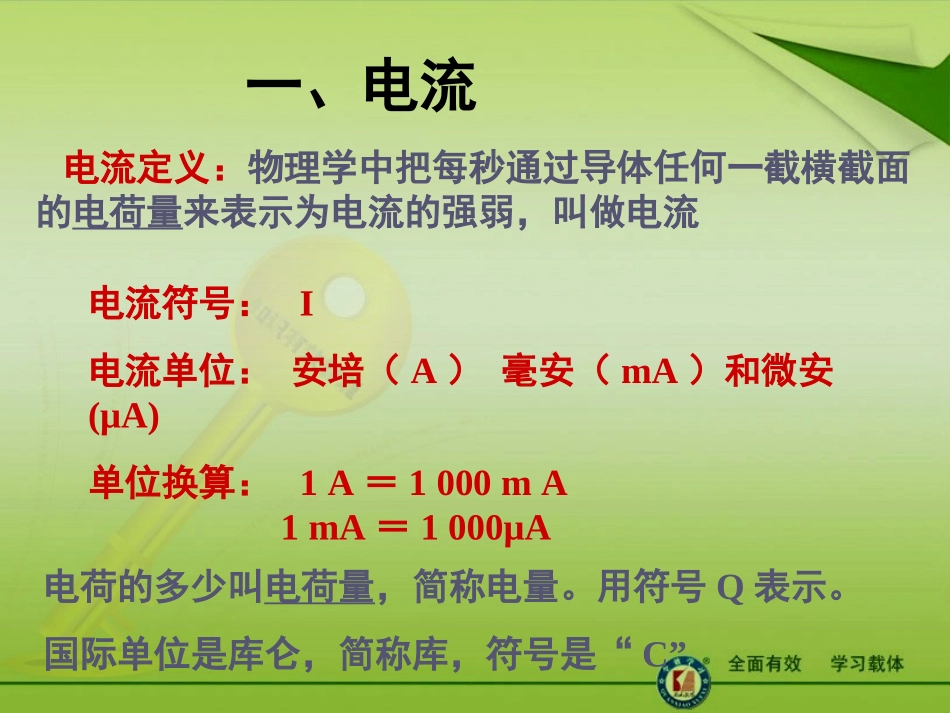

15.5串、并联电路中电流电压的规律回顾复习电流定义:物理学中把每秒通过导体任何一截横截面的电荷量来表示为电流的强弱,叫做电流电流符号:I电流单位:安培(A)毫安(mA)和微安(μA)单位换算:1A=1000mA1mA=1000μA电荷的多少叫电荷量,简称电量。用符号Q表示。国际单位是库仑,简称库,符号是“C”一、电流接线选量程(试触法由大到小)“+、-”接线柱接线柱——量程——分度值——指针位置读数时3.电流表的读数:(1)明确所选电流表的量程;(2)确定电流表的分度值;(3)由指针位置读出示数。0~0.6A0~3A0.02A0.1A量程分度值请读出下列电流表的示数。0.58A1.4A练一练××L1L2SA+-电流表的使用规则:①电流表必须串联在电路中;××SL1L2AA1A2+-+-②“+、-”接线柱的接法要正确;“+”流入“-”流出③被测电流不能超过电流表的量程;④绝对不允许不经过用电器而把电流表接在电源的两极。2.电压的单位:国际单位:伏特(volt),简称伏(V)。常用单位:千伏(kV);毫伏(mV)。换算:1kV=1000V=103V1mV=0.001V=10-3V(U)一、电压一、电压(1)伏特表是测量直流低值电压的一种仪器;(2)常用电压表的连接;(3)通常采用(0~3V)(0~15V)两个量程。1.电压表阅读说明书:外形见图,指针在标尺左端置零。标尺上有两种刻度,分别是0~3V,0~15V。调零器在读数窗正下方。接线柱分别标有“—”、“3”、“15”标记,其中“—”接线柱为公共端。二、电压的测量二、电压的测量用途结构2.练习用电压表测量电压实验(1)电压表怎样连接?V(2)电压表的读数读数步骤:第一步,看量程;第二步,看最小分度值;第三步,读数。(3)动手测量用电器两端的电压和电源两端的电压。(1)调零(把指针调到零刻度)后,把电压表与被测电路并联接入电路(只能与被测部分并联),“—”接线柱靠近电源的负极,“3”或“15”接线柱靠近电源的正极。(2)3V量程用“—”和“3”两接线柱,标尺每小格0.lV,每大格lV;15V量程用“—”和“15”两接线柱,标尺每小格0.5V,每大格5V。(3)估计被测电压,选择适当量程。如果判定被测电压不会超出15V,可以先用最大测量值为15V的量程。如果测得的电压不超过3V,为提高读数的准确性,可以改用最大测量值为3V的量程。提示将电压表接在小灯泡两端,接通电路,读取的数据是____V;将电压表接在电源两端,接通电路,读取的数据是____V。实验结果表明,电压表两次的示数是相等的,即在只有一个用电器的电路中,用电器两端的电压与电源电压相等。实验结果一节干电池电压为1.5V1只铅蓄电池的电压为2V,一组(3只)铅蓄电池的电压为6V照明电路的电压为220V动力电路电压是380伏对人体安全的电压,不高于36伏请记住下列电压值:请了解下列电压值:1、认识电压表电压表是测量电压的重要仪器,它的元件符号是:V电压表有两个量程:图a表示选用量程,分度值为;图b表示选用量程,分度值为;0~3V0.1V0~15V0.5V四、电压表1.两个表的读数各是多少?量程0~3V1.6V量程0~15V8V练一练2V2.三个表的读数各是多少?12.5V1V练一练3.连接电路,使小灯泡发光并且用电压表测量小灯泡两端的电压。练一练4.画出对应的电路图。V练一练3、电压表的使用方法:1、校零:检查电压表的指针是否对准零刻度线,如有偏差,进行较正。2、并联:电压表必须并联在电路中,使电流从标有“3”或“15”的“+”接线柱流入电压表,从“-”接线柱流出电压表(从“+”接线柱流入,从“-”接线柱流出)。3、使被测电压不超出电压表量程:在已知电路中电压大小时,直接选择合适的量程;若不能判断,则先用较大量程试触,然后进行选择合适的量程。仪表电流表电压表元件符号使用规则接法接线柱量程能否直接连到电源两极上学生用表量程分度值读数VA串联并联电流从“+”进从“-”出电流从“+”进从“-”出不能超过表的量程,先要试触不能超过表的量程,先要试触不能能0~0.6A0.02安0~3A0.1安3伏0.1伏15伏0.5伏先看量程再读先看量程再读小结:电压表和电流表的异同:串联电池组的电压等于每节电池的电压之和.电池组的电压规律:例1.下列说法中正确是()A.电路两端有...
