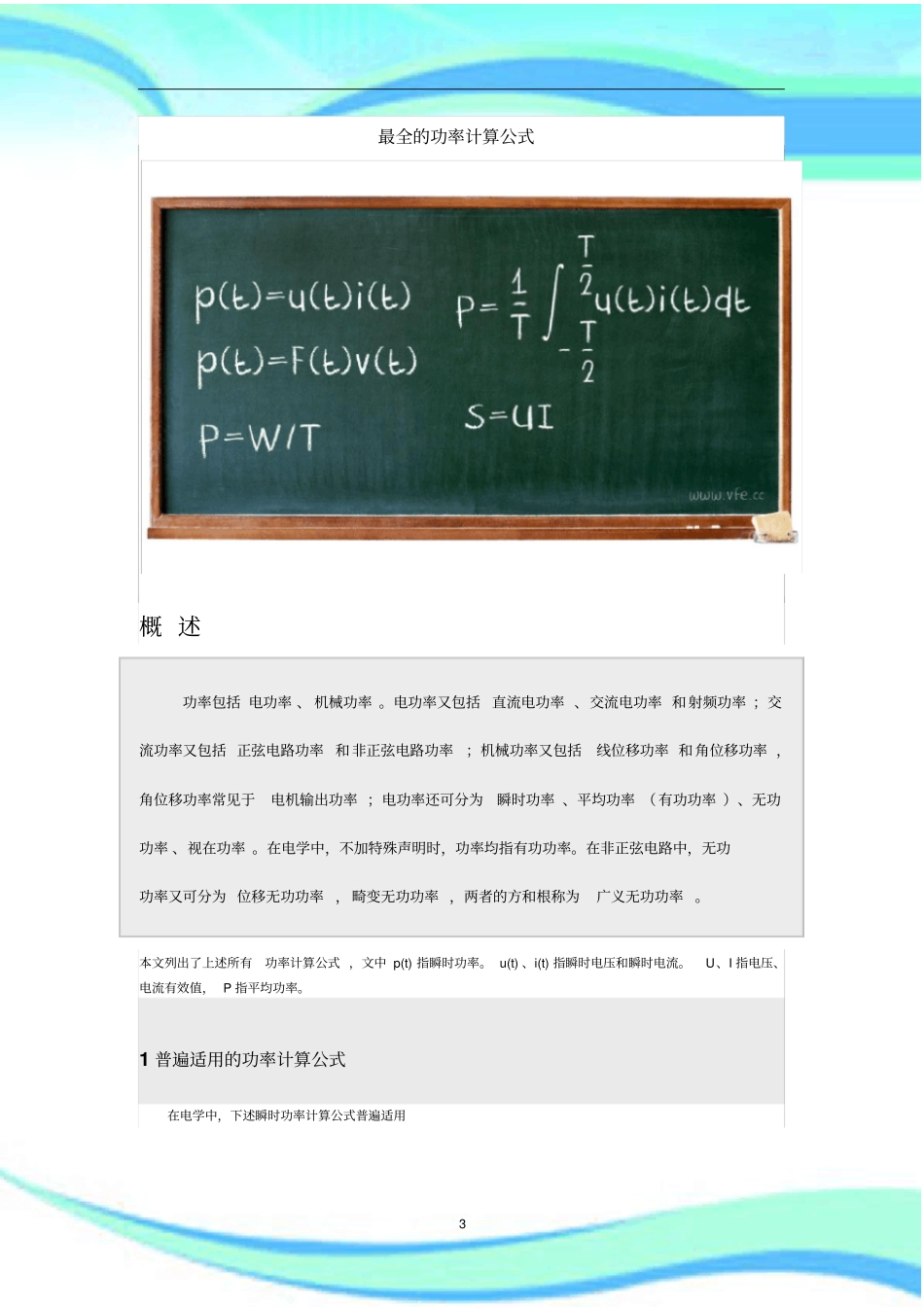

全的功率计算公式2————————————————————————————————作者：————————————————————————————————日期：3最全的功率计算公式概述功率包括电功率、机械功率。电功率又包括直流电功率、交流电功率和射频功率；交流功率又包括正弦电路功率和非正弦电路功率；机械功率又包括线位移功率和角位移功率，角位移功率常见于电机输出功率；电功率还可分为瞬时功率、平均功率（有功功率）、无功功率、视在功率。在电学中，不加特殊声明时，功率均指有功功率。在非正弦电路中，无功功率又可分为位移无功功率，畸变无功功率，两者的方和根称为广义无功功率。本文列出了上述所有功率计算公式，文中p(t)指瞬时功率。u(t)、i(t)指瞬时电压和瞬时电流。U、I指电压、电流有效值，P指平均功率。1普遍适用的功率计算公式在电学中，下述瞬时功率计算公式普遍适用4在力学中，下述瞬时功率计算公式普遍适用在电学和力学中，下述平均功率计算公式普遍适用W为时间T内做的功。在电学中，上述平均功率P也称有功功率，P=W/T作为有功功率计算公式普遍适用。在电学中，公式（3）还可用下述积分方式表示其中，T为周期交流电信号的周期、或直流电的任意一段时间、或非周期交流电的任意一段时间。电学中，公式（3）和（4）的物理意义完全相同。电学中，对于二端元件或二端电路，下述视在功率计算公式普遍适用：2直流电功率计算公式已知电压、电流时采用上述计算公式。已知电压、电阻时采用上述计算公式。5已知电流、电阻时采用上述计算公式。针对直流电路，下图分别列出了电压、电流、功率、电阻之间相互换算关系。3正弦交流电功率计算公式正弦交流电无功功率计算公式：正弦交流电有功功率计算公式：正弦电流电路中的有功功率、无功功率、和视在功率三者之间是一个直角三角形的关系：当负载为纯电阻时，下式成立：6此时，直流电功率计算公式同样适用于正弦交流电路。4非正弦交流电功率计算公式非正弦交流电功率计算公式采用普适公式（3）或（4）对于周期非正弦交流电，将周期交变电压电流进行傅里叶变换，展开为傅里叶级数，有功功率计算公式还可表示为：上式中，当n仅取一个值时，例如：n=1，上式成为基波有功功率计算公式；n=3，上式成为三次谐波有功功率计算公式。在非正弦电路中，有功功率和视在功率的定义不变，然而，此时，电压、电流相位差已经没有明确的物理意义，此时，Q按照下述公式定义：式中，Un、In为n次谐波的有效值，当n=1时，U1、I1称为基波有效值。然而，此时，由于Q与基波及谐波电压、电流的相位角相关，称为位移无功功率。为此，引入畸变无功功率D，畸变无功功率计算公式如下：7畸变无功功率有时也称畸变功率，上式中，N为电压、电流最大谐波次数中的小者。某些文献中也将Q称为无功功率，而将Q和D的方和根称为广义无功功率。对比位移无功功率和畸变无功功率的计算公式，可以发现：Q是相同频率的电压分量与电流分量相位移不同产生的无功；而畸变无功功率则是不同频率电压及电流分量之间产生的无功。这一点很容易理解，前者是因为相同频率分量之间存在相位差。而后者由于频率不同，其相位差始终在变化，当然不会相等，而电压和电流相位不同，就会产生无功。非正弦电路中，视在功率S、有功功率P、位移无功功率Q、畸变无功功率D满足下述计算公式。5射频功率计算公式射频功率属于交流电功率，理论上具有与交流电功率相同的计算公式，但是，实际上在超高频和微波频段，有TEM波和非TEM波之分。在TEM波的同轴系统中，电压和电流虽有确切含意，但测量其绝对值很困难。在波导系统中，因为存在不同的电磁模式，电压和电流失去唯一性。在个频段和各传输系统中，功率是单值表征信号强度的重要方法。在射频范围直接测量功率代替了电压和电流的测量。6三相有功功率计算公式三相电路中，总有功功率等于各相有功功率的算术和。三相四线制电路中，通常采用三瓦计法分别测量每相的功率，三相有功功率计算公式如下：对于三相三线制电路，也可采用二瓦计法，三相功率计算公式为：8对于正弦三相对称电路，U、I为线电压、线电流有效值，φ为相电压与相电流的...
