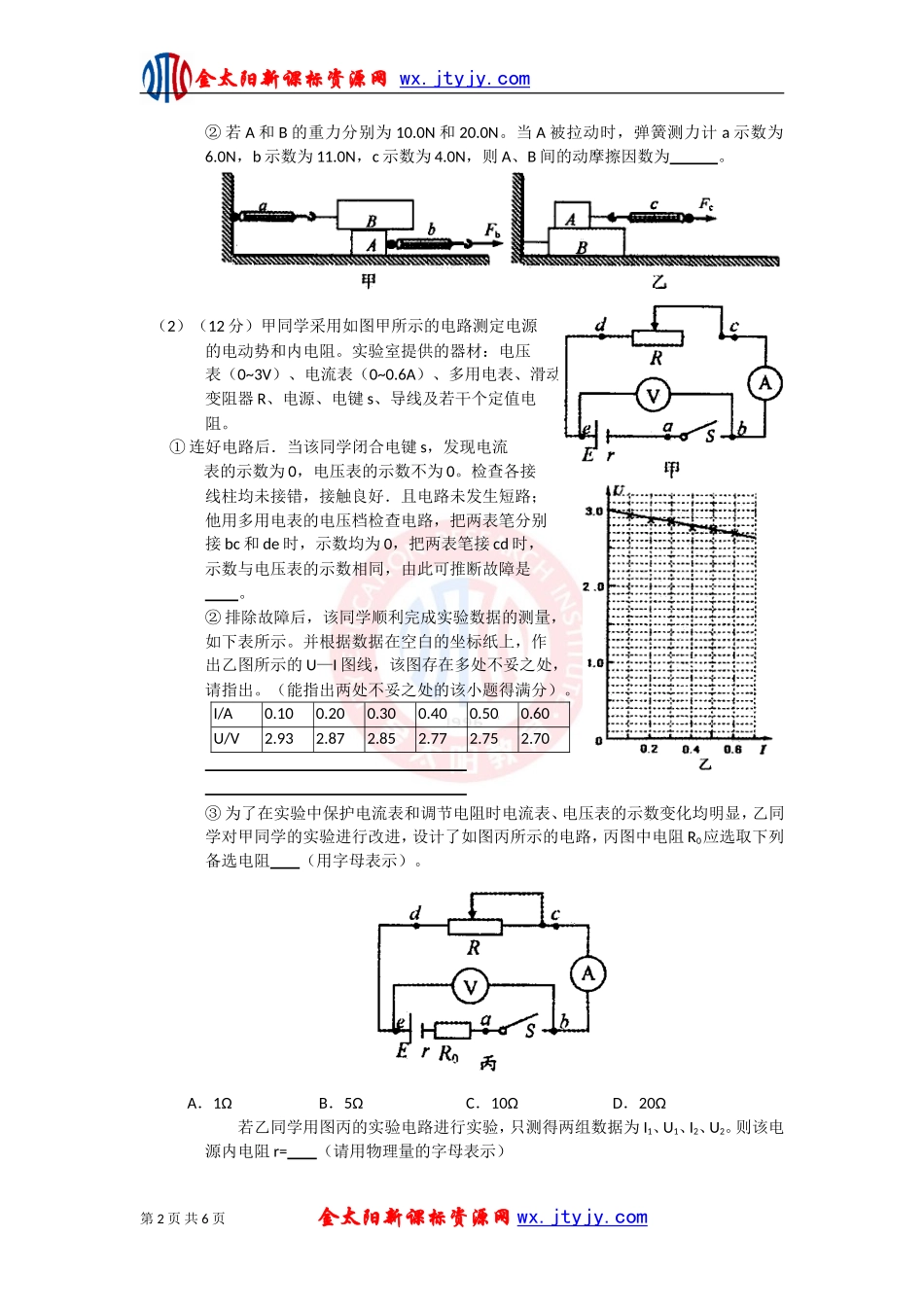

(a)(b)（c）（d）金太阳新课标资源网wx.jtyjy.com2012届高考物理二轮专题复习：实验专题训练题（五）1．I．（3分）在“长度的测量”实验中，调整卡尺两测脚间距离，主尺和游标的位置如图所示.此时卡尺两测脚间狭缝宽度为____________mm；若要狭缝宽度调到0.20mm，应使游标上第____________条刻度线与主尺上表示____________mm的刻度线重合.II．（12分）在把电流表改装成电压表的实验中，所用电流表G的满偏电流Ig=200μA，内阻Rg估计在400Ω到600Ω之间。（1）按图（a）测定电流表G的内阻Rg，需要选用合适的器材，现有供选用的器材如下：A．滑动变阻器（阻值范围0－200Ω）B．滑动变阻器（阻值范围0－1750Ω）C．电阻箱（阻值范围0－999Ω）D．电阻箱（阻值范围0－99999Ω）E．电源（电动势6Ｖ，内阻0.3Ω）F．电源（电动势12Ｖ，内阻0.6Ω）按实验要求，电路图中的R最好选用_____________，R’最好选用_____________，E最好选用_____________。（填入选用器材的字母代号）（2）假定由上述步骤已测出电流表内阻Rg=500Ω，现在通过串联一个24.5kΩ的电阻把它改装成为一个电压表，此电压表的量程为_____________V。（3）图（b）是测定未知电阻Rx的电路图，图（c）是电路中所需要的器材（虚线框内为上述已改装好的电压表），请按电路图画出连线，将所示器材接成实验电路。（4）测量时，电流表的读数为0.20Ａ，而改装后的电压表的表头读数如图（d）所示，那么Rx的阻值等于______________Ω。2．（18分）（1）（6分）为了用弹簧测力计测定两木块A和B间的动摩擦因数p，两位同学分别设计了如图所示甲、乙的实验方案。①为了用某一弹簧测力计的示数表示A和B之间的滑动摩擦力大小，你认为方案更合理。第1页共6页金太阳新课标资源网wx.jtyjy.com金太阳新课标资源网wx.jtyjy.com②若A和B的重力分别为10.0N和20.0N。当A被拉动时，弹簧测力计a示数为6.0N，b示数为11.0N，c示数为4.0N，则A、B间的动摩擦因数为。（2）（12分）甲同学采用如图甲所示的电路测定电源的电动势和内电阻。实验室提供的器材：电压表（0~3V）、电流表（0~0.6A）、多用电表、滑动变阻器R、电源、电键s、导线及若干个定值电阻。①连好电路后．当该同学闭合电键s，发现电流表的示数为0，电压表的示数不为0。检查各接线柱均未接错，接触良好．且电路未发生短路；他用多用电表的电压档检查电路，把两表笔分别接bc和de时，示数均为0，把两表笔接cd时，示数与电压表的示数相同，由此可推断故障是。②排除故障后，该同学顺利完成实验数据的测量，如下表所示。并根据数据在空白的坐标纸上，作出乙图所示的U—I图线，该图存在多处不妥之处，请指出。（能指出两处不妥之处的该小题得满分）。I/A0.100.200.300.400.50[0.60U/V2.932.872.852.772.752.70③为了在实验中保护电流表和调节电阻时电流表、电压表的示数变化均明显，乙同学对甲同学的实验进行改进，设计了如图丙所示的电路，丙图中电阻R0应选取下列备选电阻（用字母表示）。A．1ΩB．5ΩC．10ΩD．20Ω若乙同学用图丙的实验电路进行实验，只测得两组数据为I1、U1、I2、U2。则该电源内电阻r=（请用物理量的字母表示）第2页共6页金太阳新课标资源网wx.jtyjy.com金太阳新课标资源网wx.jtyjy.com3．I．（6分）某同学设计了一个测定激光波长的实验装置如图甲所示，激光器发出的一束直径很小的红色激光进入一个一端装有双缝、另一端装有感光片的遮光筒，感光片的位置上出现一排等距的亮点，图乙中的黑点代表亮点的中心位置。（1）通过量出相邻光点的距离可算出激光的波长，据资料介绍，若双缝的缝间距离为a，则双缝到感光片的距离为L，感光片上相邻两光点间的距离为b，则光的波长。该同学测的L=1.0000m，双缝间距a=0.220mm，用带十分度游标的卡尺测感光片上的点间距时，尺与点的中心位置如图乙所示。图乙中第一个光点到第四个光点的距离是mm。实验中激光的波长λ=m（保留两位有效数字）（2）如果实验时将红激光换成蓝激光，屏上相邻两光点间的距离将。（变大、变小、不变）II．（12分）现要测量电流表G1的内阻，给出下列器材：电流表G1（量程5mA，内阻r1约为150左右），电流表G2（量程...
