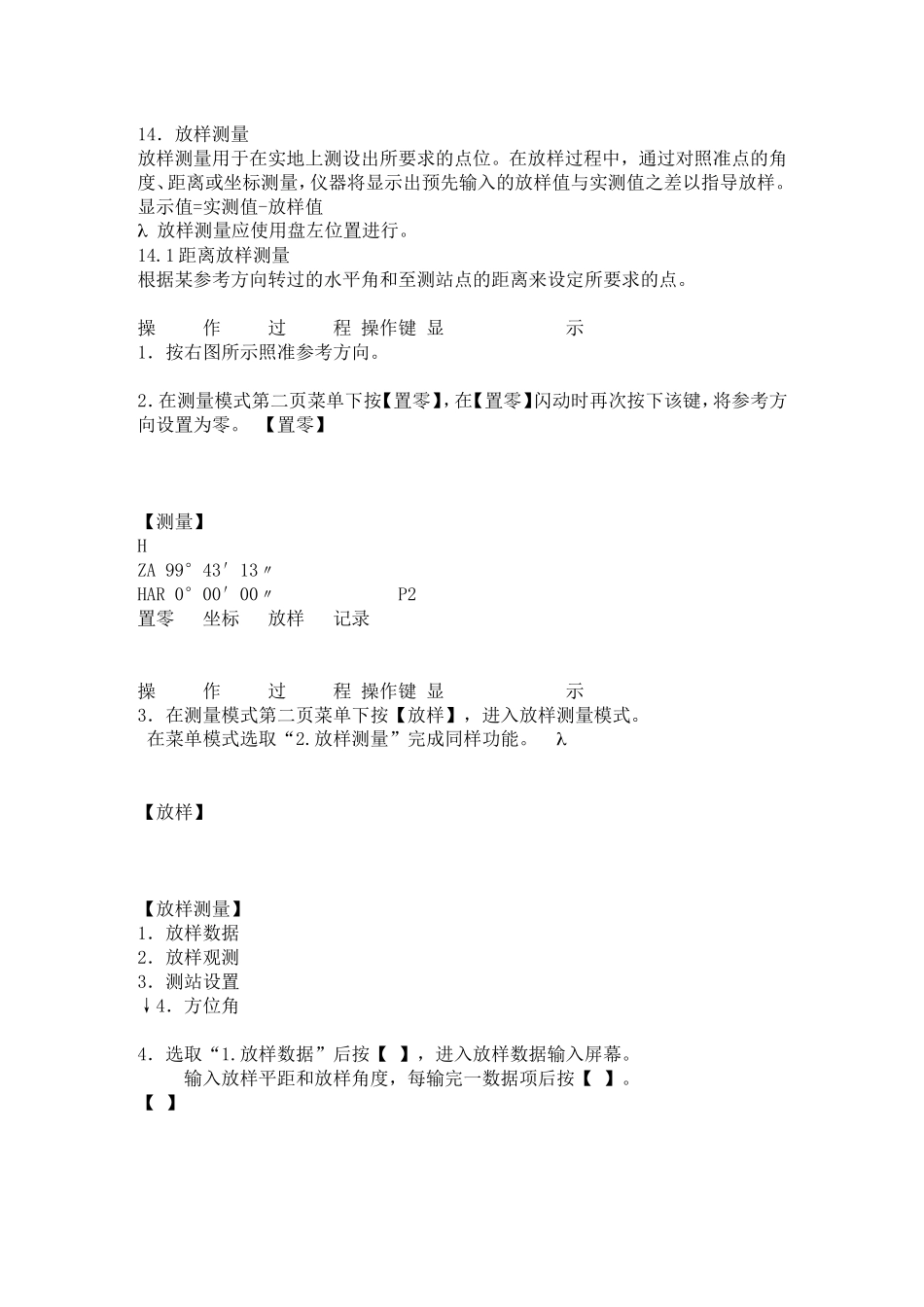

14．放样测量放样测量用于在实地上测设出所要求的点位
在放样过程中，通过对照准点的角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样
显示值=实测值-放样值放样测量应使用盘左位置进行
1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点
操作过程操作键显示1．按右图所示照准参考方向
2．在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键，将参考方向设置为零
【置零】【测量】HZA99°43′13〃HAR0°00′00〃P2置零坐标放样记录操作过程操作键显示3．在测量模式第二页菜单下按【放样】，进入放样测量模式
在菜单模式选取“2
放样测量”完成同样功能
【放样】【放样测量】1．放样数据2．放样观测3．测站设置↓4．方位角4．选取“1
放样数据”后按【】，进入放样数据输入屏幕
输入放样平距和放样角度，每输完一数据项后按【】

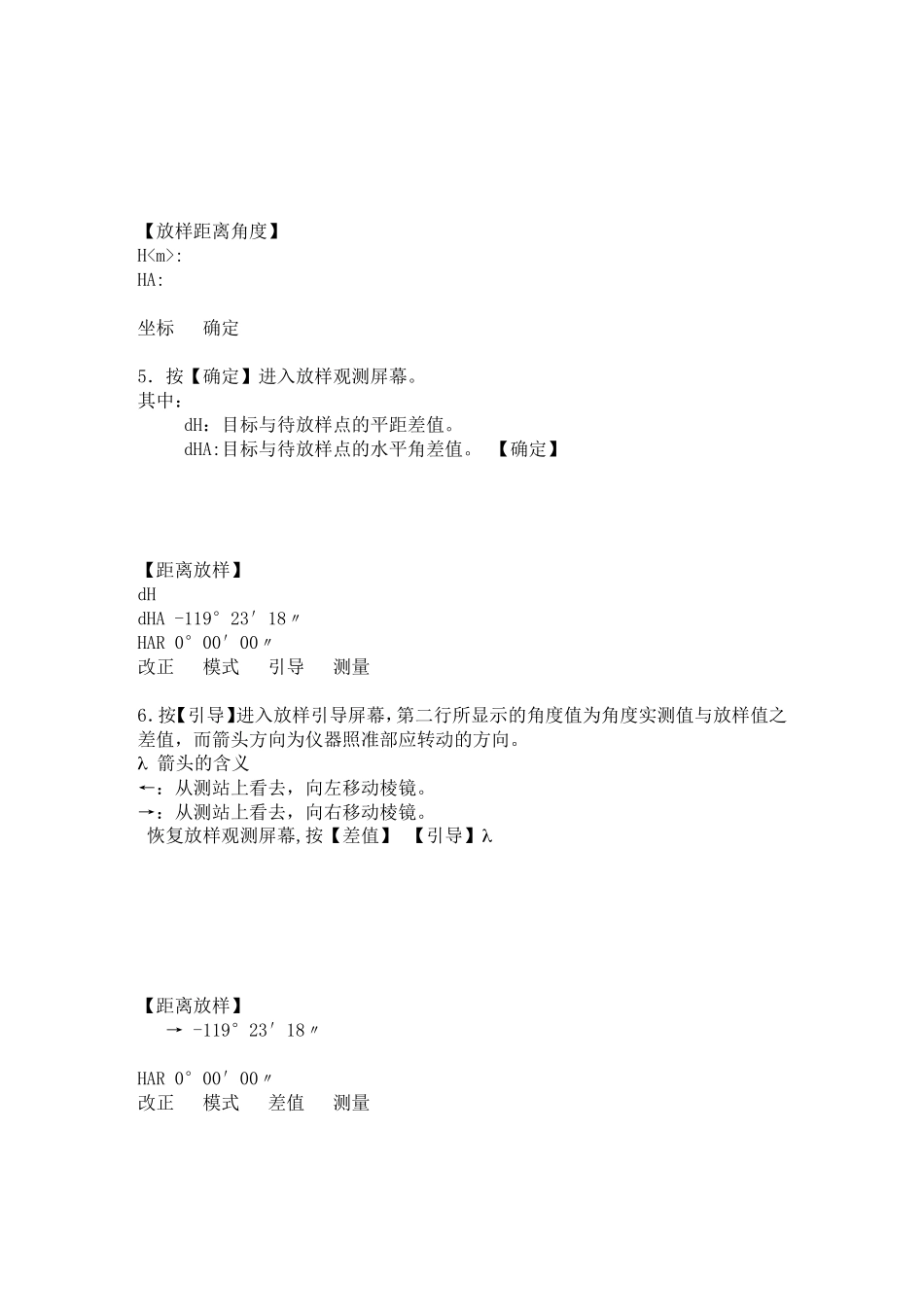

【】【放样距离角度】H:HA:坐标确定5．按【确定】进入放样观测屏幕
其中：dH：目标与待放样点的平距差值
dHA:目标与待放样点的水平角差值
【确定】【距离放样】dHdHA-119°23′18〃HAR0°00′00〃改正模式引导测量6．按【引导】进入放样引导屏幕，第二行所显示的角度值为角度实测值与放样值之差值，而箭头方向为仪器照准部应转动的方向
箭头的含义←：从测站上看去，向左移动棱镜
→：从测站上看去，向右移动棱镜
恢复放样观测屏幕,按【差值】【引导】【距离放样】→-119°23′18〃HAR0°00′00〃改正模式差值测量操作过程操作键显示7

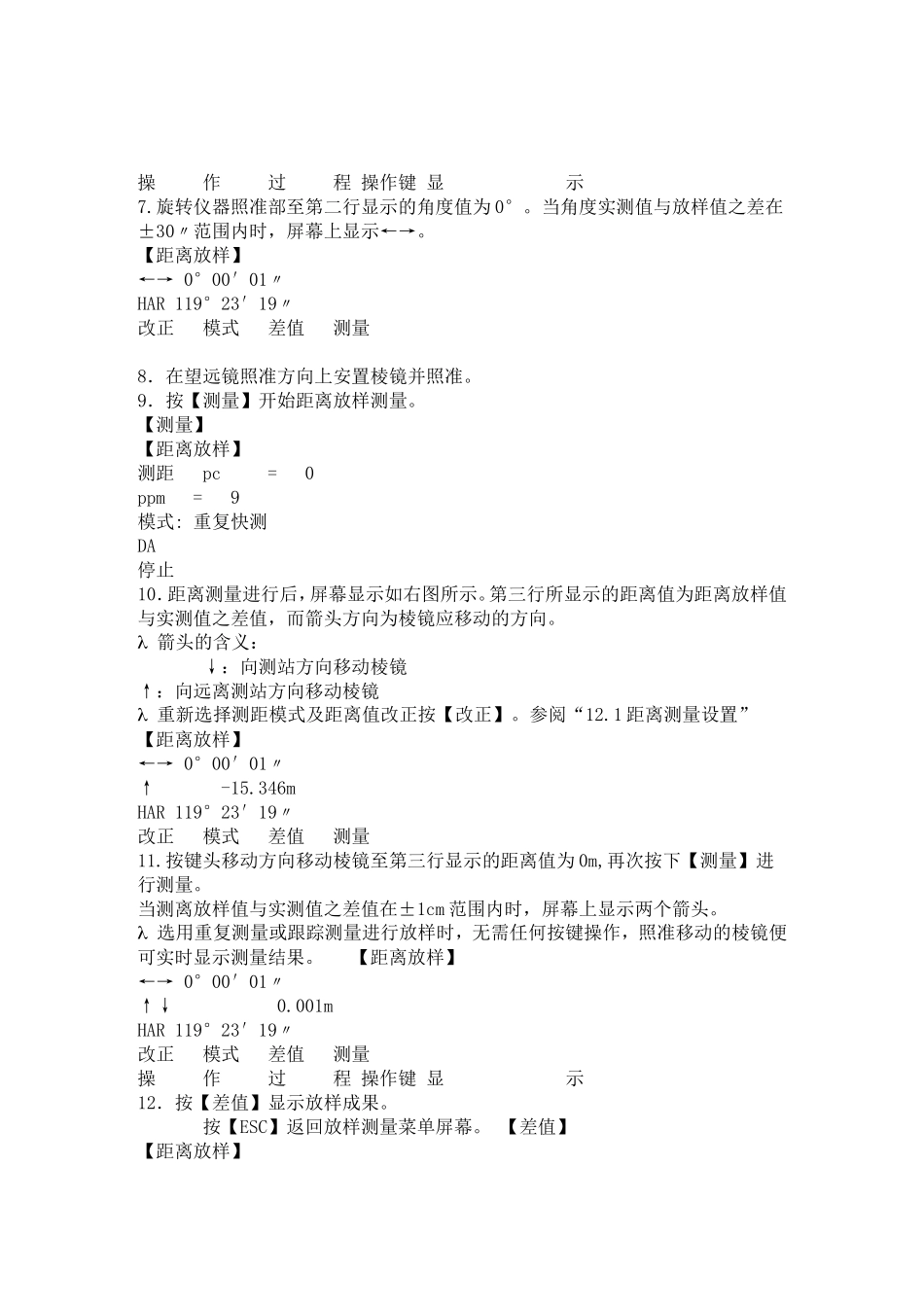

旋转仪器照准部至第二行显示的角度值为0°
当角度实测值与放样值之差在±30〃范围内时，屏幕上显示←→
【距离放样】←→0°00′01〃HAR119°23′19〃改正模式差值测量8．在望远镜照准方向上安置棱镜并照准
9．按【测量】开始距离放样测量
