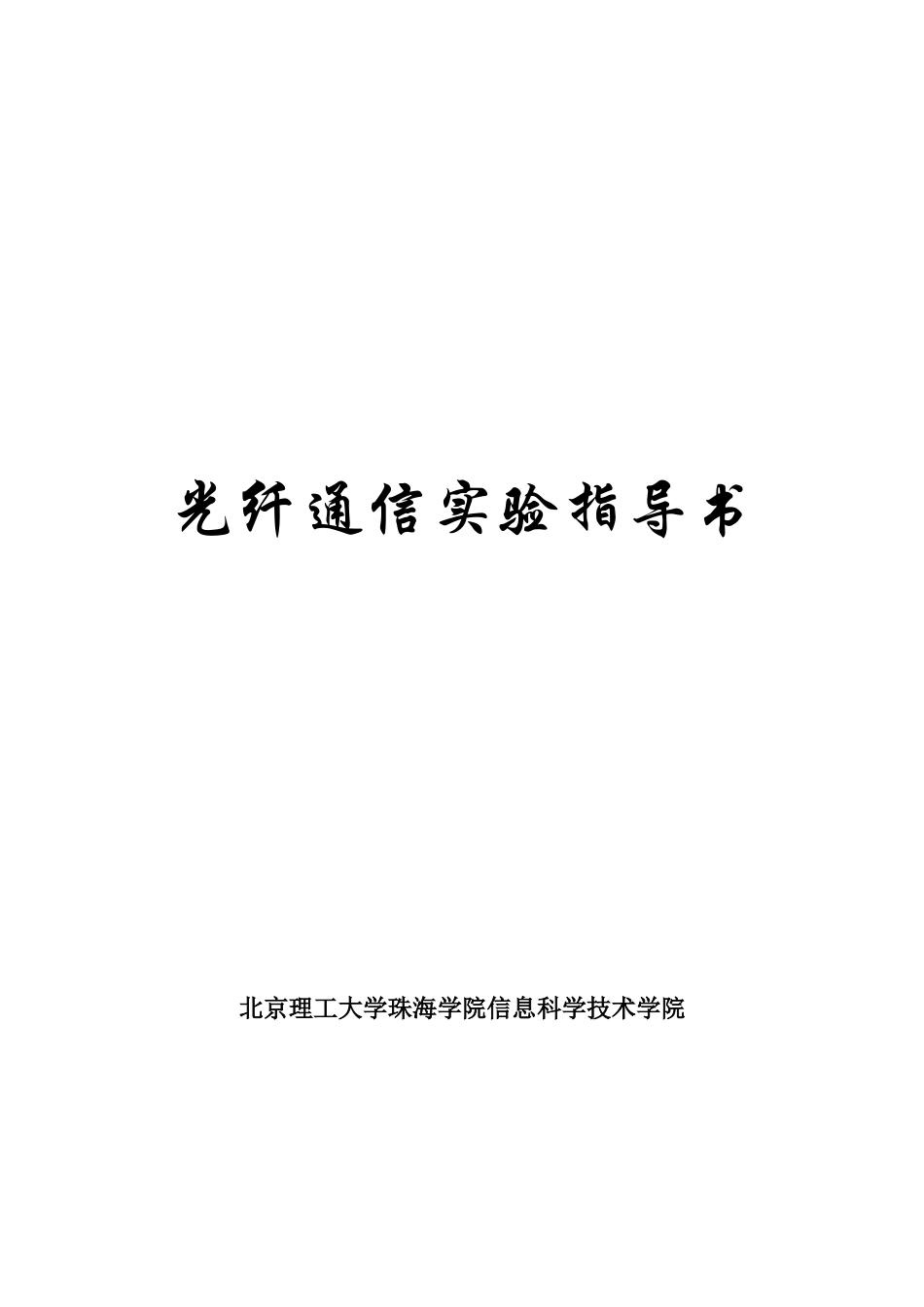

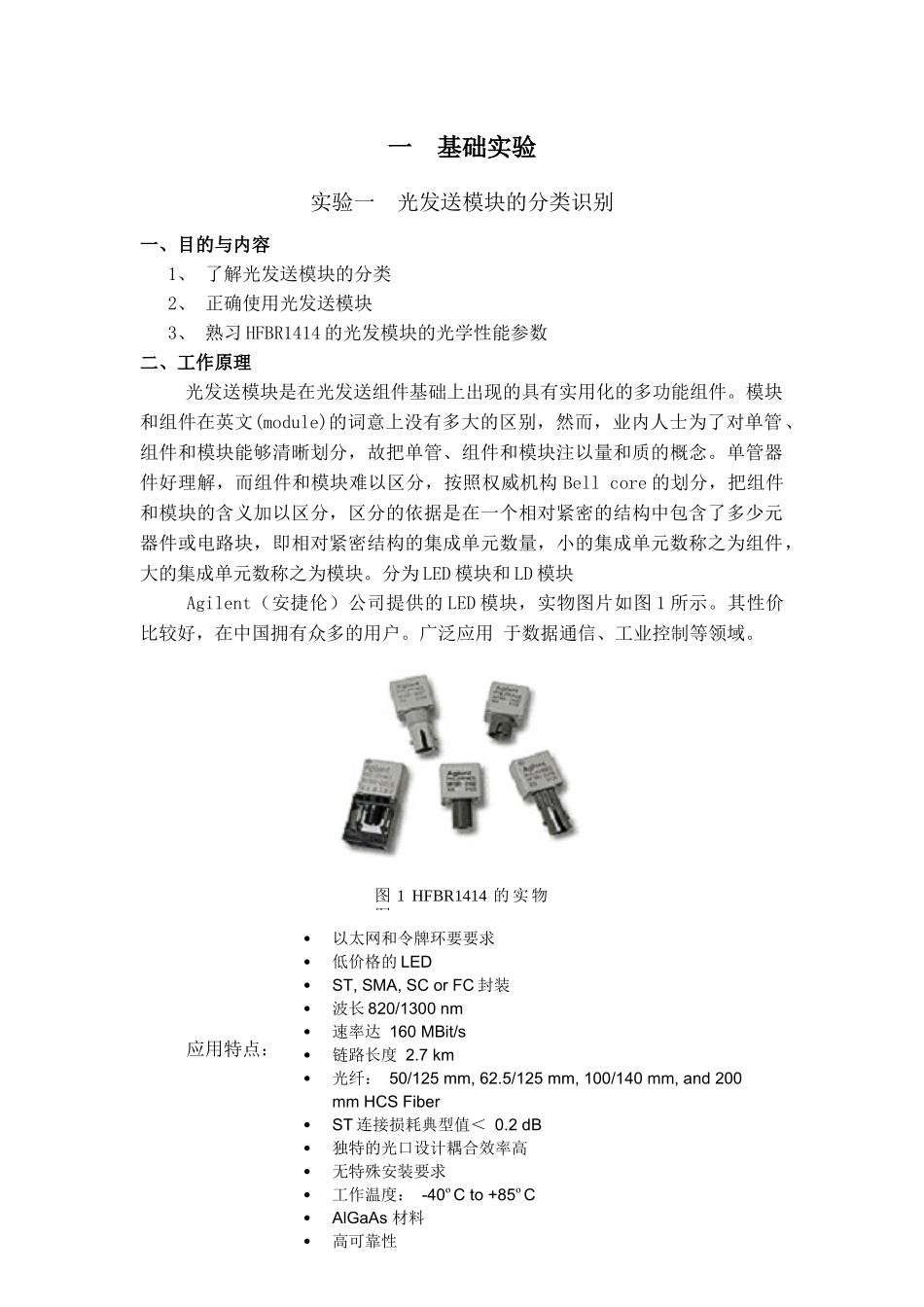

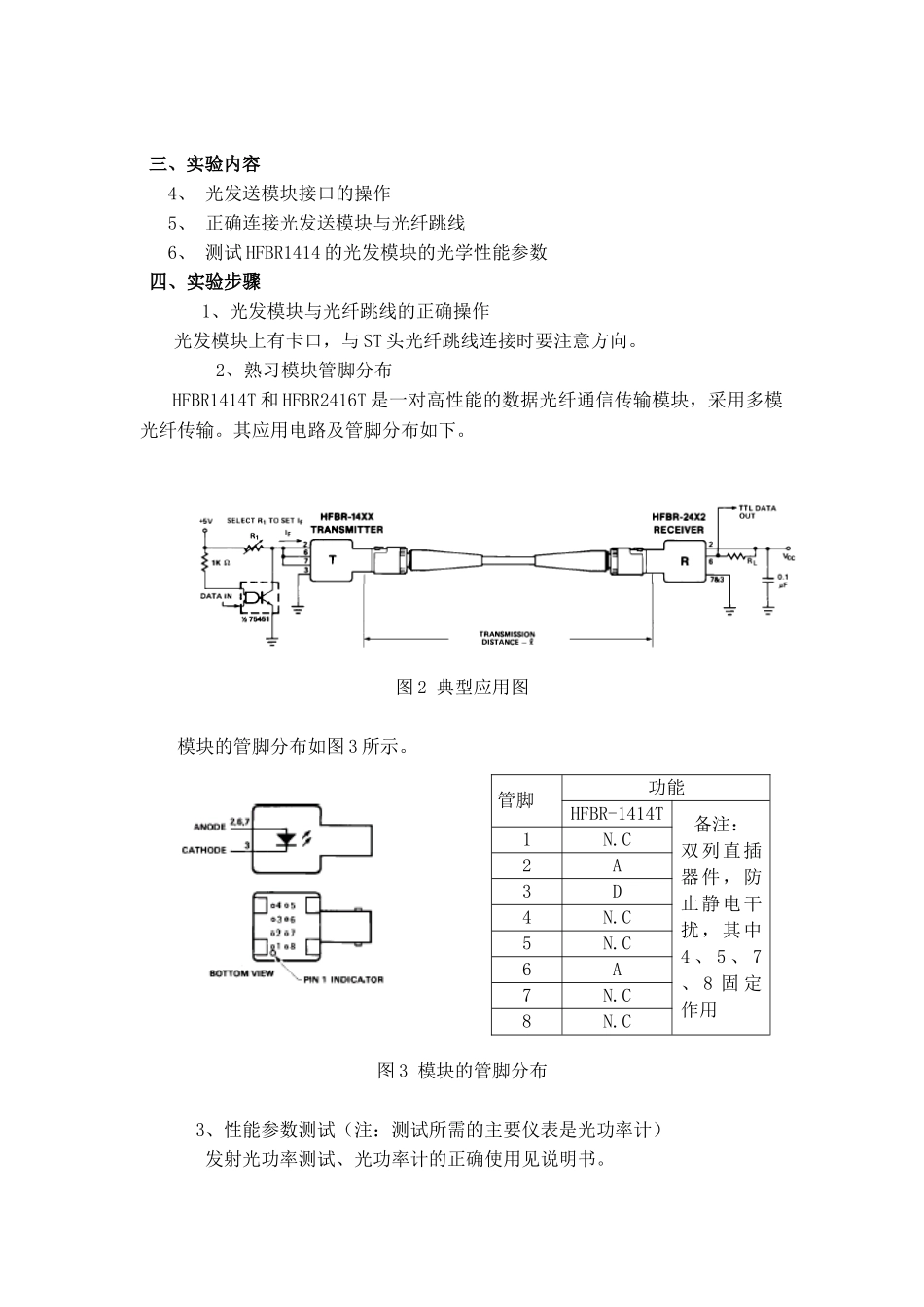

光纤通信实验指导书北京理工大学珠海学院信息科学技术学院一基础实验实验一光发送模块的分类识别一、目的与内容1、了解光发送模块的分类2、正确使用光发送模块3、熟习HFBR1414的光发模块的光学性能参数二、工作原理光发送模块是在光发送组件基础上出现的具有实用化的多功能组件。模块和组件在英文(module)的词意上没有多大的区别，然而，业内人士为了对单管、组件和模块能够清晰划分，故把单管、组件和模块注以量和质的概念。单管器件好理解，而组件和模块难以区分，按照权威机构Bellcore的划分，把组件和模块的含义加以区分，区分的依据是在一个相对紧密的结构中包含了多少元器件或电路块，即相对紧密结构的集成单元数量，小的集成单元数称之为组件，大的集成单元数称之为模块。分为LED模块和LD模块Agilent（安捷伦）公司提供的LED模块，实物图片如图1所示。其性价比较好，在中国拥有众多的用户。广泛应用于数据通信、工业控制等领域。应用特点：以太网和令牌环要要求低价格的LEDST,SMA,SCorFC封装波长820/1300nm速率达160MBit/s链路长度2.7km光纤：50/125mm,62.5/125mm,100/140mm,and200mmHCSFiberST连接损耗典型值＜0.2dB独特的光口设计耦合效率高无特殊安装要求工作温度：-40ºCto+85ºCAlGaAs材料高可靠性图1HFBR1414的实物图三、实验内容4、光发送模块接口的操作5、正确连接光发送模块与光纤跳线6、测试HFBR1414的光发模块的光学性能参数四、实验步骤1、光发模块与光纤跳线的正确操作光发模块上有卡口，与ST头光纤跳线连接时要注意方向。2、熟习模块管脚分布HFBR1414T和HFBR2416T是一对高性能的数据光纤通信传输模块，采用多模光纤传输。其应用电路及管脚分布如下。图2典型应用图模块的管脚分布如图3所示。图3模块的管脚分布3、性能参数测试（注：测试所需的主要仪表是光功率计）发射光功率测试、光功率计的正确使用见说明书。管脚功能HFBR-1414T备注：双列直插器件，防止静电干扰，其中4、5、7、8固定作用1N.C2A3D4N.C5N.C6A7N.C8N.C光功率的正常值如上表所示。1、打开位于实验箱右侧的220V电源开关2、将光发送与接收模块①上电源开关向左拔动，给模块加电3、取下模块①上光发XS101的保护塑料套，用光纤跳线将XS101与光功率计连接，按下、抬起KS101按键开关，分别测量模块HFBR141T的发光功率P。五、实验报告要求1.分析模块的工作原理，叙述其工作过程。2.根据测试的实验数据，写出光功率的测试结果。3.写出本次实验的心得体会，以及对本次实验的改进意见。实验二光接收模块的分类识别一、实验目的与内容1、了解光发送模块的分类2、正确使用光接收模块3、熟习HFBR2416的光发模块的光学性能参数二、工作原理光接收机组件的功能是将经光纤传送的光信号经组件内的光电二极管还原成电信号。因此光接收机组件的核心是光电二极管和放大光电二极管输出的前置放大器。一个最简单的光接收组件就是将光电二极管和前置放大器组装在一个密封容器所形成的组件。为了输入和输出有良好的阻抗匹配，组件内还需配置阻抗匹配网络。为了光电二极管工作，还需配置直流偏置电路。为避免光返回光纤，在组件内还采取防反射措施。与半导体激光器组件不同的是光电二极管一般都不需要致冷器。图1是光接收组件的框图。图1光接收组件框图组件中的光电二极管可以是PIN也可以是APD，究竟采用PIN还是APD，要视应用场合而定。一般来说，PIN光电二极管具有较好的光电转换线性度、不需要高的工作电压、响应速度快等优点。APD最大的优点是它具有载流子倍增效应，其探测灵敏度特别高，但需要较高的偏置电压和温度补偿电路。从简化光接收机电路考虑，一般情况下多喜欢采用PIN光电二极管作光探测器。前置放大器的主要作用是保持探测的电信号不失真的放大和保证噪声最小，一般采用场效应晶体管（FET）。Agilent（安捷伦）公司提供的LED模块，实物图片如图2所示。其性价比较好，在中国拥有众多的用户。广泛应用于数据通信、工业控制等领域。应用特点：三、实验内容1、光接收模块接口的操作2、正确连接光接收模块与光纤跳线3、测试HFBR2416的光收模块的性能参数四、实验步骤1、光接收模块与...
