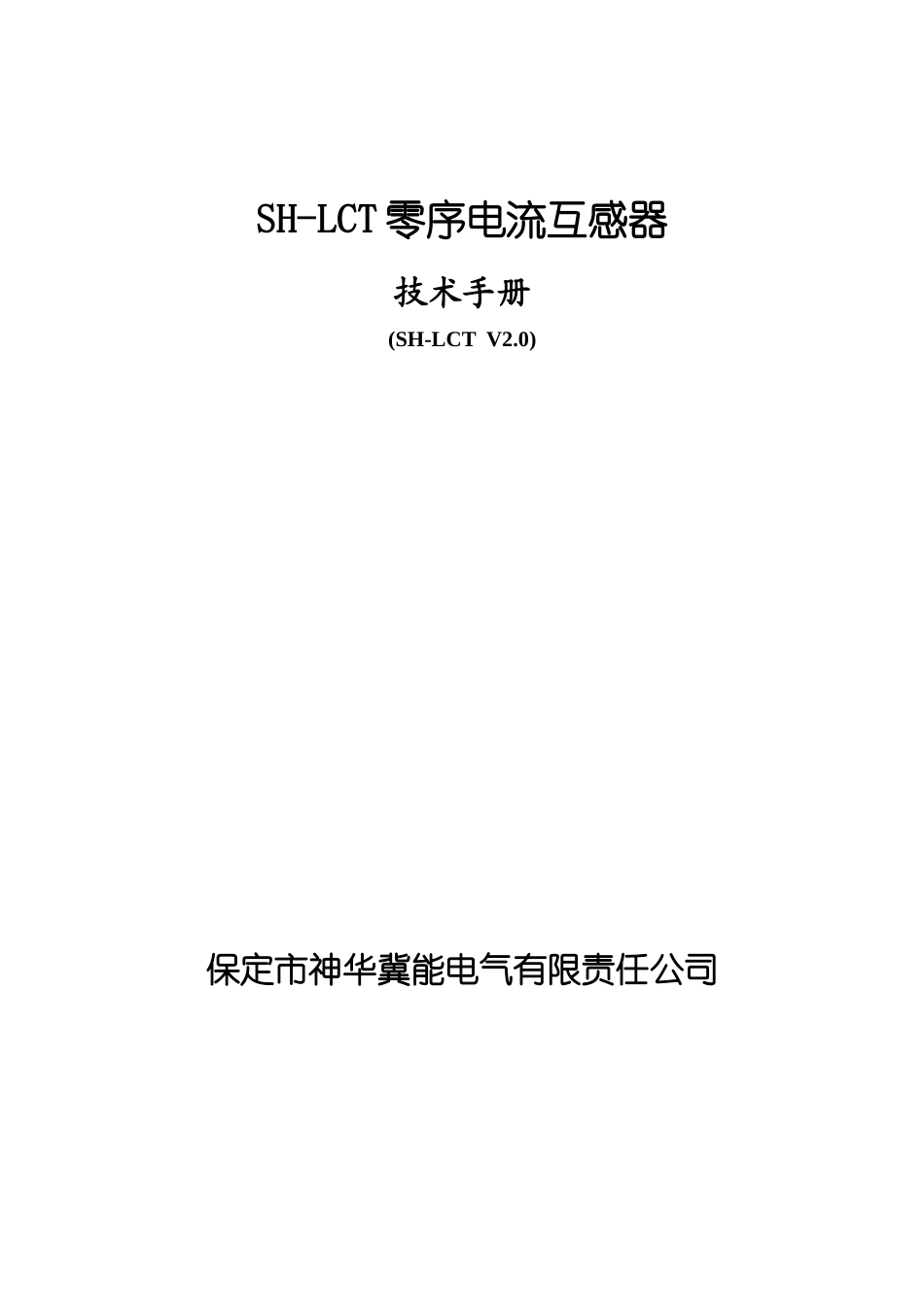

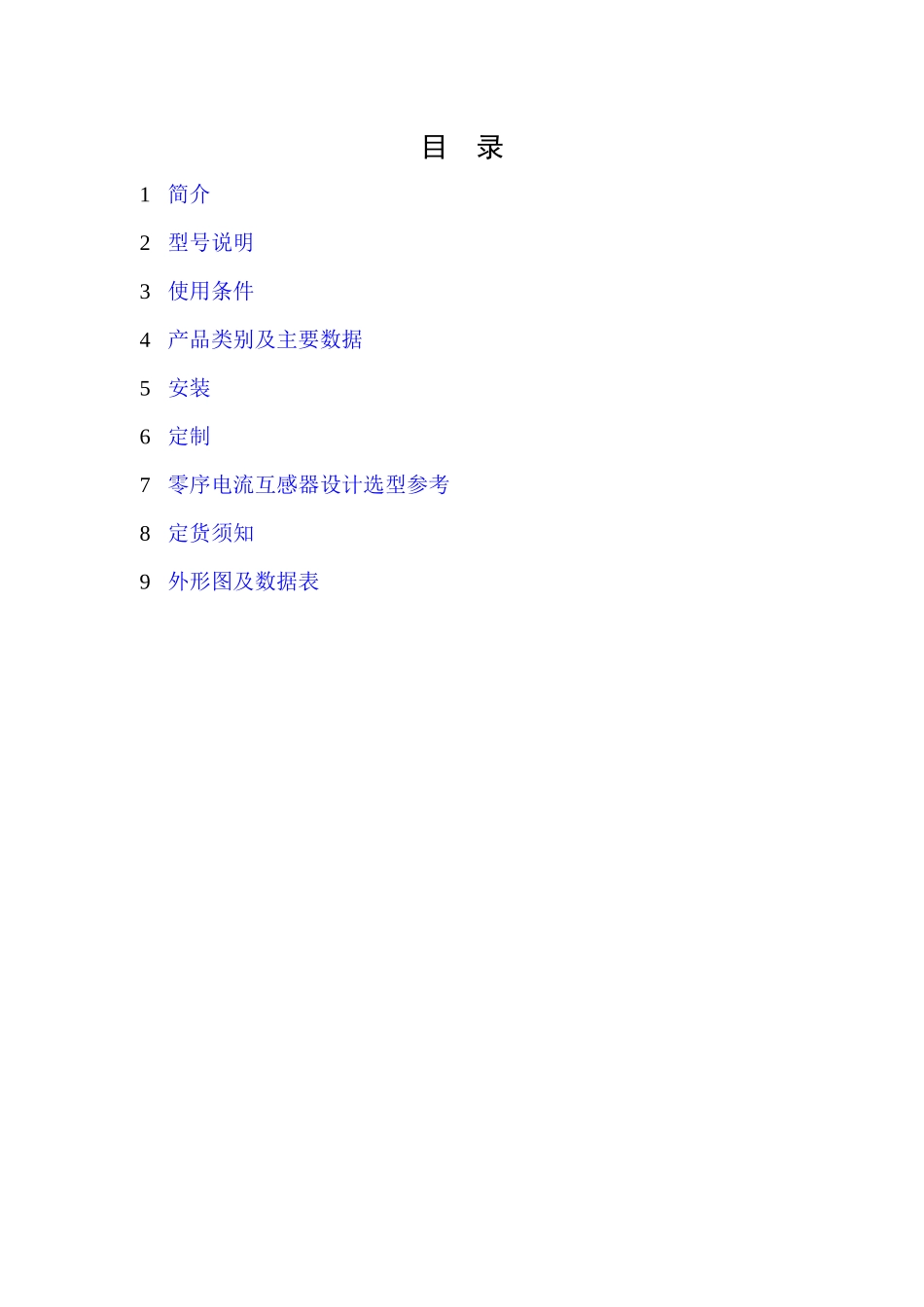

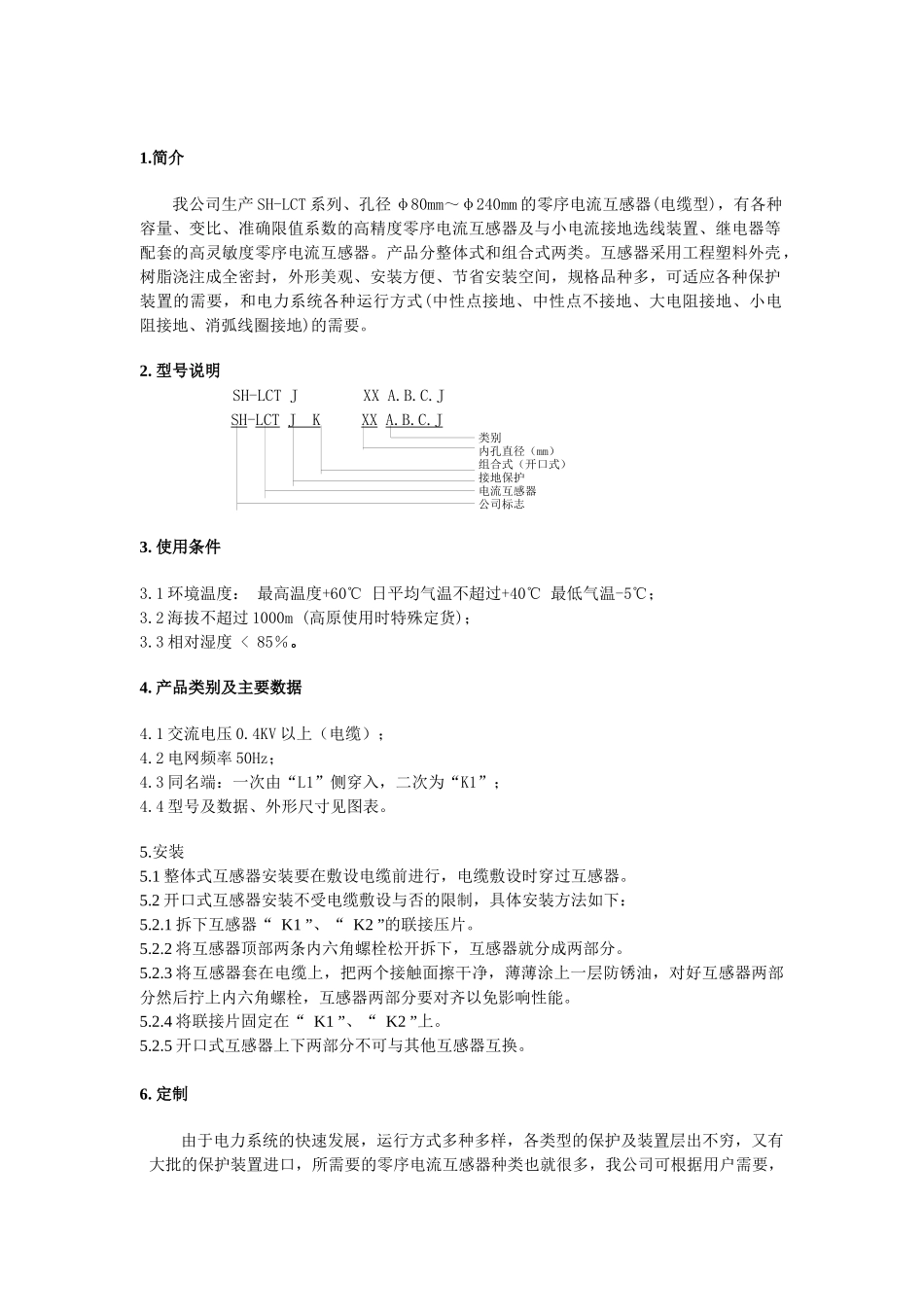

SH-LCT 零序电流互感器技术手册(SH-LCT V2.0)保定市神华冀能电气有限责任公司目 录1 简介2 型号说明3 使用条件4 产品类别及主要数据5 安装6 定制7 零序电流互感器设计选型参考8 定货须知9 外形图及数据表1.简介我公司生产 SH-LCT 系列、孔径 φ80mm～φ240mm 的零序电流互感器(电缆型)，有各种容量、变比、准确限值系数的高精度零序电流互感器及与小电流接地选线装置、继电器等配套的高灵敏度零序电流互感器。产品分整体式和组合式两类。互感器采用工程塑料外壳，树脂浇注成全密封，外形美观、安装方便、节省安装空间，规格品种多，可适应各种保护装置的需要，和电力系统各种运行方式(中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地)的需要。2. 型号说明 SH-LCT J XX A.B.C.JSH-LCT J K XX A.B.C.J类别内孔直径（mm）组合式（开口式）接地保护电流互感器公司标志3. 使用条件3.1 环境温度： 最高温度+60℃ 日平均气温不超过+40℃ 最低气温-5℃；3.2 海拔不超过 1000m (高原使用时特殊定货)；3.3 相对湿度 < 85％。 4. 产品类别及主要数据 4.1 交流电压 0.4KV 以上（电缆）；4.2 电网频率 50Hz；4.3 同名端：一次由“L1”侧穿入，二次为“K1”；4.4 型号及数据、外形尺寸见图表。 5.安装5.1 整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。5.2 开口式互感器安装不受电缆敷设与否的限制，具体安装方法如下：5.2.1 拆下互感器“ K1 ”、“ K2 ”的联接压片。5.2.2 将互感器顶部两条内六角螺栓松开拆下，互感器就分成两部分。5.2.3 将互感器套在电缆上，把两个接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分然后拧上内六角螺栓，互感器两部分要对齐以免影响性能。5.2.4 将联接片固定在“ K1 ”、“ K2 ”上。5.2.5 开口式互感器上下两部分不可与其他互感器互换。 6. 定制由于电力系统的快速发展，运行方式多种多样，各类型的保护及装置层出不穷，又有大批的保护装置进口，所需要的零序电流互感器种类也就很多，我公司可根据用户需要，设计生产各种零序电流互感器和各种内孔的互感器以及其配套的保护装置内的变送传感器。 7.零序电流互感器设计选型参考7.1 没有精度和变比的高灵敏度零序电流互感器 这种零序电流互感器主要用在中性点不接地或经消弧线圈接地系统。7.1.1 小电流接地选线装置用零序电流互感器小电流接地选线装置本身没有整定值...
