信号基础实训日记VIP免费

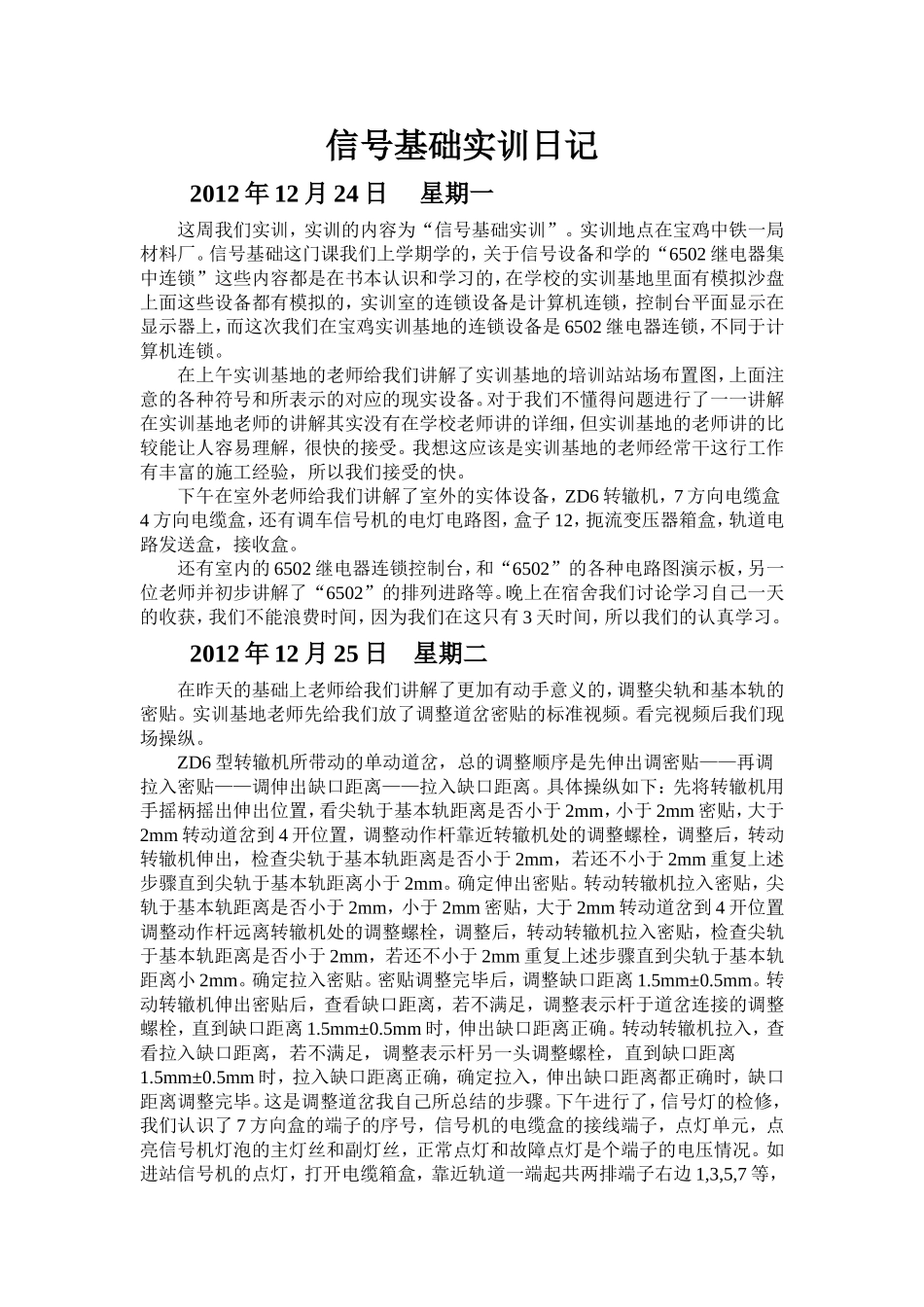

信号基础实训日记2012年12月24日星期一这周我们实训，实训的内容为“信号基础实训”。实训地点在宝鸡中铁一局材料厂。信号基础这门课我们上学期学的，关于信号设备和学的“6502继电器集中连锁”这些内容都是在书本认识和学习的，在学校的实训基地里面有模拟沙盘上面这些设备都有模拟的，实训室的连锁设备是计算机连锁，控制台平面显示在显示器上，而这次我们在宝鸡实训基地的连锁设备是6502继电器连锁，不同于计算机连锁。在上午实训基地的老师给我们讲解了实训基地的培训站站场布置图，上面注意的各种符号和所表示的对应的现实设备。对于我们不懂得问题进行了一一讲解在实训基地老师的讲解其实没有在学校老师讲的详细，但实训基地的老师讲的比较能让人容易理解，很快的接受。我想这应该是实训基地的老师经常干这行工作有丰富的施工经验，所以我们接受的快。下午在室外老师给我们讲解了室外的实体设备，ZD6转辙机，7方向电缆盒4方向电缆盒，还有调车信号机的电灯电路图，盒子12，扼流变压器箱盒，轨道电路发送盒，接收盒。还有室内的6502继电器连锁控制台，和“6502”的各种电路图演示板，另一位老师并初步讲解了“6502”的排列进路等。晚上在宿舍我们讨论学习自己一天的收获，我们不能浪费时间，因为我们在这只有3天时间，所以我们的认真学习。2012年12月25日星期二在昨天的基础上老师给我们讲解了更加有动手意义的，调整尖轨和基本轨的密贴。实训基地老师先给我们放了调整道岔密贴的标准视频。看完视频后我们现场操纵。ZD6型转辙机所带动的单动道岔，总的调整顺序是先伸出调密贴——再调拉入密贴——调伸出缺口距离——拉入缺口距离。具体操纵如下：先将转辙机用手摇柄摇出伸出位置，看尖轨于基本轨距离是否小于2mm，小于2mm密贴，大于2mm转动道岔到4开位置，调整动作杆靠近转辙机处的调整螺栓，调整后，转动转辙机伸出，检查尖轨于基本轨距离是否小于2mm，若还不小于2mm重复上述步骤直到尖轨于基本轨距离小于2mm。确定伸出密贴。转动转辙机拉入密贴，尖轨于基本轨距离是否小于2mm，小于2mm密贴，大于2mm转动道岔到4开位置调整动作杆远离转辙机处的调整螺栓，调整后，转动转辙机拉入密贴，检查尖轨于基本轨距离是否小于2mm，若还不小于2mm重复上述步骤直到尖轨于基本轨距离小2mm。确定拉入密贴。密贴调整完毕后，调整缺口距离1.5mm±0.5mm。转动转辙机伸出密贴后，查看缺口距离，若不满足，调整表示杆于道岔连接的调整螺栓，直到缺口距离1.5mm±0.5mm时，伸出缺口距离正确。转动转辙机拉入，查看拉入缺口距离，若不满足，调整表示杆另一头调整螺栓，直到缺口距离1.5mm±0.5mm时，拉入缺口距离正确，确定拉入，伸出缺口距离都正确时，缺口距离调整完毕。这是调整道岔我自己所总结的步骤。下午进行了，信号灯的检修，我们认识了7方向盒的端子的序号，信号机的电缆盒的接线端子，点灯单元，点亮信号机灯泡的主灯丝和副灯丝，正常点灯和故障点灯是个端子的电压情况。如进站信号机的点灯，打开电缆箱盒，靠近轨道一端起共两排端子右边1,3,5,7等，左边2,4,6,8等，点灯颜色为1U,L,H,2U,B灯。接点为1U电源线，1U回线，L电源线，L回线，H电源线，H回线，2U电源线，2U回线，B电源线,B回线，报警线1，报警线2，电缆线1，电缆线2，1U电源送入线，1U主灯丝回线，1U副灯丝回线，L电源送入线，L主灯丝回线，L副灯丝回线，H电源送入线，H主灯丝回线，H副灯丝回线，2U电源送入线，2U主灯丝回线，2U副灯丝回线，B电源送入线，B主灯丝回线，B副灯丝回线。检查那一个灯位故障，如：H灯灯位，正常情况下，H电源送入线，H主灯丝回线间有电压为大约12V左右，H电源送入线，H副灯丝回线电压为0V，故障情况下，，H电源送入线，H主灯丝回线间有电压为0V，H电源送入线，H副灯丝回线电压大约为12V左右。所以可以在现场用电压表判断点灯电路的故障和主灯丝的断丝。2012年12月26日星期三今天是我们在宝鸡实训基地待得最后一天，也是老师检查我们这两天来的收获，从早上就开始考试，考的是“6502继电器连锁”的排列进路。在6502控制台上看到的就是培训站的站场图形，与计算机连锁相比，在6502控制台上将列车按钮与...
