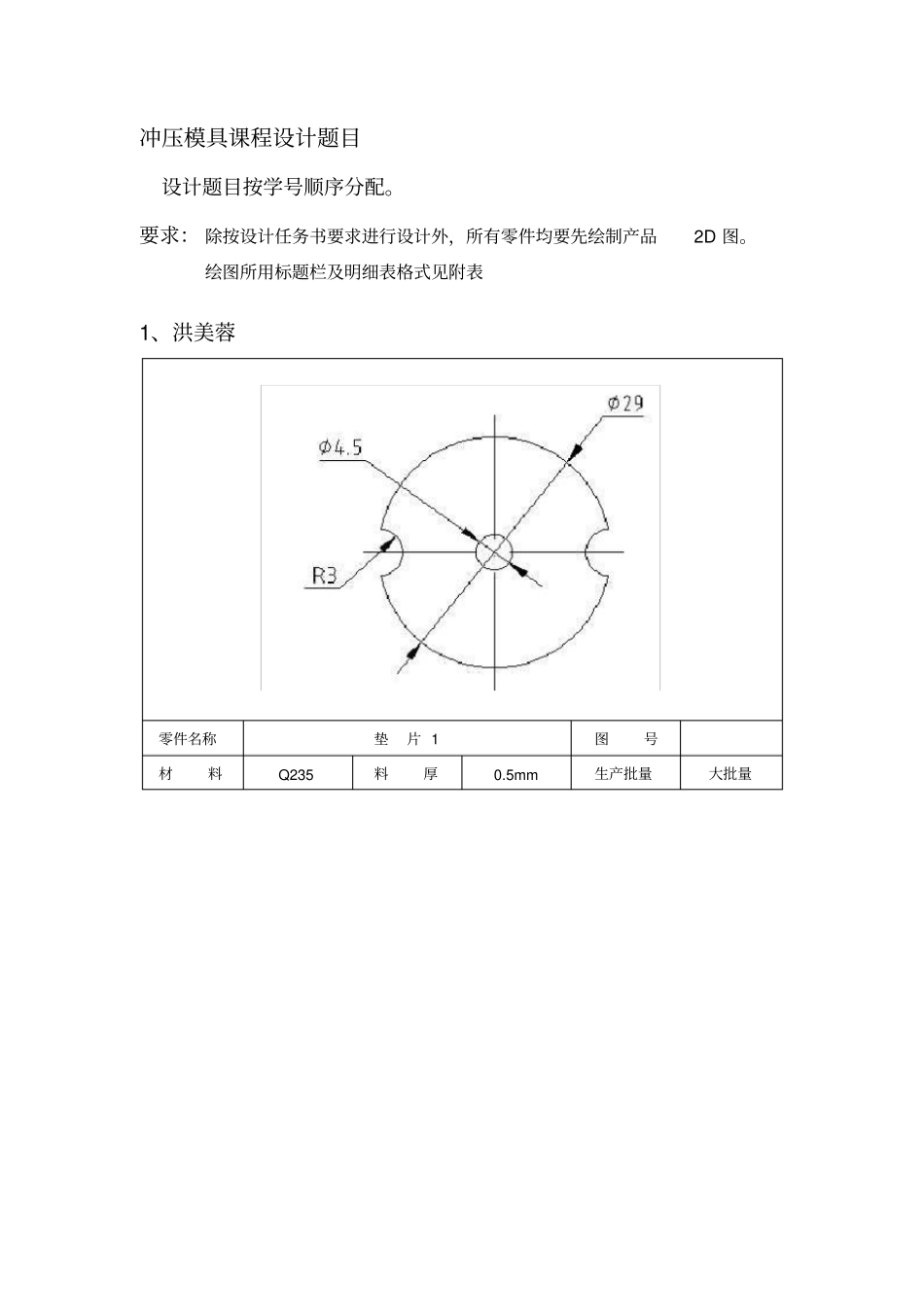

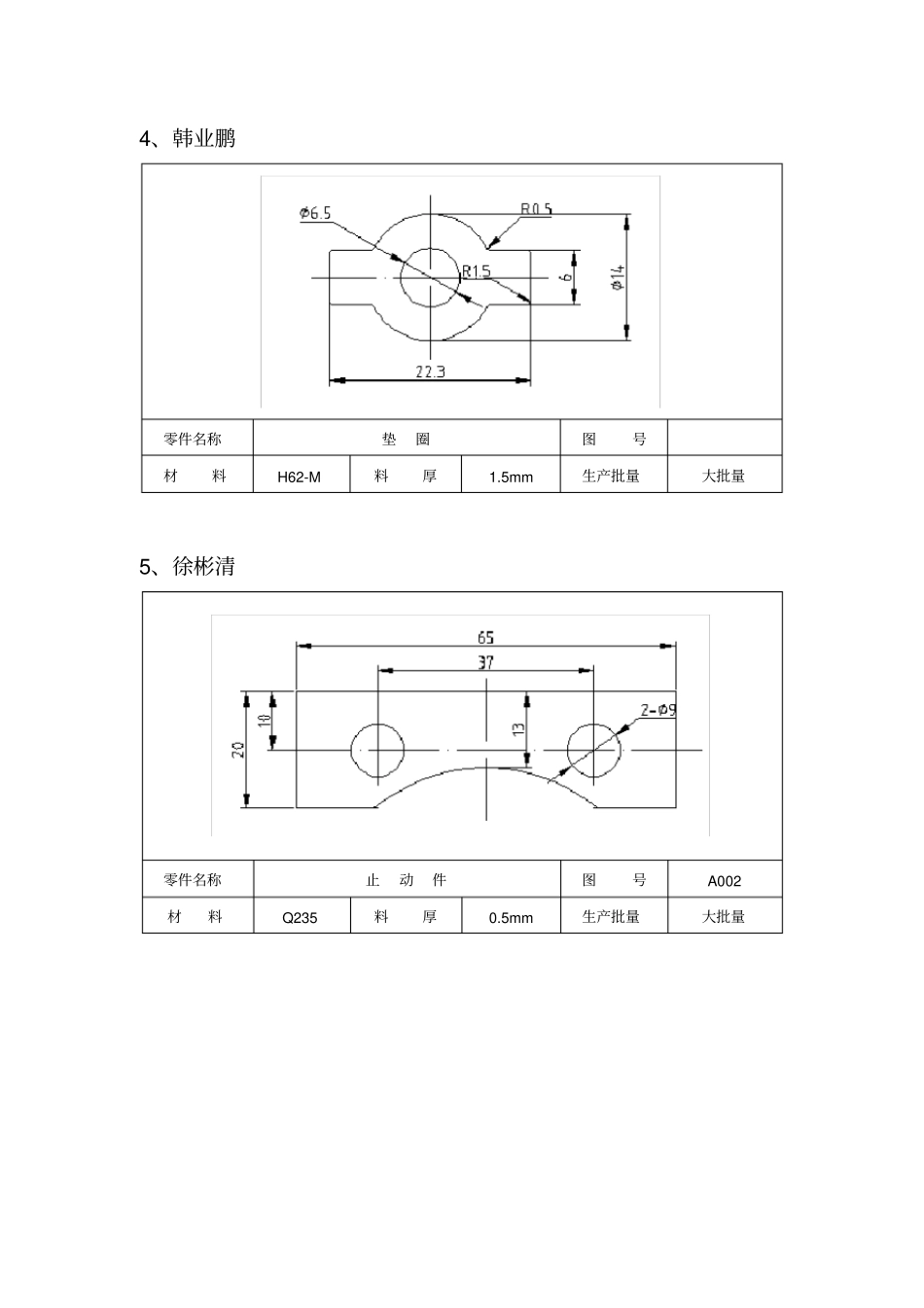

冲压模具课程设计题目设计题目按学号顺序分配。要求： 除按设计任务书要求进行设计外，所有零件均要先绘制产品2D 图。绘图所用标题栏及明细表格式见附表1、洪美蓉零件名称垫片 1 图号材料Q235 料厚0.5mm 生产批量大批量刘成杰零件名称垫片 2 图号材料Q235 料厚0.5mm 生产批量大批量3、禹科零件名称压圈图号材料Q235 料厚2mm 生产批量大批量4、韩业鹏零件名称垫圈图号材料H62-M 料厚1.5mm 生产批量大批量5、徐彬清零件名称止动件图号A002 材料Q235 料厚0.5mm 生产批量大批量6、吕才钦零件名称柴 油 机 飞 轮 锁 片图号材料Q235 料厚1.2mm 生产批量大批量7、梁华瞬垫片 1 δ =1.2mm材料： 08F 生产量： 35 万件/年8、韦青峰垫片 2 δ =1.5mm材料： 08F 生产量： 30 万件/年9、彭松垫片 3 δ =1.2mm材料： 08F 生产量： 35 万件 /年 10 、陆时发衬片 1 t=1mm材料： 08F 生产量： 30 万件/年11、候一多衬片 2 δ =2mm材料： Q235 生产量： 30 万件/年12、盘珊珊衬片 3 δ =1.4mm材料： 10 钢生产量： 30 万件/年13、林家明14：赵飞15 覃林详、 δ =0.8mm材料： 10 钢生产量： 30 万件 /年16 王建禹、 δ =1.5mm材料： 08F 生产量： 30 万件 /年17 赵勇、调节垫片t=2mm材料： 10 钢生产量： 30 万件/年18 何天成、 19 莫振涛、20 陈纪光方垫片 1、2 、3 材料： 10 钢厚度： 0.8mm 生产量： 30 万件/年21 陈韦涛、 22 出志佳轴承盖 1、2 t=3mm材料： Q235 生产量： 8000 件/月23、阎业显半圆垫片t=2mm材料： 08F 生产量： 35 万件/年24、龙志明压片t=0.8mm材料： 08F 生产量： 30 万件 /年25、符治青密封垫t=1mm材料： 08F 生产量： 35 万件/年26、范文斌垫片t=0.5mm材料： 10 钢生产量： 30 万件/年27 罗小虎、 28 梁巍山垫片 1、2 材料： 10 钢厚度： 2.2mm 生产量： 20 万件/年29、黄孟发 30 黄周斌轭铁 1、2 材料：冷轧纯铁板厚度： 1.2mm 生产量： 25 万件/年1. 止动件31 杨渊志落料冲孔模设计材料:08 钢料厚 :1 mm。32. 詹小龙 垫片落料冲孔模设计材料： 08 号钢料厚： 1 mm 33. 邓逸尘 矩形垫片落料冲孔模设计材料： 08 号钢料厚： 1 mm 34. 梁杰青垫片落料冲孔模设计材料： 10 号钢料厚： 0.5 mm 35. 任川 垫片落料冲孔复合模设计材料： Q235 钢料厚： 2mm 36. 杨狄千弹簧座片冲孔落料复合模设计材料： 10 号钢料厚： 2 mm37—— 38. 连接件腾质姚有定（冲裁模具 +弯曲模）材料： 10 号钢料厚： 2 mm 39.吕松洋十字垫板落料模具设计：T=1mm 材料为 Q23540 杨勤慧.垫板落料模具设计：T=1mm 材料为 Q23541. 曾安才衬片落料模设计42. 邹晓峰三角垫片落料冲孔模具设计43.韦立刚垫板落料冲孔模具设计：T=1mm 材料为 Q235 44.杨洋垫板落料冲孔模具设计T=1mm 材料为 45
