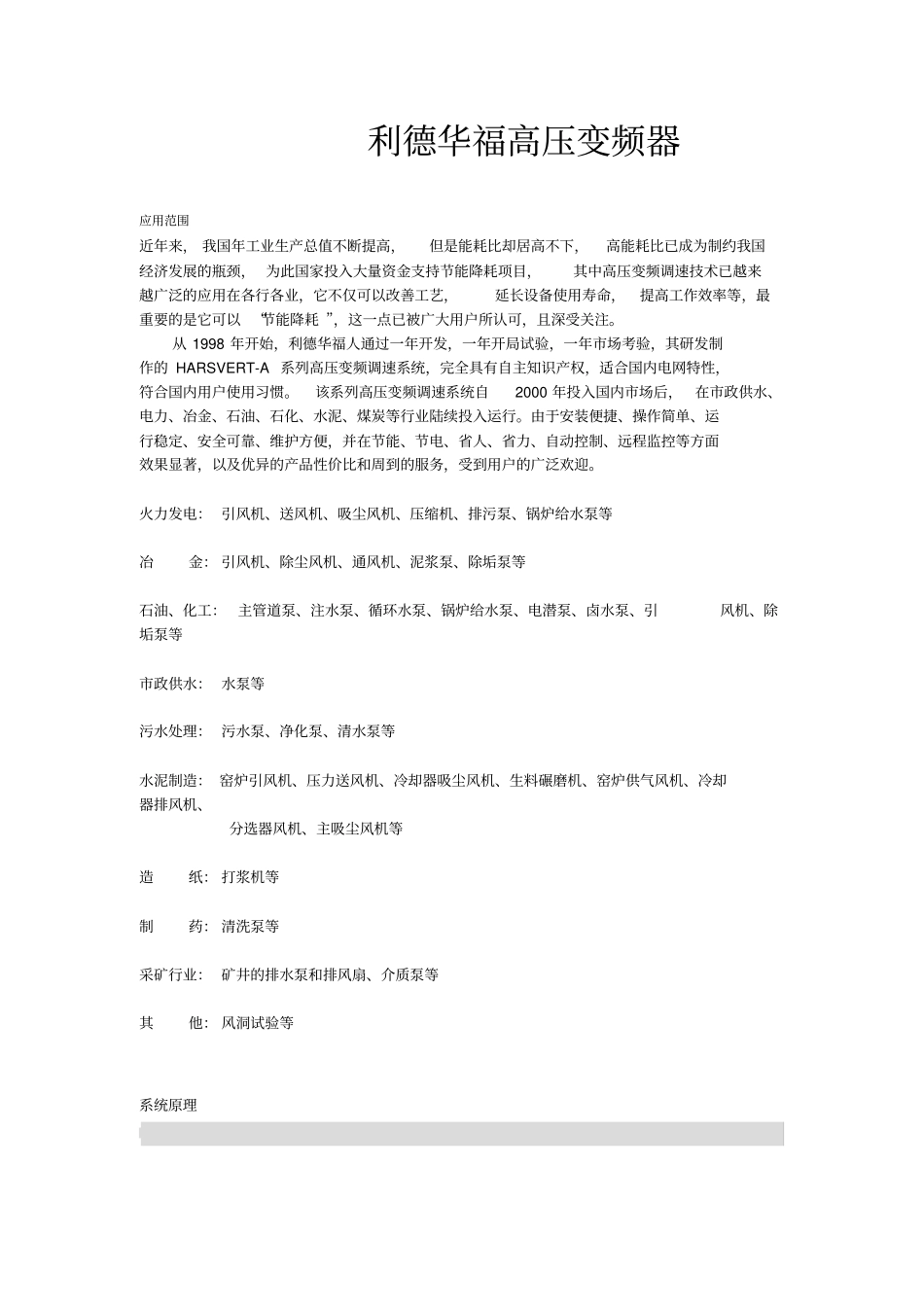

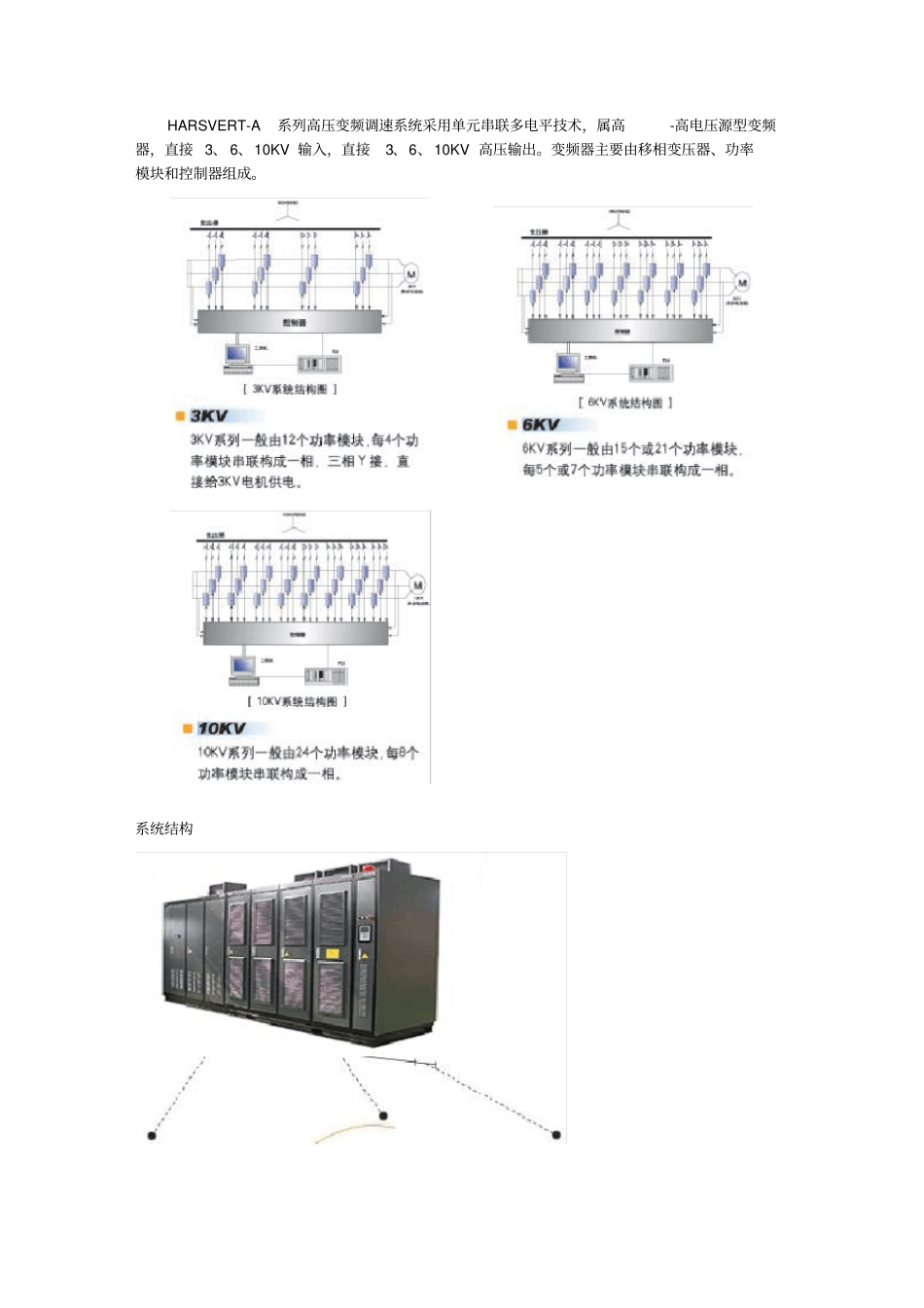

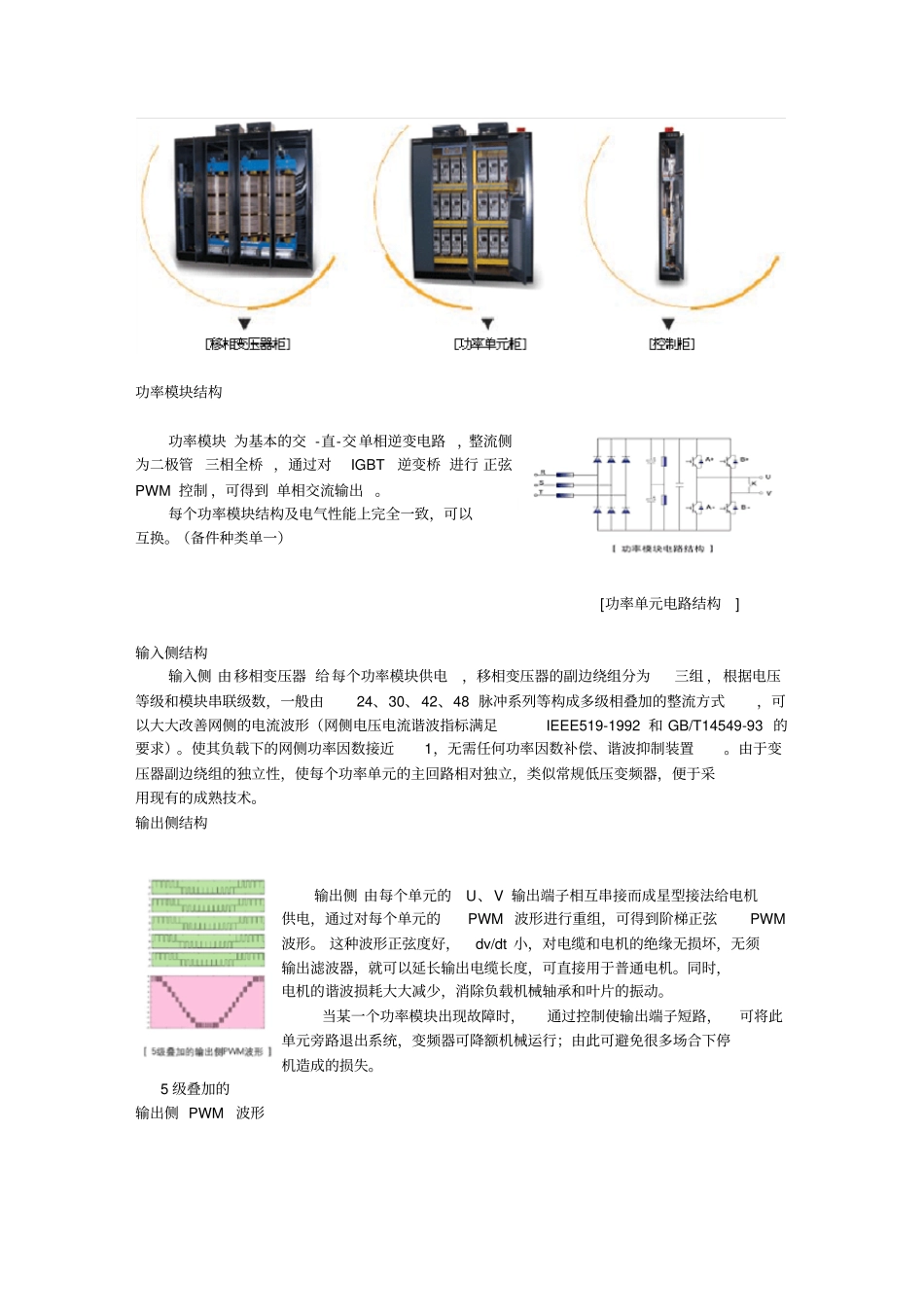

利德华福高压变频器应用范围近年来， 我国年工业生产总值不断提高，但是能耗比却居高不下，高能耗比已成为制约我国经济发展的瓶颈， 为此国家投入大量资金支持节能降耗项目，其中高压变频调速技术已越来越广泛的应用在各行各业，它不仅可以改善工艺，延长设备使用寿命，提高工作效率等，最重要的是它可以“节能降耗 ”，这一点已被广大用户所认可，且深受关注。从 1998 年开始，利德华福人通过一年开发，一年开局试验，一年市场考验，其研发制作的 HARSVERT-A 系列高压变频调速系统，完全具有自主知识产权，适合国内电网特性，符合国内用户使用习惯。该系列高压变频调速系统自2000 年投入国内市场后，在市政供水、电力、冶金、石油、石化、水泥、煤炭等行业陆续投入运行。由于安装便捷、操作简单、运行稳定、安全可靠、维护方便，并在节能、节电、省人、省力、自动控制、远程监控等方面效果显著，以及优异的产品性价比和周到的服务，受到用户的广泛欢迎。火力发电： 引风机、送风机、吸尘风机、压缩机、排污泵、锅炉给水泵等冶金： 引风机、除尘风机、通风机、泥浆泵、除垢泵等石油、化工： 主管道泵、注水泵、循环水泵、锅炉给水泵、电潜泵、卤水泵、引风机、除垢泵等市政供水： 水泵等污水处理： 污水泵、净化泵、清水泵等水泥制造： 窑炉引风机、压力送风机、冷却器吸尘风机、生料碾磨机、窑炉供气风机、冷却器排风机、分选器风机、主吸尘风机等造纸： 打浆机等制药： 清洗泵等采矿行业： 矿井的排水泵和排风扇、介质泵等其他： 风洞试验等系统原理HARSVERT-A系列高压变频调速系统采用单元串联多电平技术，属高-高电压源型变频器，直接 3、 6、10KV 输入，直接3、6、10KV 高压输出。变频器主要由移相变压器、功率模块和控制器组成。系统结构功率模块结构功率模块 为基本的交 -直-交单相逆变电路 ，整流侧为二极管 三相全桥 ，通过对IGBT逆变桥 进行 正弦PWM 控制 ，可得到 单相交流输出 。每个功率模块结构及电气性能上完全一致，可以互换。（备件种类单一）[功率单元电路结构] 输入侧结构输入侧 由移相变压器 给每个功率模块供电，移相变压器的副边绕组分为三组 ，根据电压等级和模块串联级数，一般由24、30、42、48 脉冲系列等构成多级相叠加的整流方式，可以大大改善网侧的电流波形（网侧电压电流谐波指标满足IEEE519-1992 和 GB/T14549-93 的要求）。使其负载下的网侧功率因数接近1，无需任何功率...
