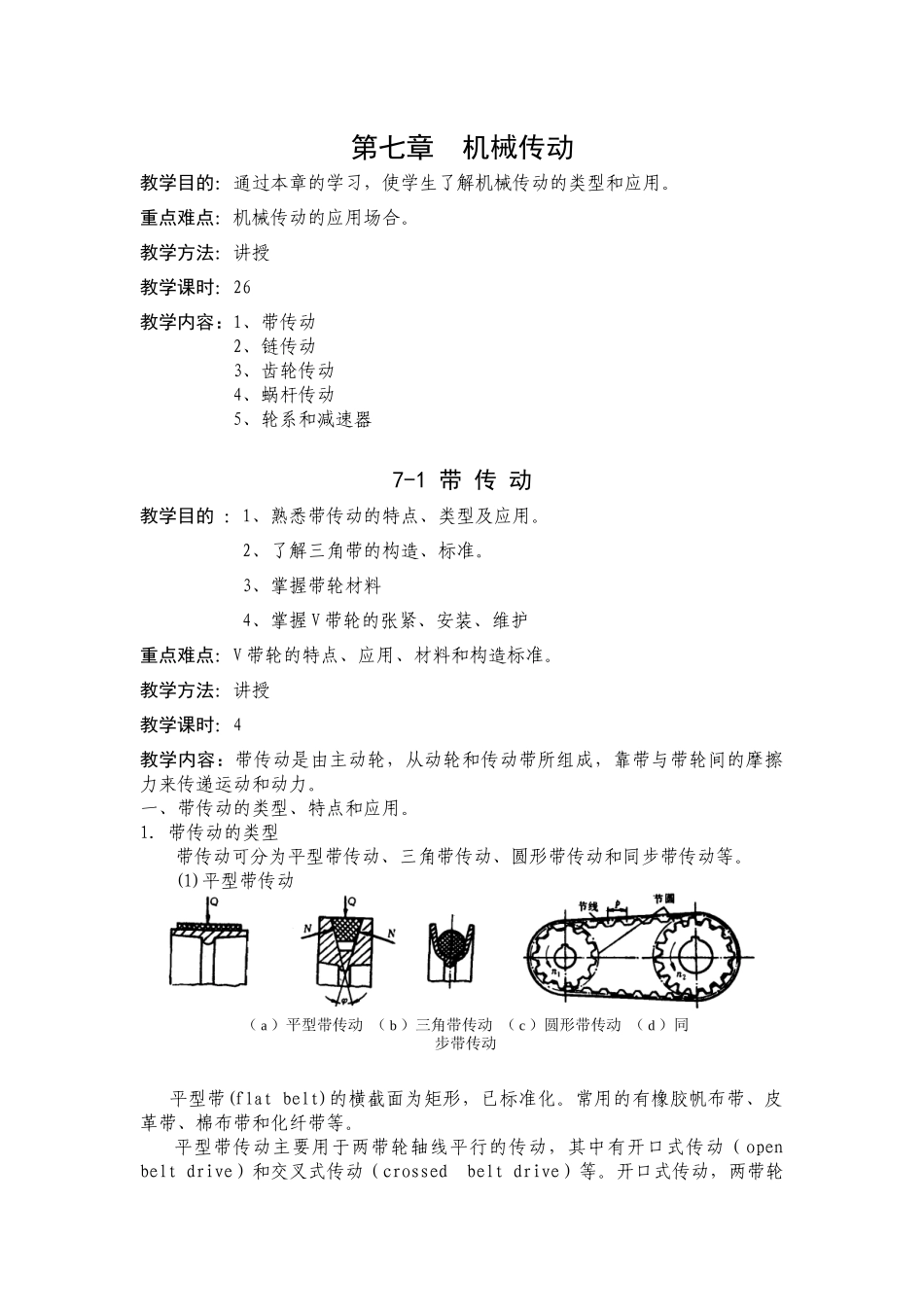

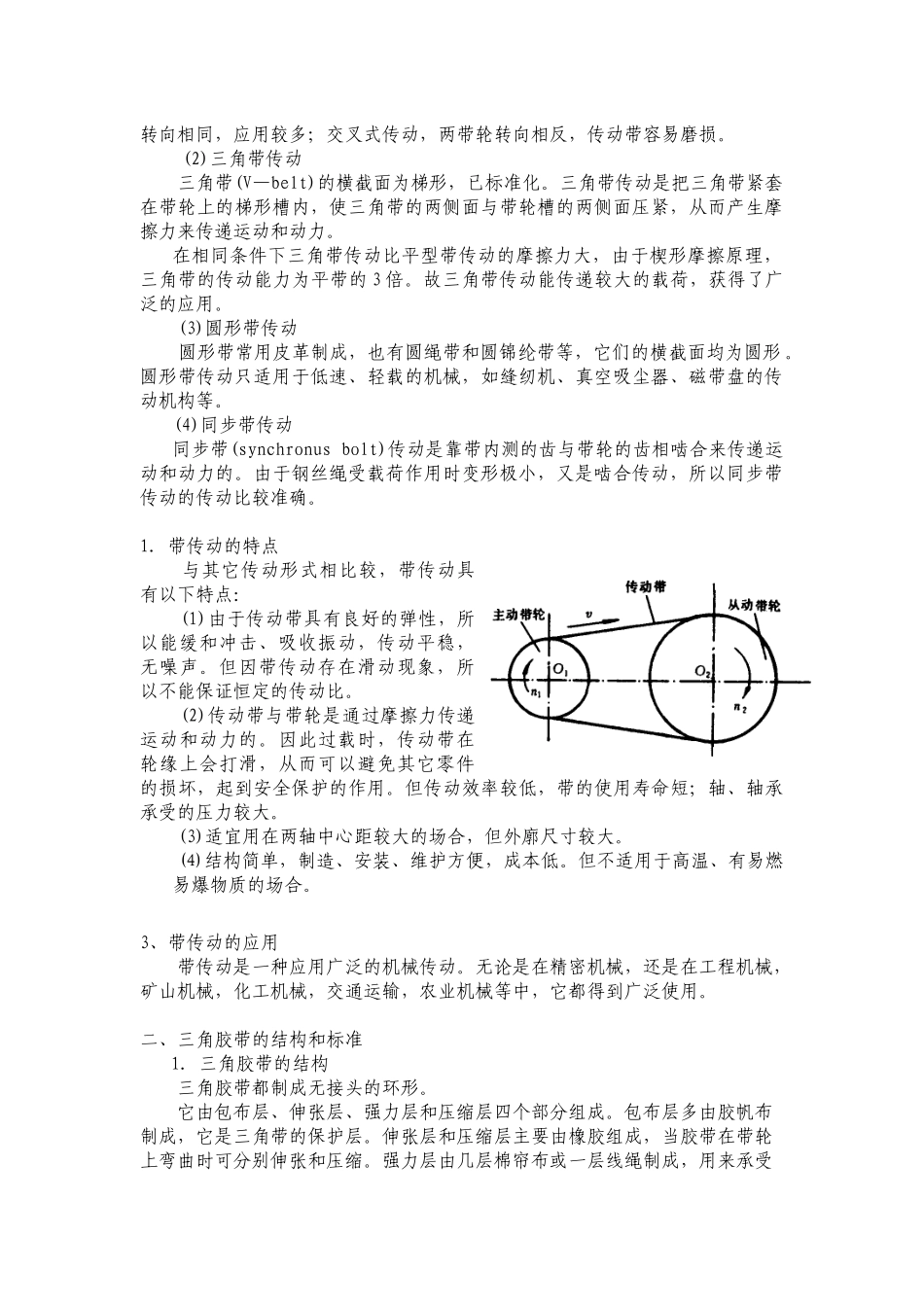

（ a ）平型带传动 （ b ）三角带传动 （ c ）圆形带传动 （ d ）同步带传动第七章 机械传动教学目的：通过本章的学习，使学生了解机械传动的类型和应用。重点难点：机械传动的应用场合。教学方法：讲授教学课时：26教学内容：1、带传动 2、链传动 3、齿轮传动 4、蜗杆传动 5、轮系和减速器7-1 带 传 动教学目的 ：1、熟悉带传动的特点、类型及应用。2、了解三角带的构造、标准。3、掌握带轮材料4、掌握 V 带轮的张紧、安装、维护重点难点：V 带轮的特点、应用、材料和构造标准。教学方法：讲授教学课时：4教学内容：带传动是由主动轮，从动轮和传动带所组成，靠带与带轮间的摩擦力来传递运动和动力。一、带传动的类型、特点和应用。1．带传动的类型带传动可分为平型带传动、三角带传动、圆形带传动和同步带传动等。(1)平型带传动 平型带(flat belt)的横截面为矩形，已标准化。常用的有橡胶帆布带、皮革带、棉布带和化纤带等。平型带传动主要用于两带轮轴线平行的传动，其中有开口式传动（open belt drive）和交叉式传动（crossed belt drive）等。开口式传动，两带轮转向相同，应用较多；交叉式传动，两带轮转向相反，传动带容易磨损。 (2)三角带传动 三角带(V—belt)的横截面为梯形，已标准化。三角带传动是把三角带紧套在带轮上的梯形槽内，使三角带的两侧面与带轮槽的两侧面压紧，从而产生摩擦力来传递运动和动力。在相同条件下三角带传动比平型带传动的摩擦力大，由于楔形摩擦原理，三角带的传动能力为平带的 3 倍。故三角带传动能传递较大的载荷，获得了广泛的应用。 (3)圆形带传动 圆形带常用皮革制成，也有圆绳带和圆锦纶带等，它们的横截面均为圆形 。圆形带传动只适用于低速、轻载的机械，如缝纫机、真空吸尘器、磁带盘的传动机构等。 (4)同步带传动同步带(synchronus bolt)传动是靠带内测的齿与带轮的齿相啮合来传递运动和动力的。由于钢丝绳受载荷作用时变形极小，又是啮合传动，所以同步带传动的传动比较准确。 1．带传动的特点 与其它传动形式相比较，带传动具有以下特点： (1)由于传动带具有良好的弹性，所以能缓和冲击、吸收振动，传动平稳，无噪声。但因带传动存在滑动现象，所以不能保证恒定的传动比。 (2)传动带与带轮是通过摩擦力传递运动和动力的。因此过载时，传动带在轮缘上会打滑，从而可以避免其它零件的损坏，起到安全保护的作用。但传动效率较低，带的使用寿命短；轴、轴承...
