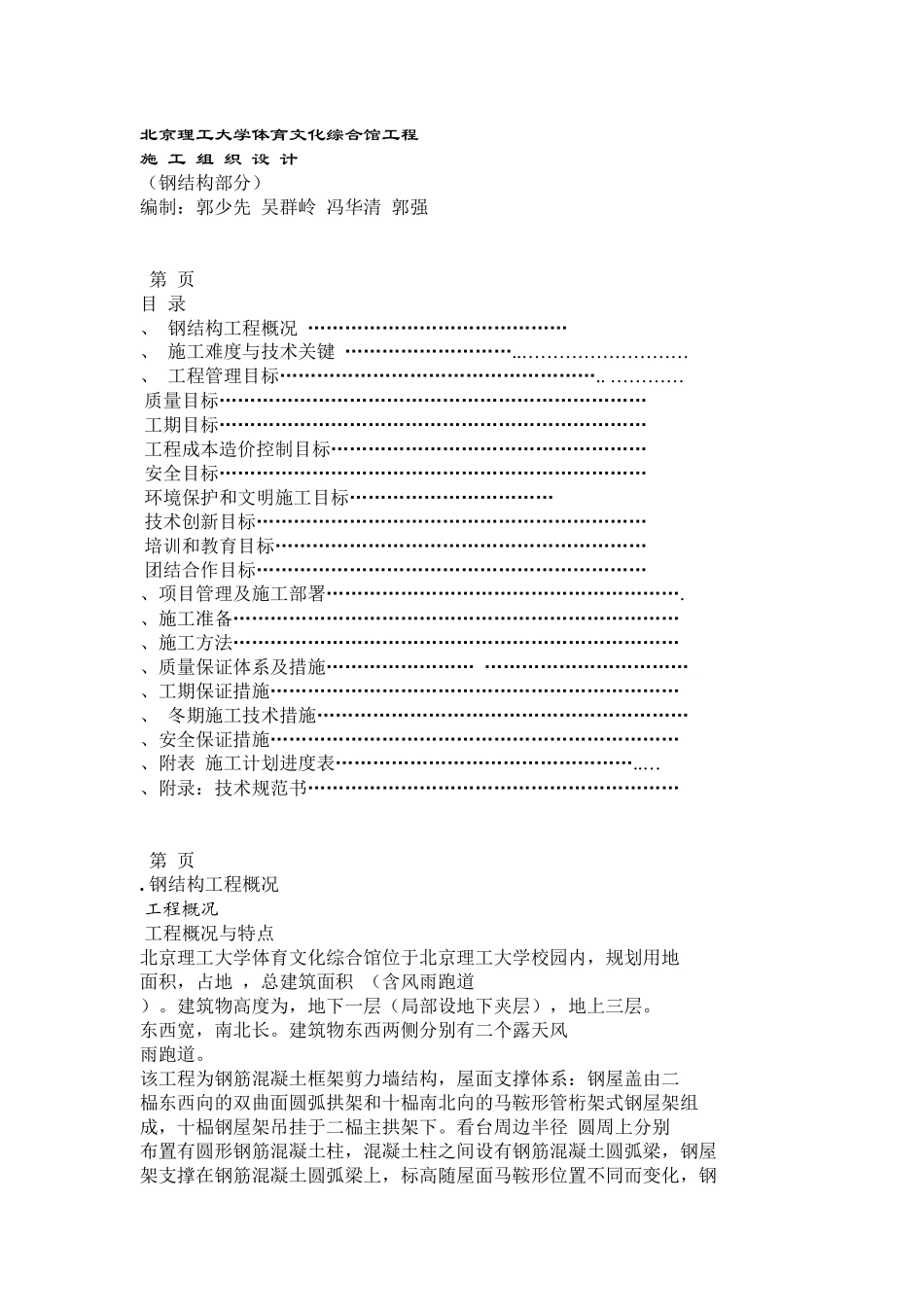

北京理工大学体育文化综合馆工程施 工 组 织 设 计(钢结构部分)编制:郭少先 吴群岭 冯华清 郭强 第 页目 录、 钢结构工程概况 ……………………………………、 施工难度与技术关键 ………………………..………………………、 工程管理目标…………………………………………….. ………… 质量目标…………………………………………………………… 工期目标…………………………………………………………… 工程成本造价控制目标…………………………………………… 安全目标…………………………………………………………… 环境保护和文明施工目标…………………………… 技术创新目标……………………………………………………… 培训和教育目标…………………………………………………… 团结合作目标………………………………………………………、项目管理及施工部署…………………………………………………. 、施工准备………………………………………………………………、施工方法………………………………………………………………、质量保证体系及措施…………………… ……………………………、工期保证措施…………………………………………………………、 冬期施工技术措施……………………………………………………、安全保证措施…………………………………………………………、附表 施工计划进度表…………………………………………..…、附录:技术规范书…………………………………………………… 第 页. 钢结构工程概况 工程概况 工程概况与特点北京理工大学体育文化综合馆位于北京理工大学校园内,规划用地面积,占地 ,总建筑面积 (含风雨跑道)。建筑物高度为,地下一层(局部设地下夹层),地上三层。东西宽,南北长。建筑物东西两侧分别有二个露天风雨跑道。该工程为钢筋混凝土框架剪力墙结构,屋面支撑体系:钢屋盖由二榀东西向的双曲面圆弧拱架和十榀南北向的马鞍形管桁架式钢屋架组成,十榀钢屋架吊挂于二榀主拱架下。看台周边半径 圆周上分别布置有圆形钢筋混凝土柱,混凝土柱之间设有钢筋混凝土圆弧梁,钢屋架支撑在钢筋混凝土圆弧梁上,标高随屋面马鞍形位置不同而变化,钢屋架由连系桁架~ 联成一体。钢屋架从钢筋混凝土圈梁支撑点向外逐渐向高悬挑,最后由外环桁架梁联成一体,高挑部分构件为工字钢。屋架上设置钢檩条,铺设双层保温金属压形板。主拱架外露,屋面整体造...
