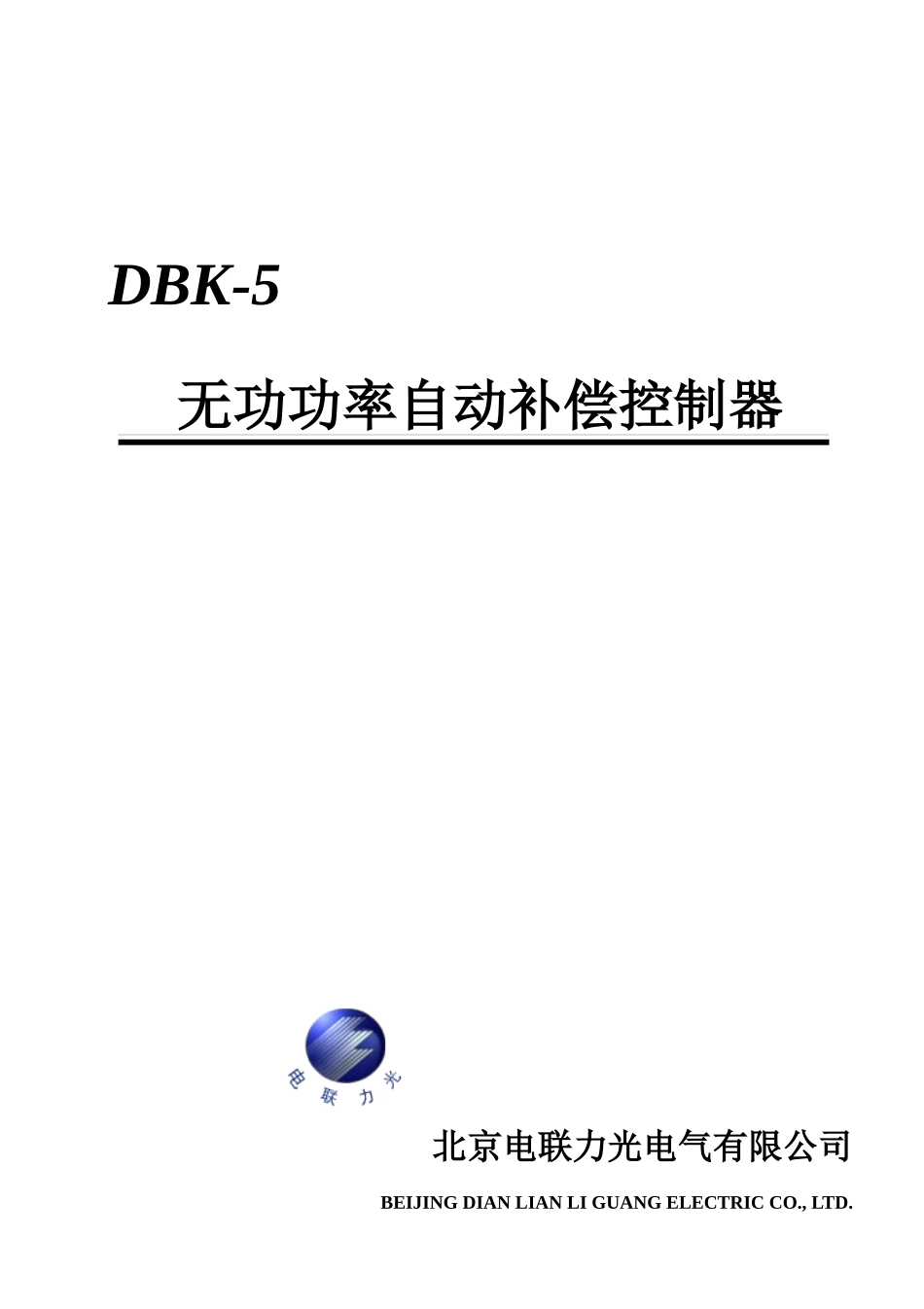

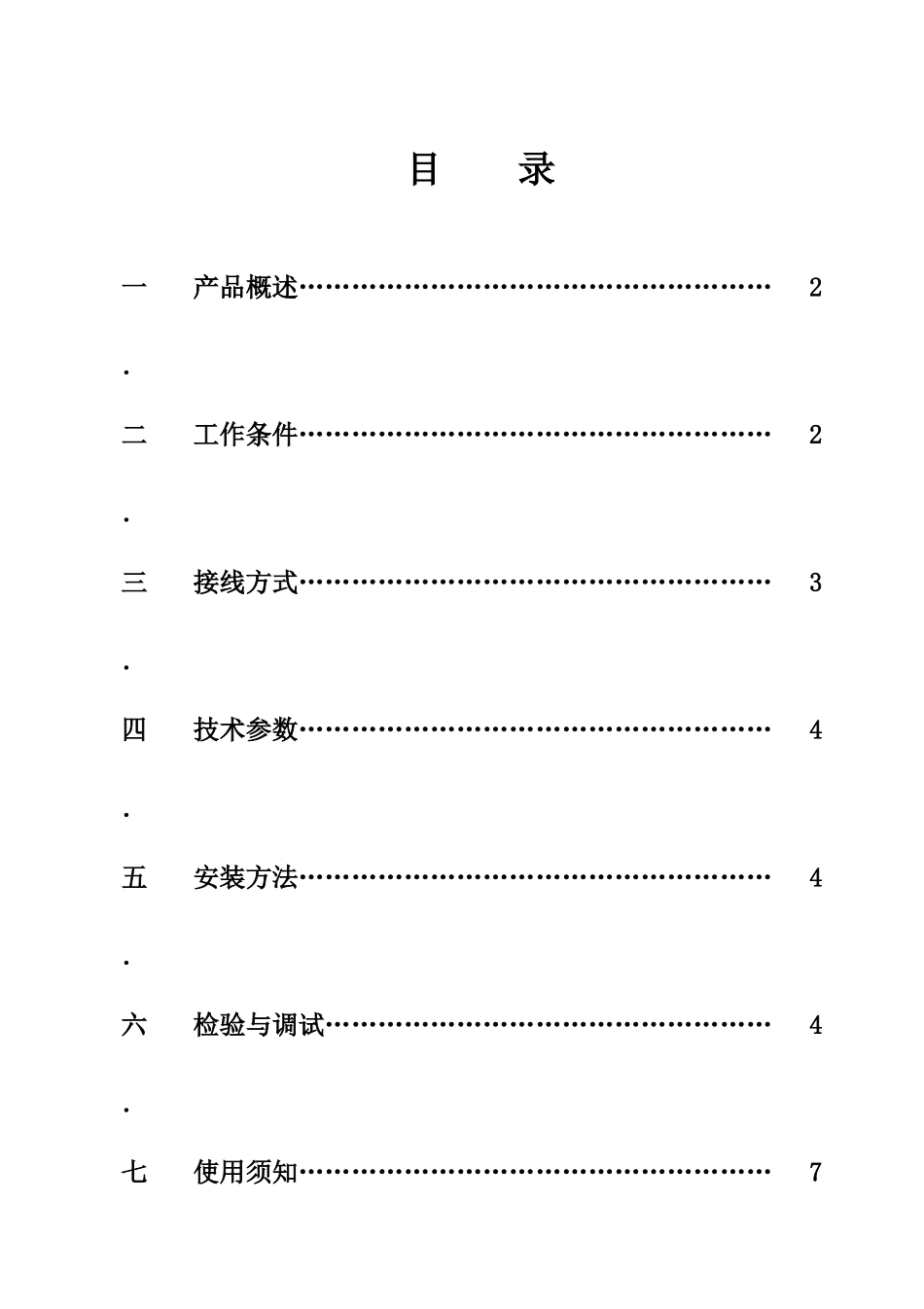

DBK-5无功功率自动补偿控制器北京电联力光电气有限公司BEIJING DIAN LIAN LI GUANG ELECTRIC CO., LTD.目 录一．产品概述………………………………………………2二．工作条件………………………………………………2三．接线方式………………………………………………3四．技术参数………………………………………………4五．安装方法………………………………………………4六．检验与调试……………………………………………4七使用须知………………………………………………7．一．产品概述DBK-5 无功功率自动补偿控制器，依据 JB/T9663 国家最新专业标准设计，广泛应用于低压电网无功补偿的自动化控制。控制器采用单片机技术，切除门限、延时时间、过压保护等门限参数可由用户自行整定。控制器的取样物理量为无功电流，取样信号相序自动鉴别和转换，无须提供互感器变比及补偿电容容量，自行整定投入门限，满量程跟踪补偿，无投切振荡。数码显示器能动态显示电网功率因数，直观显示 COSφ 预置、延时预置、过压预置等各种参数。控 制 器 电 压 等 级 除 380V 常 规 产 品 外 ， 另 有100V、220V、660V 等产品供选用。二．工作条件环境温度：-25℃ ~ 55℃相对湿度：最大相对湿度为 90%（25℃时）海拔高度：不超过 2000m环境条件：周围空气中无足以损坏绝缘和腐蚀金属的气体 无导电尘埃，无易燃易爆的介质存在三．接线方式图中：US 为控制器的公共输出端子，输出＋12V，接于晶闸管触发电路的正极。1～12 为 12 路晶闸管触发控制信号输出端子，输出-12V 触发信号。US1、US2 为控制器的电源兼电压信号取样端子，分别接于 B 相和 C 相的电压母线上。IS1、IS2 为电流信号取样端子，串接在取样电流互感器的二次侧。取样电流互感器安装在电源总进线处。接线方式还可以为：Ｂ相电流取样、Ｃ、Ａ相电压取样；Ｃ相电流取样、Ａ、Ｂ相电压取样。四．技 术 参 数工作电压 ：380V±10% 50Hz取样电流 ：0~5A（电流取样互感器二次侧）灵 敏 度 ：100mA（控制器最小工作电流）投入门限 ：大于 1.1 倍 Ic 并小于 COSφ 预置值（Ic 为每步电容器的补偿电流）切除门限 ：大于 COSφ 预置值COSφ 预置：0.90~0.99，步长 0.01，出厂预置 0.99延时预置 ：1~100S，步长 1S，出厂预置 30S过压预置 ：400V~440V，步长 5V，出厂预置 430V控制功率 ：每组 100mA，12V控制组数 ：4、6、...
