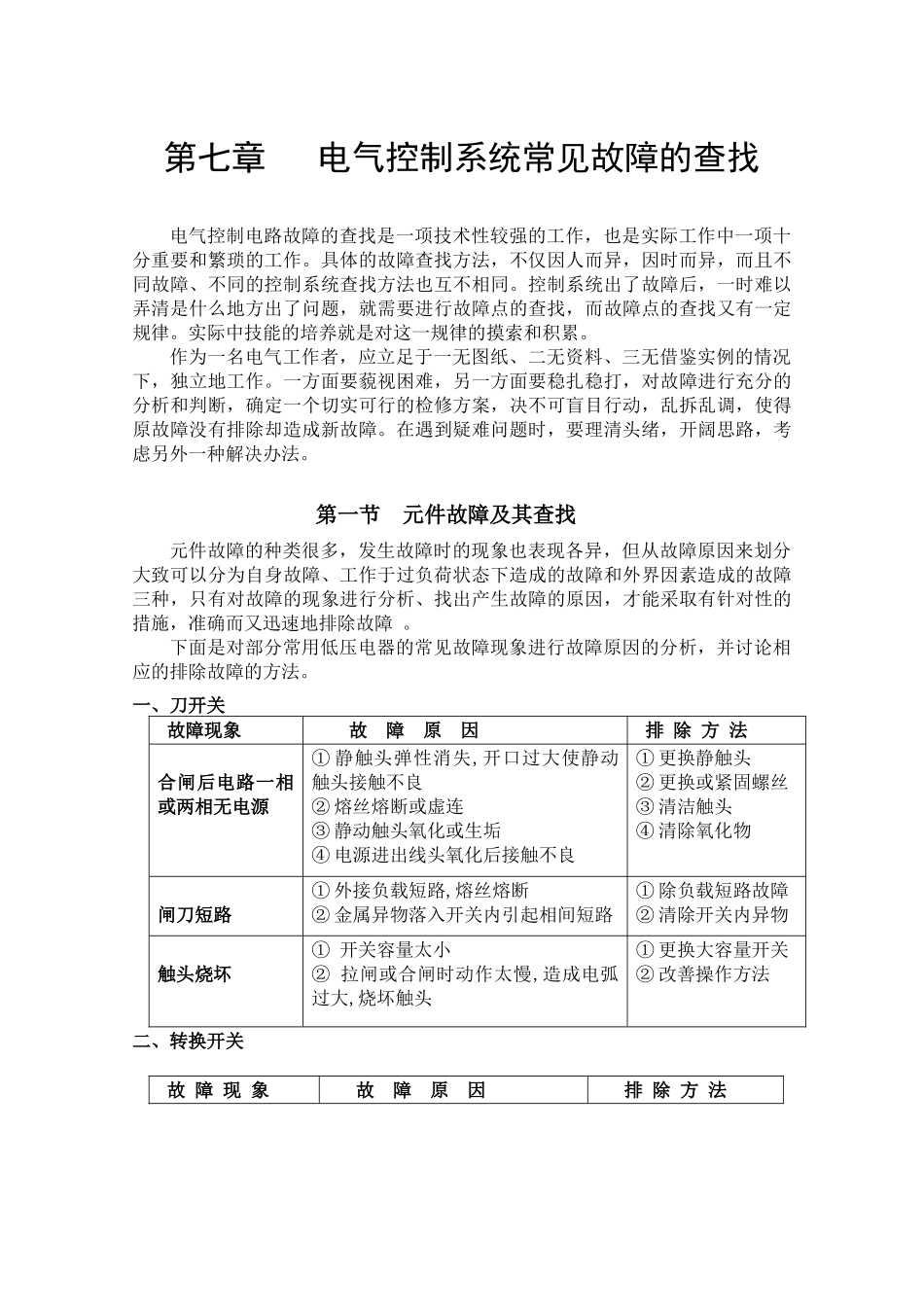

第七章 电气控制系统常见故障的查找电气控制电路故障的查找是一项技术性较强的工作，也是实际工作中一项十分重要和繁琐的工作。具体的故障查找方法，不仅因人而异，因时而异，而且不同故障、不同的控制系统查找方法也互不相同。控制系统出了故障后，一时难以弄清是什么地方出了问题，就需要进行故障点的查找，而故障点的查找又有一定规律。实际中技能的培养就是对这一规律的摸索和积累。作为一名电气工作者，应立足于一无图纸、二无资料、三无借鉴实例的情况下，独立地工作。一方面要藐视困难，另一方面要稳扎稳打，对故障进行充分的分析和判断，确定一个切实可行的检修方案，决不可盲目行动，乱拆乱调，使得原故障没有排除却造成新故障。在遇到疑难问题时，要理清头绪，开阔思路，考虑另外一种解决办法。第一节 元件故障及其查找元件故障的种类很多，发生故障时的现象也表现各异，但从故障原因来划分大致可以分为自身故障、工作于过负荷状态下造成的故障和外界因素造成的故障三种，只有对故障的现象进行分析、找出产生故障的原因，才能采取有针对性的措施，准确而又迅速地排除故障 。下面是对部分常用低压电器的常见故障现象进行故障原因的分析，并讨论相应的排除故障的方法。一、刀开关 故障现象 故 障 原 因 排 除 方 法合闸后电路一相或两相无电源① 静触头弹性消失,开口过大使静动触头接触不良② 熔丝熔断或虚连③ 静动触头氧化或生垢④ 电源进出线头氧化后接触不良① 更换静触头② 更换或紧固螺丝③ 清洁触头④ 清除氧化物闸刀短路① 外接负载短路,熔丝熔断② 金属异物落入开关内引起相间短路① 除负载短路故障② 清除开关内异物触头烧坏① 开关容量太小 ② 拉闸或合闸时动作太慢,造成电弧过大,烧坏触头① 更换大容量开关② 改善操作方法二、转换开关 故 障 现 象 故 障 原 因 排 除 方 法手柄转动后内部触头未动① 手柄上的轴孔磨损变形② 绝缘杆变形③ 手柄与轴或轴与绝缘杆配合松动④ 操作机构损坏① 更换手柄② 更换绝缘杆③ 紧固松动部件④ 修理手柄转动能到位 弹簧安装不准确 重新安装弹簧手柄转动后,动静触点不能同时通断① 动触头安装角度不正确② 静触头失去弹性或接触不良① 重新安装动触头② 更换触头③ 清除氧化层或污垢接线柱间短路 因铁屑或油污附着在接线柱间，形成导电层，将胶木烧焦，绝缘损坏后而形成 更换开关 三、自动空气开关故 障 现 象 故 障 原 ...
