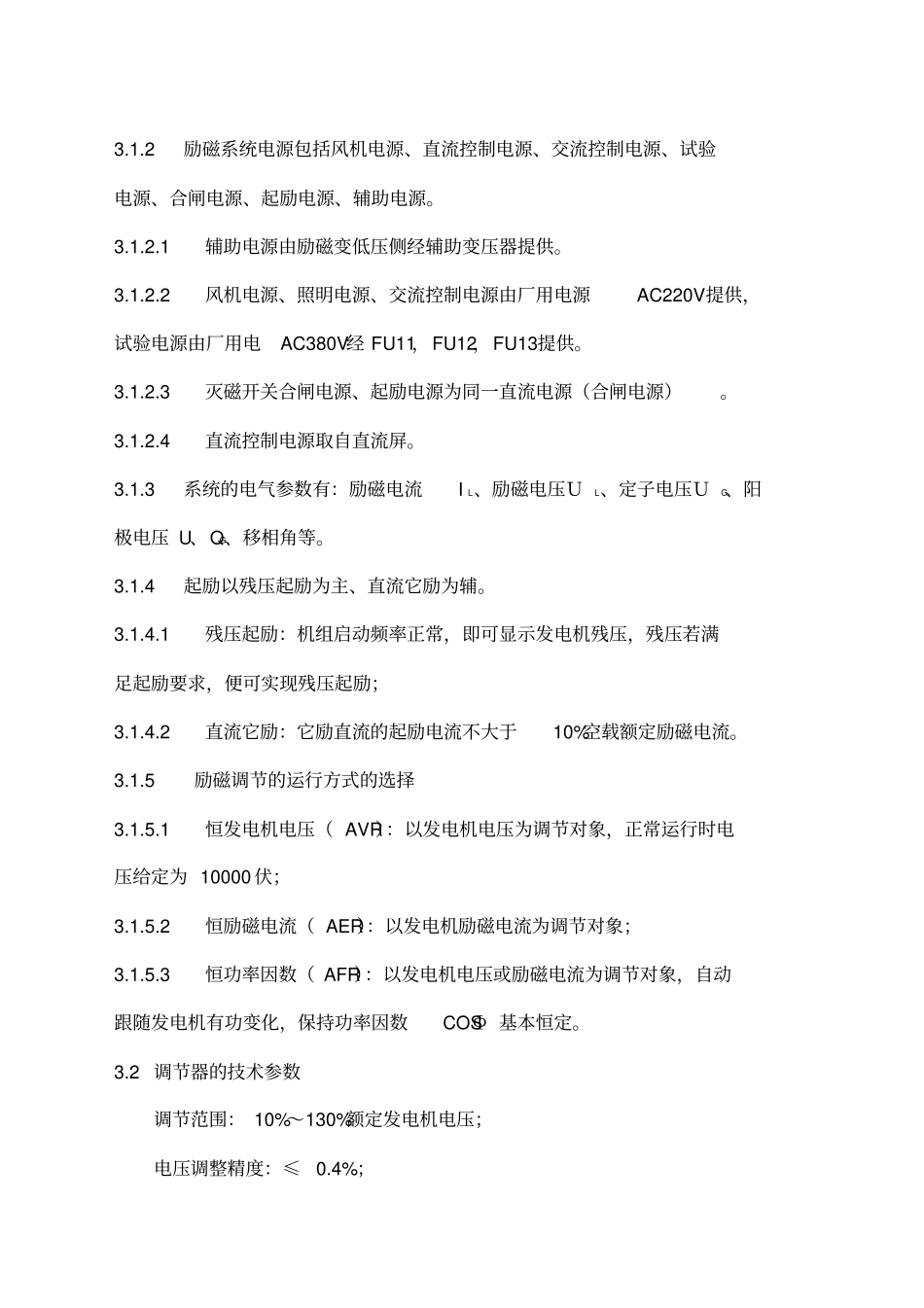

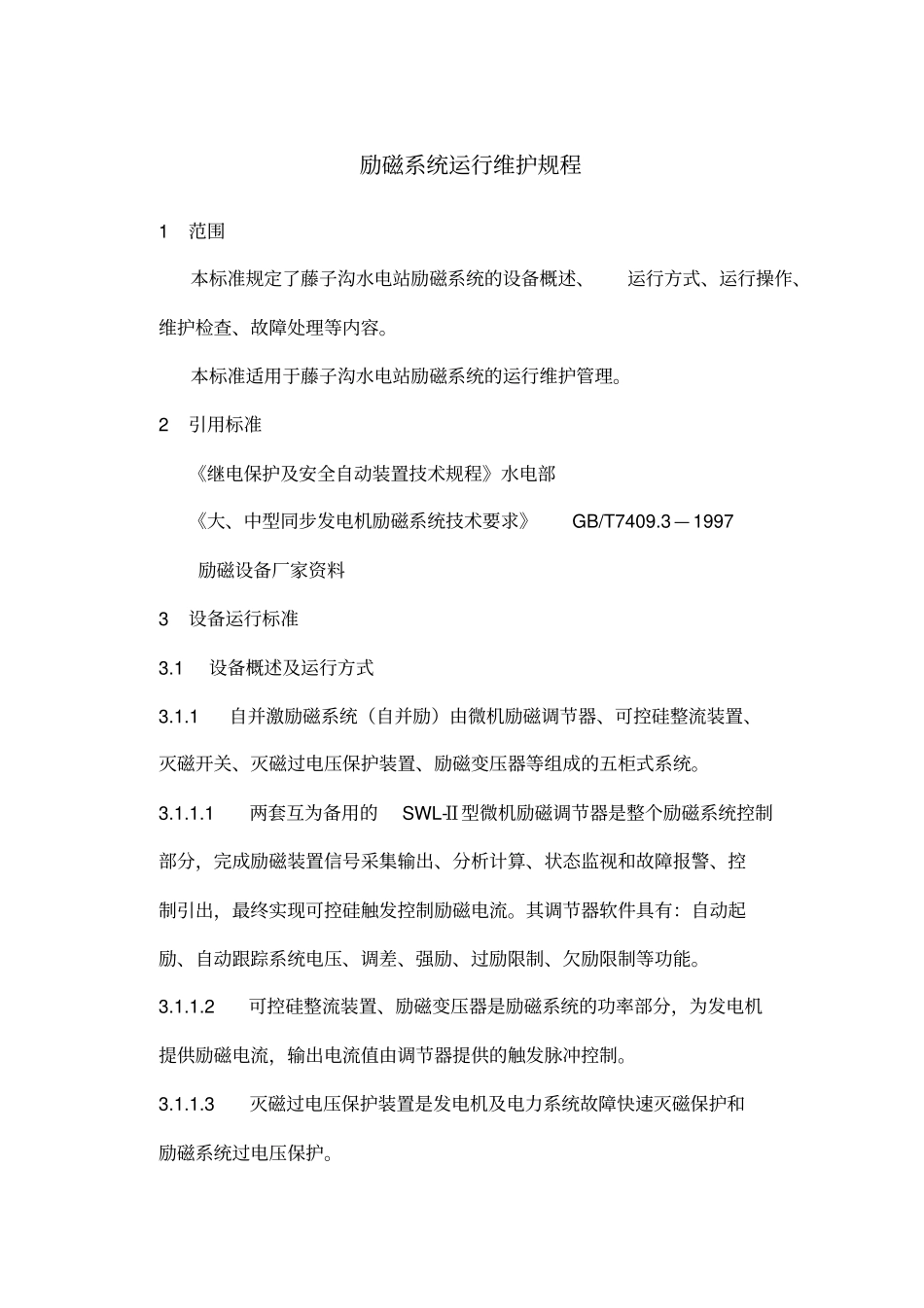

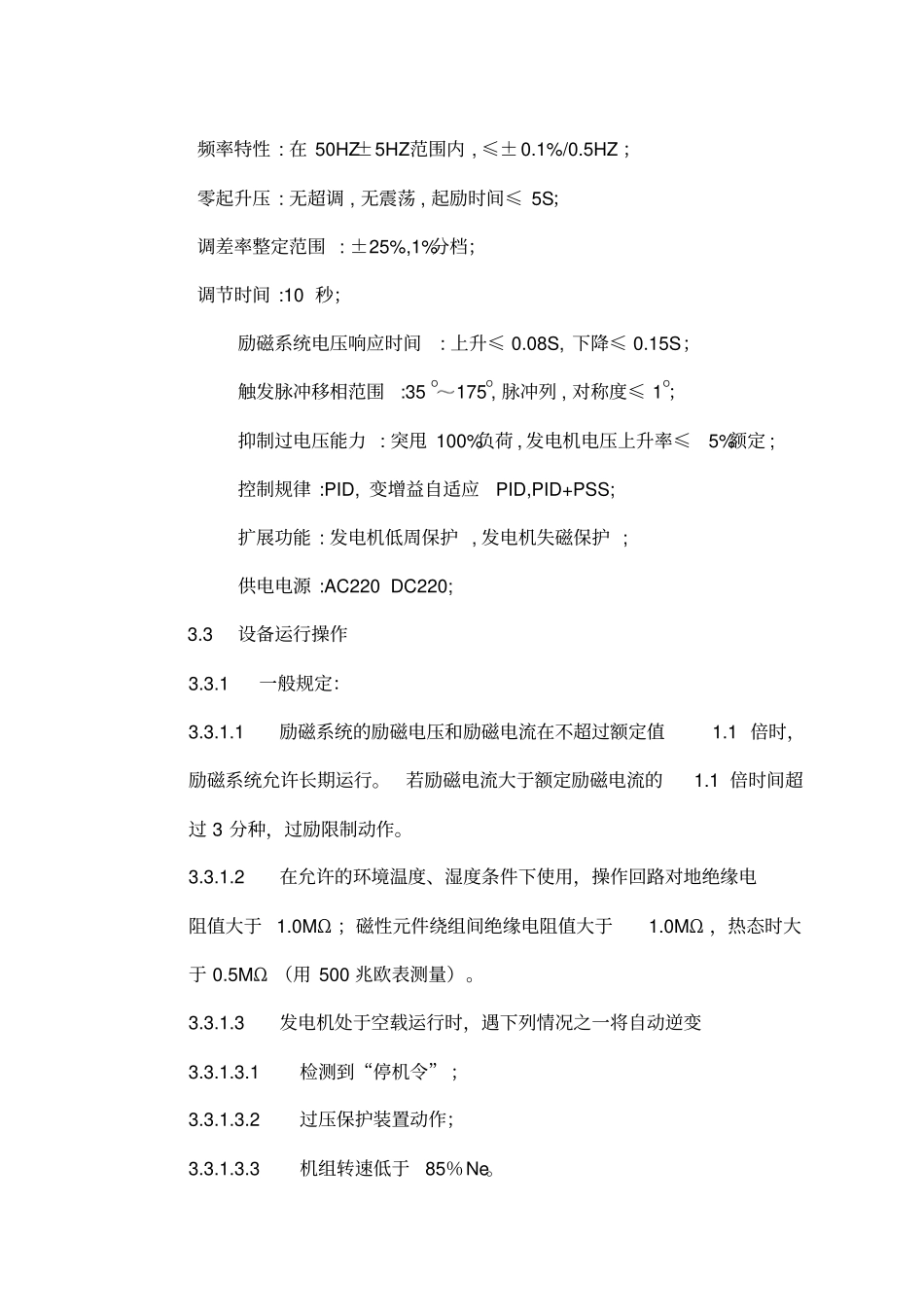

励磁系统运行维护规程1 范围本标准规定了藤子沟水电站励磁系统的设备概述、运行方式、运行操作、维护检查、故障处理等内容。本标准适用于藤子沟水电站励磁系统的运行维护管理。2 引用标准《继电保护及安全自动装置技术规程》水电部《大、中型同步发电机励磁系统技术要求》GB/T7409.3— 1997 励磁设备厂家资料3 设备运行标准3.1 设备概述及运行方式3.1.1 自并激励磁系统（自并励）由微机励磁调节器、可控硅整流装置、灭磁开关、灭磁过电压保护装置、励磁变压器等组成的五柜式系统。3.1.1.1 两套互为备用的SWL-Ⅱ型微机励磁调节器是整个励磁系统控制部分，完成励磁装置信号采集输出、分析计算、状态监视和故障报警、控制引出，最终实现可控硅触发控制励磁电流。其调节器软件具有：自动起励、自动跟踪系统电压、调差、强励、过励限制、欠励限制等功能。3.1.1.2 可控硅整流装置、励磁变压器是励磁系统的功率部分，为发电机提供励磁电流，输出电流值由调节器提供的触发脉冲控制。3.1.1.3 灭磁过电压保护装置是发电机及电力系统故障快速灭磁保护和励磁系统过电压保护。3.1.2 励磁系统电源包括风机电源、直流控制电源、交流控制电源、试验电源、合闸电源、起励电源、辅助电源。3.1.2.1 辅助电源由励磁变低压侧经辅助变压器提供。3.1.2.2 风机电源、照明电源、交流控制电源由厂用电源AC220V提供，试验电源由厂用电AC380V经 FU11，FU12，FU13提供。3.1.2.3 灭磁开关合闸电源、起励电源为同一直流电源（合闸电源）。3.1.2.4 直流控制电源取自直流屏。3.1.3 系统的电气参数有：励磁电流I L、励磁电压ＵL、定子电压ＵG、阳极电压 U、QG、移相角等。3.1.4 起励以残压起励为主、直流它励为辅。3.1.4.1 残压起励：机组启动频率正常，即可显示发电机残压，残压若满足起励要求，便可实现残压起励；3.1.4.2 直流它励：它励直流的起励电流不大于10%空载额定励磁电流。3.1.5 励磁调节的运行方式的选择3.1.5.1 恒发电机电压（ AVR）：以发电机电压为调节对象，正常运行时电压给定为 10000 伏；3.1.5.2 恒励磁电流（ AER）：以发电机励磁电流为调节对象；3.1.5.3 恒功率因数（ AFR）：以发电机电压或励磁电流为调节对象，自动跟随发电机有功变化，保持功率因数COSΦ 基本恒定。3.2 调节器的技术参数调节范围： 10%～130%额定发电机电压；电压调整精度：≤0.4%；频率特性 : 在 50HZ±5HZ范围内 , ≤± 0.1%/0.5HZ ；零起升压 :...
