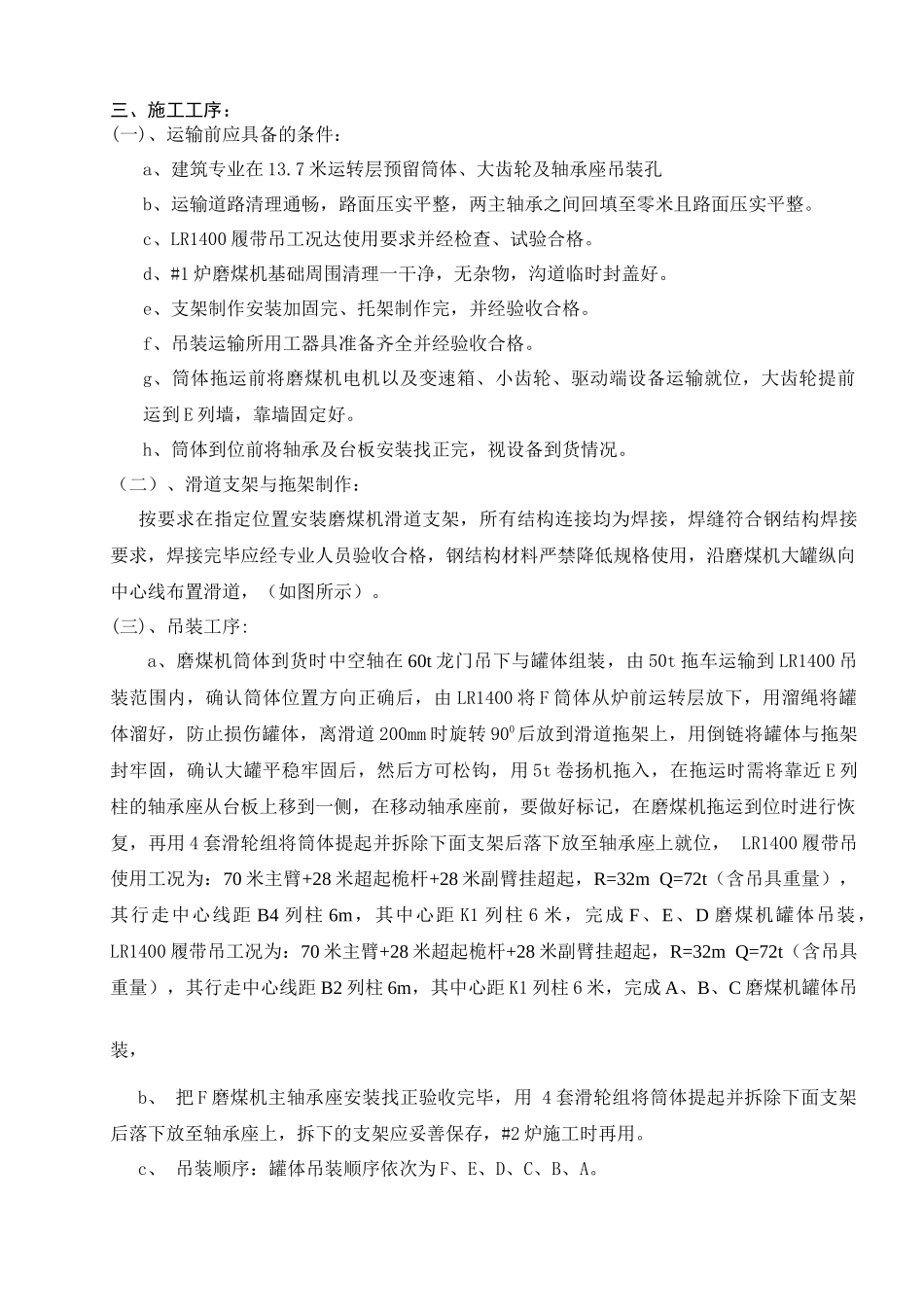

云南滇东电厂 4×600MW 火电机组#1 锅炉磨煤机大罐吊装方案山东电建二公司 张志新摘要：本文总结了滇东电厂 4×600MW 火电机组#1 锅炉磨煤机大罐吊装方案的施工方法，详细介绍了磨煤机大罐吊装方案关键工序的施工技术方法,为今后磨煤机大罐吊装积累经验。关键词：锅炉磨煤机大罐吊装方法[ 内容] 一、工程概况：云南滇东电厂 4×600MW 火电机组新建工程，每台锅炉共配置 6 台磨煤机，布置于煤仓间 0mC-D-E 列间，煤仓间为双框架结构，磨煤机为沈阳重型机械厂制造的 BBD4060 滚筒式双进双出钢球磨煤机。每台磨煤机总重 218.54 吨，其中筒体单重 54918kg（包括两端盖），筒体外形尺寸为 φ4300×6200 mm，组合后总长为 9924mm。磨煤机中心标高为＋3.7 米，主轴承座基础标高为＋2.18 米。根据本工程施工特点，在 C—K1 间制作磨煤机罐体运输滑道，磨煤机罐体由 LR1400 从炉前运转层放下，离滑道 200mm 时旋转 900后放到滑道拖架上，用 5t卷扬机拖入，再用 4 套滑轮组将筒体提起并拆除下面的滑道支架后落下放至轴承座上，磨煤机筒体就位后方能安排土建专业 E-K1 列间炉前运转平台的施工。二、需用工机具：1、LR1400 履带吊 70 米主臂+28 米超起桅杆+28 米副臂加超起 2、50t 拖车 一辆 筒体运输3、钢丝绳扣：φ52×20m 1 对 罐体吊装使用 φ52×16m 1 对 罐体就位使用 φ19.5 钢丝绳扣若干4、棕绳 φ20×70m 1 对 作为大罐吊装的溜绳5、卡环 20t 8 个 13.7 米钢丝绳连接 4 个 钢丝绳与三轮滑轮组连接 4 个 10t 4 个用卷扬机拖运时吊耳与 10 吨单轮连接使用, 滑车 5t 20 个6、倒链 5t 8 个 7、5 吨卷扬机 2 台 10 吨单轮滑车 6 个 卷扬机拖运大罐时使用 4 个,2 个备用 5 吨滑车 10 个,5 吨卷扬机拖运大罐时使用，20t 三轮滑轮组 8 个罐体就位使用。8、支架制作 6 件 9、钢丝绳绳卡 φ20 50 个 三、施工工序：(一)、运输前应具备的条件：a、建筑专业在 13.7 米运转层预留筒体、大齿轮及轴承座吊装孔b、运输道路清理通畅，路面压实平整，两主轴承之间回填至零米且路面压实平整。c、LR1400 履带吊工况达使用要求并经检查、试验合格。d、#1 炉磨煤机基础周围清理一干净，无杂物，沟道临时封盖好。e、支架制作安装加固完、托架制作完，并经验收合格。f、吊装运输所用工器具准备齐全并经验收合格。g、筒体拖运前将磨煤机电机以及变速箱、小齿...
