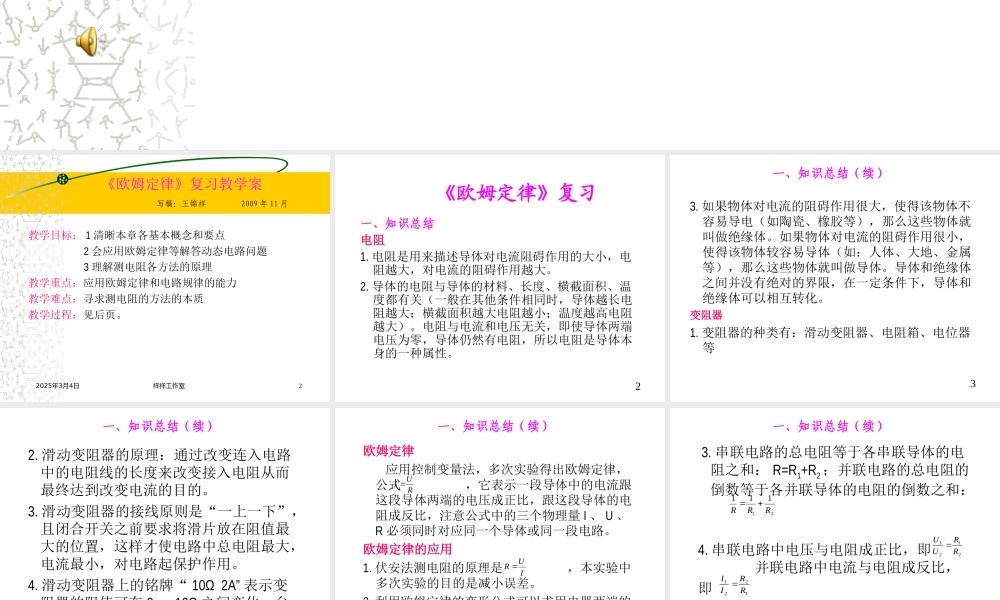

《欧姆定律》复习 ——西亭初中王锦祥 欢迎您202534年 月 日祥祥工作室2《欧姆定律》复习教学案 写稿：王锦祥 2009 年 11 月教学目标： 1 清晰本章各基本概念和要点 2 会应用欧姆定律等解答动态电路问题 3 理解测电阻各方法的原理教学重点：应用欧姆定律和电路规律的能力教学难点：寻求测电阻的方法的本质教学过程：见后页。《欧姆定律》复习一、知识总结电阻1. 电阻是用来描述导体对电流阻碍作用的大小，电阻越大，对电流的阻碍作用越大。2. 导体的电阻与导体的材料、长度、横截面积、温度都有关（一般在其他条件相同时，导体越长电阻越大；横截面积越大电阻越小；温度越高电阻越大）。电阻与电流和电压无关，即使导体两端电压为零，导体仍然有电阻，所以电阻是导体本身的一种属性。23. 如果物体对电流的阻碍作用很大，使得该物体不容易导电（如陶瓷、橡胶等），那么这些物体就叫做绝缘体。如果物体对电流的阻碍作用很小，使得该物体较容易导体（如：人体、大地、金属等），那么这些物体就叫做导体。导体和绝缘体之间并没有绝对的界限，在一定条件下，导体和绝缘体可以相互转化。变阻器1. 变阻器的种类有：滑动变阻器、电阻箱、电位器等一、知识总结（续）32. 滑动变阻器的原理：通过改变连入电路中的电阻线的长度来改变接入电阻从而最终达到改变电流的目的。3. 滑动变阻器的接线原则是“一上一下”，且闭合开关之前要求将滑片放在阻值最大的位置，这样才使电路中总电阻最大，电流最小，对电路起保护作用。4. 滑动变阻器上的铭牌“ 10Ω 2A” 表示变阻器的阻值可在 0 ～ 10Ω 之间变化，允许通过的最大电流为 2A一、知识总结（续）4欧姆定律 应用控制变量法，多次实验得出欧姆定律，公式 ，它表示一段导体中的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比，注意公式中的三个物理量 I 、 U 、R 必须同时对应同一个导体或同一段电路。欧姆定律的应用1. 伏安法测电阻的原理是 ，本实验中多次实验的目的是减小误差。2. 利用欧姆定律的变形公式可以求用电器两端的电压和电路中的电流。RUI IUR 一、知识总结（续）5 3. 串联电路的总电阻等于各串联导体的电阻之和： R=R1+R2；并联电路的总电阻的倒数等于各并联导体的电阻的倒数之和： 4. 串联电路中电压与电阻成正比，即 并联电路中电流与电阻成反比，即 21111RRR2121RRUU1221RRII一、知识总结（续）6例 1. 如图所示电路，...
