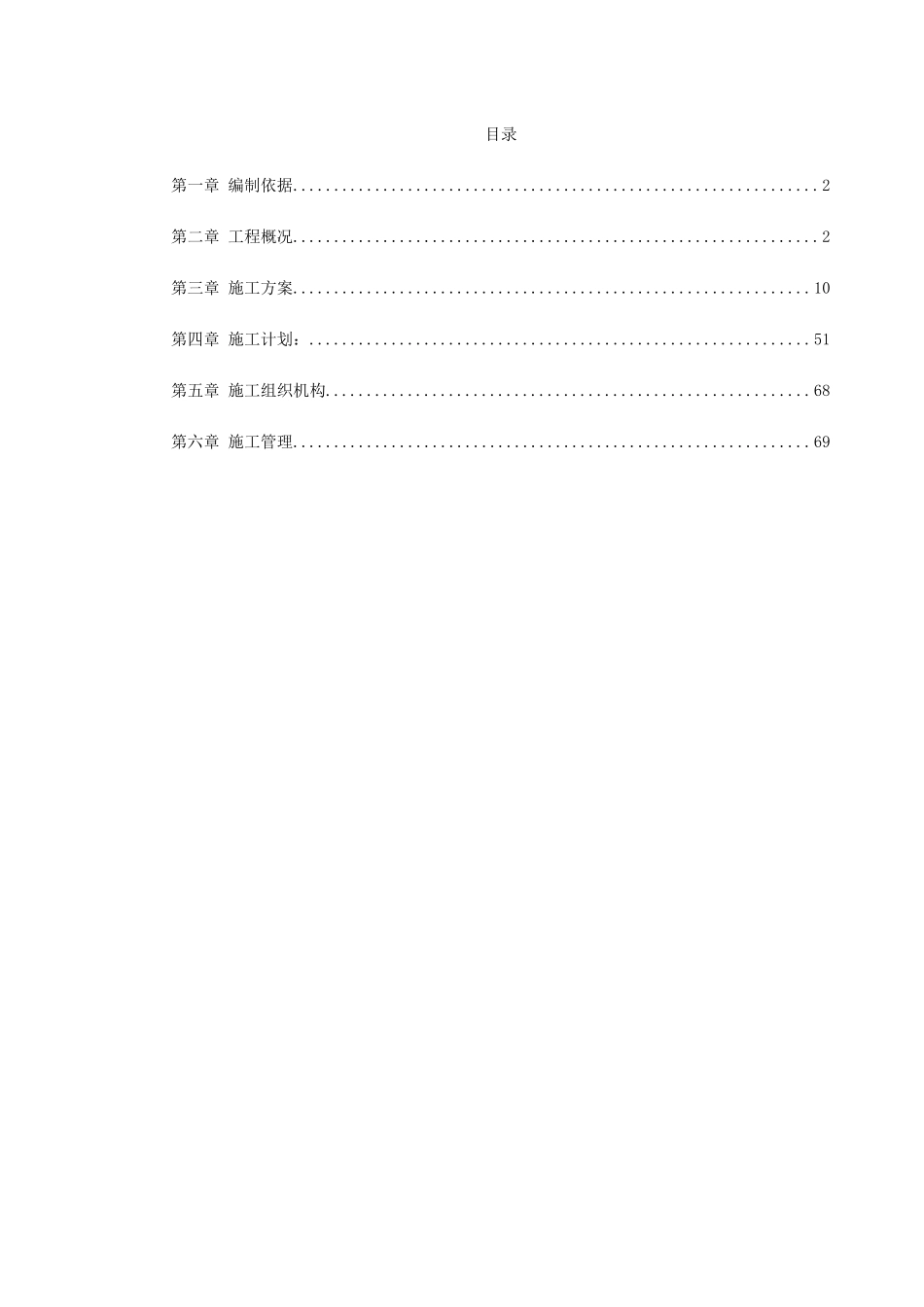

目录第一章 编制依据................................................................2第二章 工程概况................................................................2第三章 施工方案...............................................................10第四章 施工计划：.............................................................51第五章 施工组织机构...........................................................68第六章 施工管理...............................................................69第一章编制依据1、 ××电厂 4×300MW 燃煤机组工程施工组织总设计；2、 北京**公司、**锅炉厂、两个厂家图纸和有关资料；3、 **电力设计院有关图纸和资料；4、 《电力建安全管理规程》火力发电厂篇-96 版；5、 《火电工程持监站质量监督检查典型大纲》6、 《火电建设安全施工管理规定》；7、 ×××公司企业标准《质量管理手册》；8、 ×××公司企业标准《质量保证手册»。第二章工程概况2.1 工程简介××电厂位于××省××××镇境内，本工程设计规模为 4×300MW，＃1、＃2 锅炉采用北京**公司生产的 B&WB－1025/17.38-M 型，#3、#4 锅炉采用**锅炉厂生产的 DG1025/18.2--Ⅱ15 型，“W”火焰燃烧方式锅炉。采用双进双出磨煤机正压直吹式制粉系统。在锅炉尾部竖井下设置两台三分仓容克式空气预热器。每炉配两台双室三电场电除尘器。2.2 主要设备介绍2.2.1 “W”型锅炉本工程四台锅炉均采用“W”型火焰燃烧方式锅炉。＃1、＃2 锅炉采用美国 B&W 公司 RBC 系列“W”型火焰锅炉技术标准进行性能和结构设计的亚临界参数锅炉。＃3、＃4 锅炉是**锅炉厂生产的“W”型亚临界参数锅炉。四台锅炉均为自然循环、一次中间再热、双拱形单炉膛、平衡通风、固态排渣、露天布置的全钢架结构燃煤单汽包锅炉形式。炉膛由膜式水冷壁构成。炉膛上部布置屏式（全大屏）过热器，炉膛折焰角上方有二级（高温）过热器。在水平烟道处布置了垂直（高温）再热器。尾部竖井分成前后两个烟道。前部布置水平（低温）再热器，后部布置一级（低温）过热器和省煤器。在分烟道底部设置了烟气调节挡板装置，用来分流烟气量，以保持控制负荷范围内的再热蒸汽出口温度。烟气通过调节挡板后又汇集在一起经两个尾部烟道引入左右各一的回转式空气预热器。2.2.1.1 主要设计参数#1、#2 锅炉型号：B&WB－1025/17.38-M 型#1、#2 锅...
