水运工程施工课程设计任务书及指示书(船闸工程施工组织设计)VIP专享VIP免费

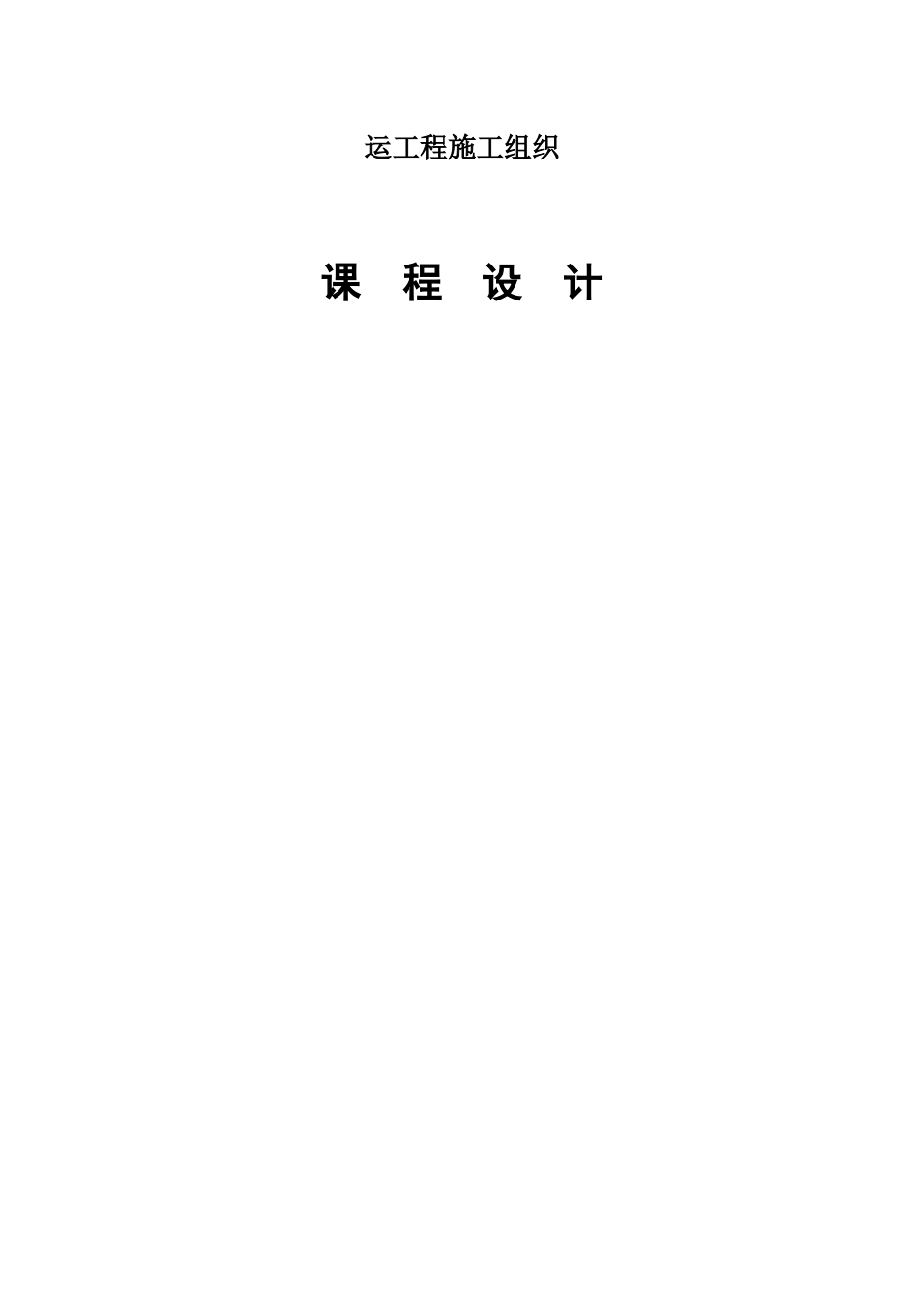

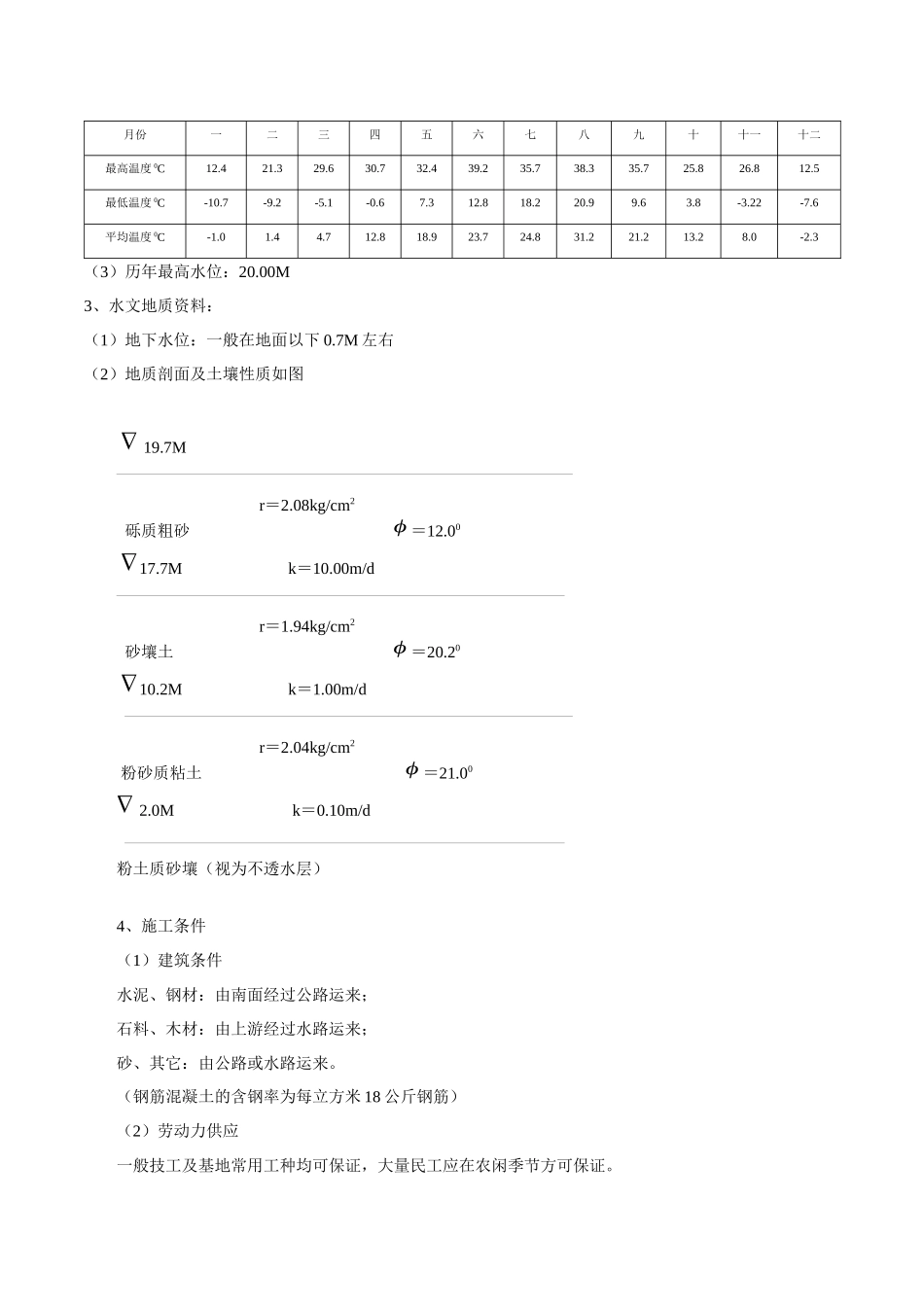

运工程施工组织课 程 设 计重庆交通大学·河海学院二零零九年施工组织课程设计任 务 书一、设计任务¿ ¿ 水利枢纽¿ ¿ 船闸工程施工组织设计二、资料1、建筑物总平面图及船闸构造总图一张2、水文、气象资料（1）降雨量（天）月份降雨量（mm）一二三四五六七八九十十一十二0<0.53313334001120.5~52222546422335~30020223353330>30000012133000总计5737111214128675日最大降雨量3.28.74.620.835.070.0109.857.238.313.813.215.5（2）气温月份一二三四五六七八九十十一十二最高温度 0C12.421.329.630.732.439.235.738.335.725.826.812.5最低温度 0C-10.7-9.2-5.1-0.67.312.818.220.99.63.8-3.22-7.6平均温度 0C-1.01.44.712.818.923.724.831.221.213.28.0-2.3（3）历年最高水位：20.00M3、水文地质资料：（1）地下水位：一般在地面以下 0.7M 左右（2）地质剖面及土壤性质如图 ∇ 19.7M r＝2.08kg/cm2 砾质粗砂 ϕ ＝12.00 ∇ 17.7M k＝10.00m/d r＝1.94kg/cm2 砂壤土 ϕ ＝20.20 ∇ 10.2M k＝1.00m/d r＝2.04kg/cm2 粉砂质粘土 ϕ ＝21.00 ∇ 2.0M k＝0.10m/d粉土质砂壤（视为不透水层）4、施工条件（1）建筑条件水泥、钢材：由南面经过公路运来；石料、木材：由上游经过水路运来；砂、其它：由公路或水路运来。（钢筋混凝土的含钢率为每立方米 18 公斤钢筋）（2）劳动力供应一般技工及基地常用工种均可保证，大量民工应在农闲季节方可保证。（3）水电供应要求工地自备发电设备，水可由当地运河取用。（4）工程机械设备负责施工的工程队可供应土方、起重及运输机械的品种如下：（1）正向铲挖土机；（2）反向铲挖土机（3）推土机；（4）索式挖土机；（5）混凝土搅拌机；（6）自卸汽车；（7）T－45，T－46 型皮带输送机；（8）履带式起重机；（9）塔式起重机；（10）离心水泵；（11）3T 重夯锤；（12）平碾；（13）斗车、双轮车、架子车及石碾等；（14）升高塔（用万能杆件拼装而成）；（15）另外，可根据需要选用常用的一些工程设备。（船闸闸门为人字闸门，每扇重 30T，共四扇）三、设计内容1、施工条件分析2、拟定施工程序，安排轮廓进度；3、施工方法选择（1）基础开挖及排水；（2）混凝土及钢筋混凝土工程；（3）安装工程及其它。4、劳动力、材料、机械设备及工程量一览表5、编制施工进度计划表及劳动力平衡表6、施工总体布置7、工程预算四、设计成果1、说明书一份，25～30 页2、土方开挖，混凝土运...
