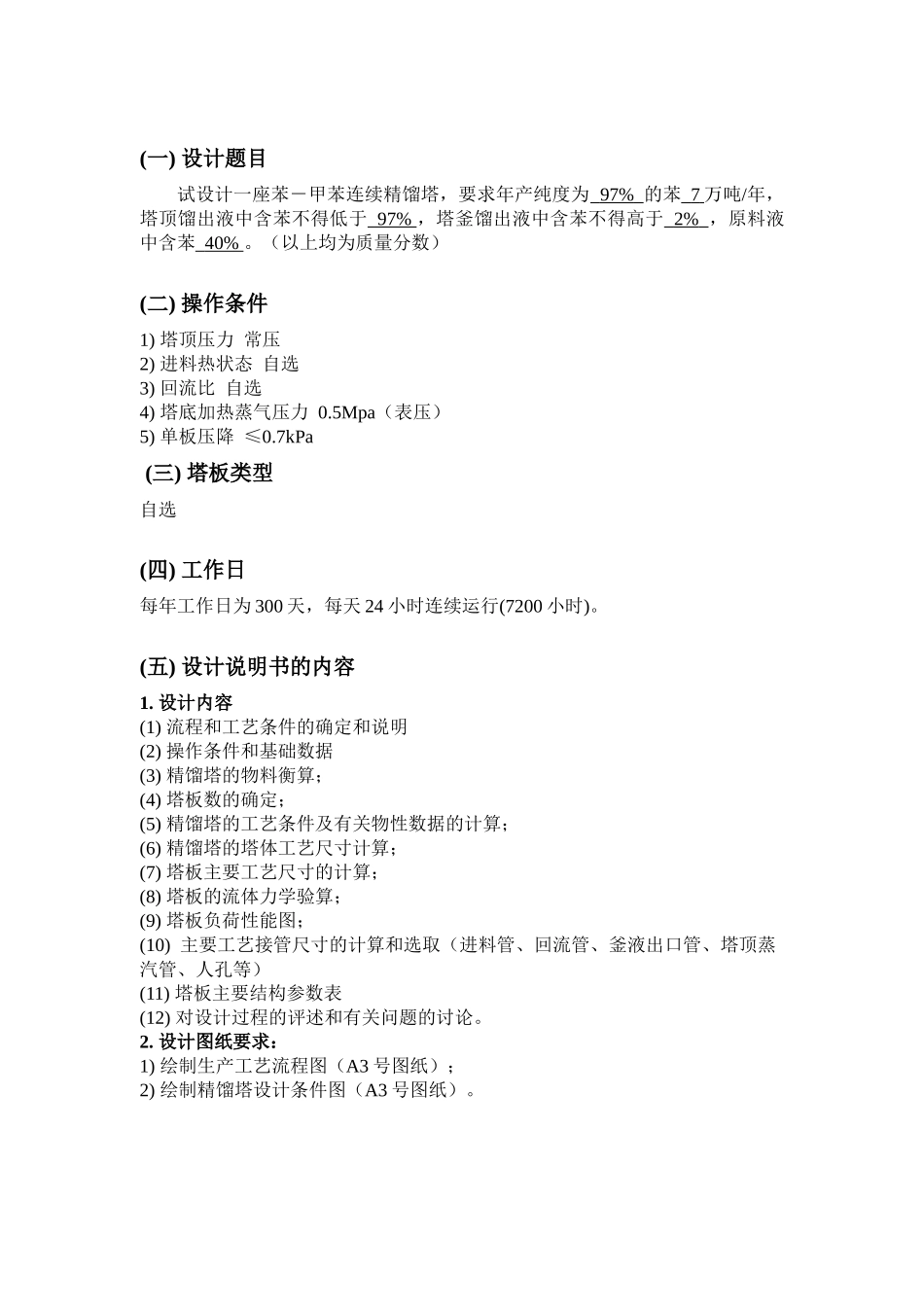

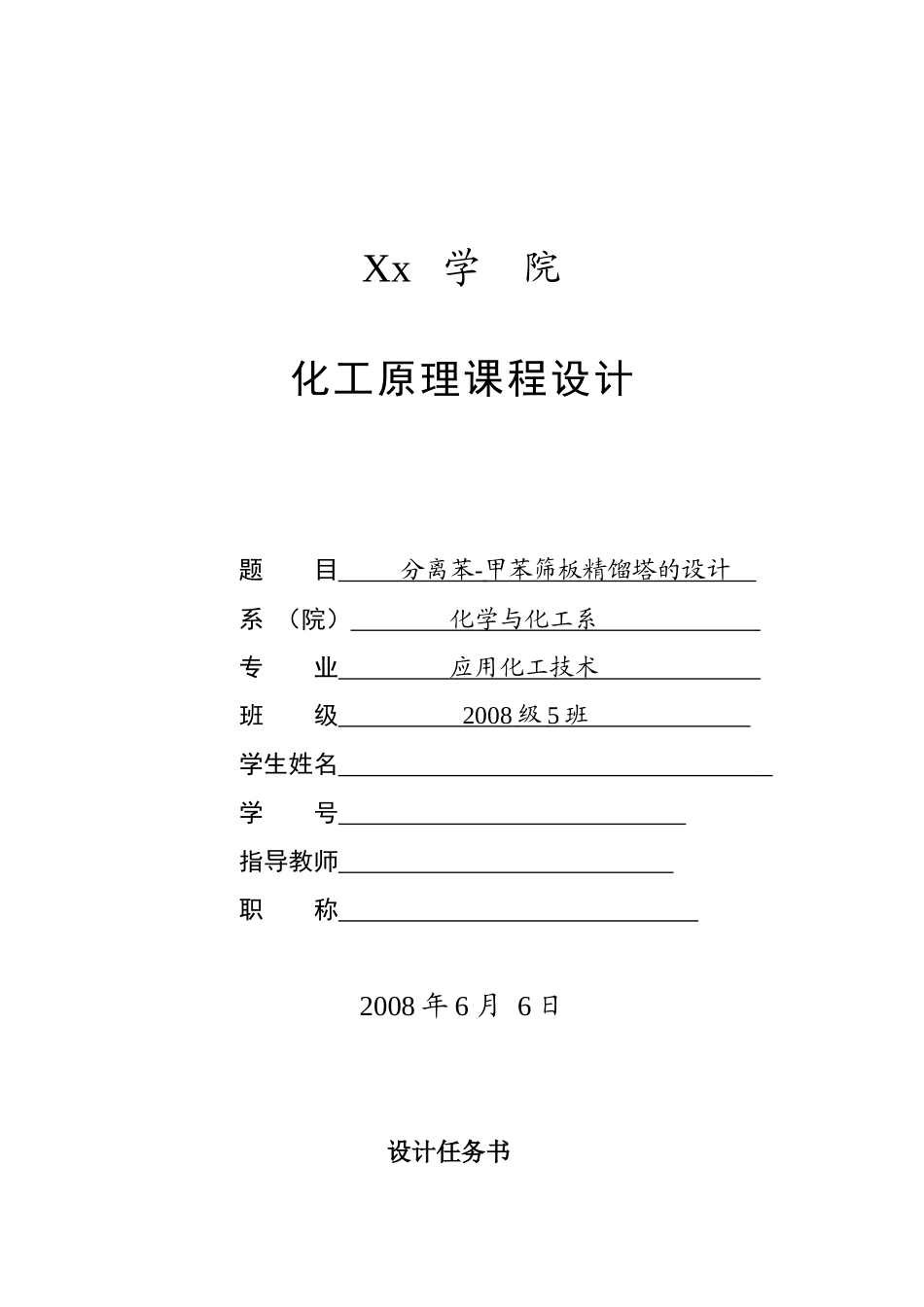

Xx 学 院化工原理课程设计题 目 分离苯 - 甲苯筛板精馏塔的设计 系 （院） 化学与化工系 专 业 应用化工技术 班 级 2008 级 5 班 学生姓名 学 号 指导教师 职 称 2008 年 6 月 6 日设计任务书(一) 设计题目试设计一座苯－甲苯连续精馏塔，要求年产纯度为 97% 的苯 7 万吨/年，塔顶馏出液中含苯不得低于 97% ，塔釜馏出液中含苯不得高于 2% ，原料液中含苯 40% 。（以上均为质量分数）(二) 操作条件1) 塔顶压力 常压 2) 进料热状态 自选 3) 回流比 自选 4) 塔底加热蒸气压力 0.5Mpa（表压） 5) 单板压降 ≤0.7kPa (三) 塔板类型自选(四) 工作日每年工作日为 300 天，每天 24 小时连续运行(7200 小时)。(五) 设计说明书的内容1. 设计内容(1) 流程和工艺条件的确定和说明(2) 操作条件和基础数据(3) 精馏塔的物料衡算； (4) 塔板数的确定； (5) 精馏塔的工艺条件及有关物性数据的计算； (6) 精馏塔的塔体工艺尺寸计算； (7) 塔板主要工艺尺寸的计算； (8) 塔板的流体力学验算； (9) 塔板负荷性能图； (10) 主要工艺接管尺寸的计算和选取（进料管、回流管、釜液出口管、塔顶蒸汽管、人孔等）(11) 塔板主要结构参数表(12) 对设计过程的评述和有关问题的讨论。2. 设计图纸要求： 1) 绘制生产工艺流程图（A3 号图纸）； 2) 绘制精馏塔设计条件图（A3 号图纸）。目 录1. 流程和工艺条件的确定和说明................................................................................12. 操作条件和基础数据................................................................................................12.1. 操作条件..........................................................................................................12.2. 基础数据..........................................................................................................13. 精馏塔的物料衡算....................................................................................................13.1. 原料液及塔顶、塔顶产品的摩尔分率..........................................................13.2. 原料液及塔顶、塔底产品的平均摩尔质量..................................................23.3. 物料衡算..................................
