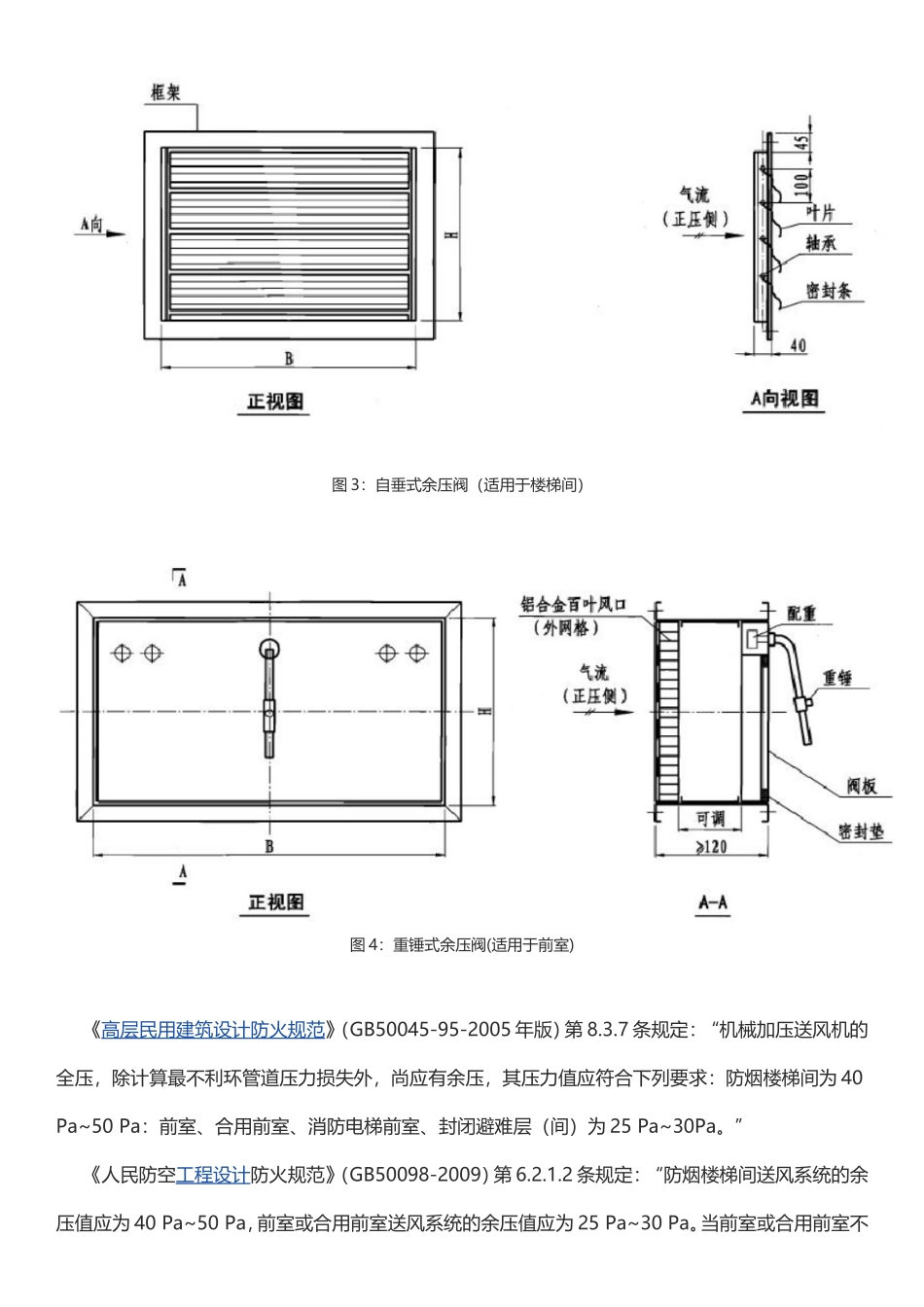

防烟楼梯间及其前室或合用前室作为高层建筑中唯一的火灾逃生通道，对保证人员安全起到至关重要的作用。在防烟楼梯间的机械加压送风系统中，为保证加压送风区域余压值稳定，一般有三种控制形式来实现：变频加压送风机+压力传感器控制系统（图1）；加压送风机出口处设置电动对开多叶调节阀+压力传感器控制系统（图2）；设置余压阀。这三种控制形式中，余压阀在工程设计中使用较多，本文就余压阀的设置位置、余压阀开启压差及余压阀阀板开启面积三个方面进行探讨。图1：变频加压送风机+压力传感器系统图2：电动对开多叶调节阀+压力传感器系统一、余压阀的设置位置余压阀一般安装在需要维持压差的两个空间的隔墙上，通过调节阀阀体上的重块，使之达到设定的压差时打开，最大压差时全开，排出超压的空气后达到平衡，压差降低到最小压差后关闭。图3：自垂式余压阀（适用于楼梯间）图4：重锤式余压阀(适用于前室)《高层民用建筑设计防火规范》（GB50045-95-2005年版）第8.3.7条规定：“机械加压送风机的全压，除计算最不利环管道压力损失外，尚应有余压，其压力值应符合下列要求：防烟楼梯间为40Pa~50Pa：前室、合用前室、消防电梯前室、封闭避难层（间）为25Pa~30Pa。”《人民防空工程设计防火规范》（GB50098-2009）第6.2.1.2条规定：“防烟楼梯间送风系统的余压值应为40Pa~50Pa，前室或合用前室送风系统的余压值应为25Pa~30Pa。当前室或合用前室不直接送风时，防烟楼梯间的送风量不应小于25000m3/h，并应在防烟楼梯间和前室或合用前室的墙上设置余压阀。”第6.2.4条规定：“避难走道的前室、防烟楼梯间及其前室或合用前室的排风应设置余压阀，并应按本规范第6.2.1条的规定值整定。”根据国家规范规定，在机械加压送风系统中，应保持防烟楼梯间的余压值为40Pa~50Pa、前室或合用前室的余压值为25Pa~30Pa。下面介绍四种情况下的余压阀设置：第一，对于防烟楼梯间及其前室只对楼梯间加压送风的情况，在防烟楼梯间与前室和前室与走道的隔墙上设置余压阀。这样空气通过余压阀从防烟楼梯间进入前室，当前室余压值超过25Pa，空气再通过余压阀泄漏到走道，使防烟楼梯间和前室能维持各自的压力值。(如图5)图4：重锤式余压阀(适用于前室)第二，对于防烟楼梯间自然排烟而前室或合用前室加压送风的情况，在前室或合用前室与走道之间的隔墙上设置余压阀，向走道泄压；或者将余压阀设置在合用前室与防烟楼梯间的隔墙上，向楼梯间泄压。向防烟楼梯间泄压的余压阀设置方法实际工程中较少，应慎重考虑，采用此方法前应寻求当地消防部门的意见。(如图6、7)图6：防烟楼梯间自然排烟,前室或合用前室加压送风（泄向楼梯间）图7：防烟楼梯间自然排烟,前室或合用前室加压送风（泄向走道）第三，对于防烟楼梯间，前室或合用前室分别加压送风的情况，余压阀应分别设置在楼梯间与走道的隔墙上、前室或合用前室与走道的隔墙上。防烟楼梯间、前室或合用前室均对走道泄压，可以准确控制加压间室内正压值。(如图8)图8：防烟楼梯间及前室或合用前室分别加压送风第四，对于防烟楼梯间，前室或合用前室分别加压送风的情况，当防烟楼梯间超压风量只能泄入前室或合用前室时，负责防烟楼梯间泄压的余压阀也可以设置在防烟楼梯间与前室或合用前室的隔墙上。这种情况下，按照国家标准图集《建筑防排烟系统设计》（K103-1）条文：“防烟楼梯间和防烟楼梯间前室分别加压送风时，防烟楼梯间的超压风量泄至除防烟楼梯间前室或合用前室外的其它部位（如顶层或走道等），当只能泄到前室或合用前室时，则此防烟楼梯间前室或合用前室余压阀板开启面积除考虑自身的超压风量外，还需考虑防烟楼梯间的超压风量。”。此设置方法需保持防烟楼梯间、前室或合用前室各自的余压值，两者余压值又相互联系，压力控制较复杂，实际工程中较少，应谨慎采用。(如图9)图9：防烟楼梯间及前室分别加压送风另外，余压阀前需安装防火阀，火灾时防火阀70℃熔断关闭，手动复位。二、余压阀开启压差1、对于前室不送风的防烟楼梯间的加压送风系统，余压阀设置在防烟楼梯间与前室隔墙上的情况，余压阀开启压差宜设定为40Pa。考虑到加压送风系统工作时，会有部分...
