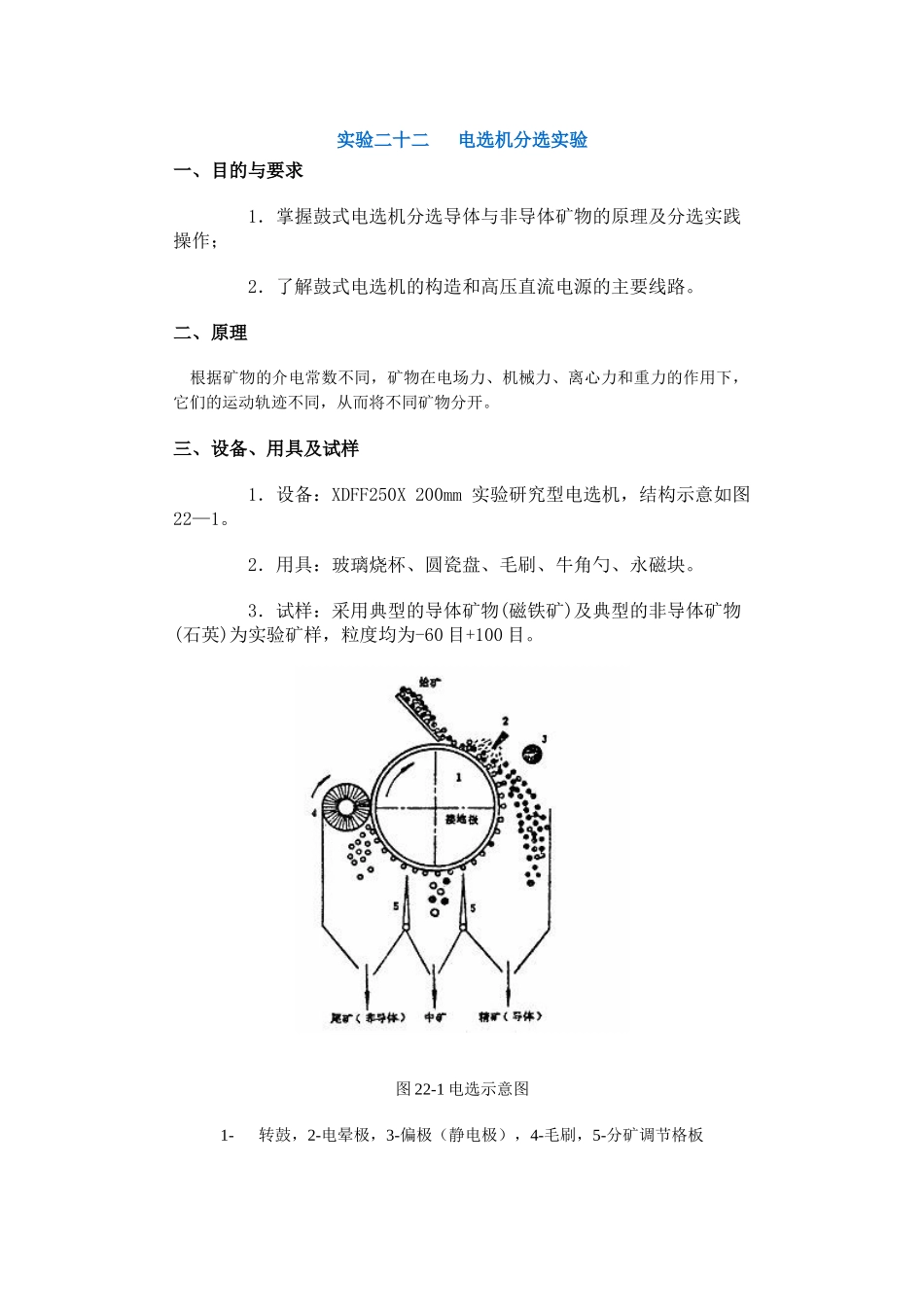

实验二十二 电选机分选实验一、目的与要求 1．掌握鼓式电选机分选导体与非导体矿物的原理及分选实践操作； 2．了解鼓式电选机的构造和高压直流电源的主要线路。二、原理 根据矿物的介电常数不同，矿物在电场力、机械力、离心力和重力的作用下，它们的运动轨迹不同，从而将不同矿物分开。三、设备、用具及试样 1．设备：XDFF250X 200mm 实验研究型电选机，结构示意如图22—1。 2．用具：玻璃烧杯、圆瓷盘、毛刷、牛角勺、永磁块。 3．试样：采用典型的导体矿物(磁铁矿)及典型的非导体矿物(石英)为实验矿样，粒度均为-60 目+100 目。图 22-1 电选示意图1- 转鼓，2-电晕极，3-偏极（静电极），4-毛刷，5-分矿调节格板四、实验步骤 1．称取磁铁矿 20 克 ，石英 80 克 ，混合均匀为一份试样，共制备四份试样； 2．将试样烘干后，分别给入电选机给矿槽； 3．调节电场电压和转鼓转数到给定值 15KV 和 100 转／分后，开始给矿。分选完后，重复在 20KV、25KV 和 30KV 条件下做三次试验； 4．用永磁块对分选产品进行分析，即将磁铁矿从各产品中分离出来，分别将磁铁矿和石英矿称重，填写在记录表内。 五、实验数据处理 计算出列表中各项内容表 22-1 电选实验结果数据记录表试验条件产品名称产品重量（g）产率（%）品位（%）γ·β 回收率（%）15KV 导体 磁铁矿 石英 非导体磁铁矿 石英 给矿 小计 20KV 导体 磁铁矿 石英 非导体磁铁矿 石英 给矿 小计 25KV 导体 磁铁矿 石英 非导 磁铁矿 体石英 给矿 小计 30KV 导体 磁铁矿 石英 非导体磁铁矿 石英 给矿 小计 *磁铁矿计算品位为：产物中纯磁铁矿的百分数（以小数表示）´72.41%=产品的品位六、思考题 1．为什么分选物料及分选条件相同，仅电压不同，效果不同？ 2．通过试验的实践，你认为直接影响电选机分选效果有哪些主要因素？ 3．用电选机分选矿物时，为什么给料要经烘干？
