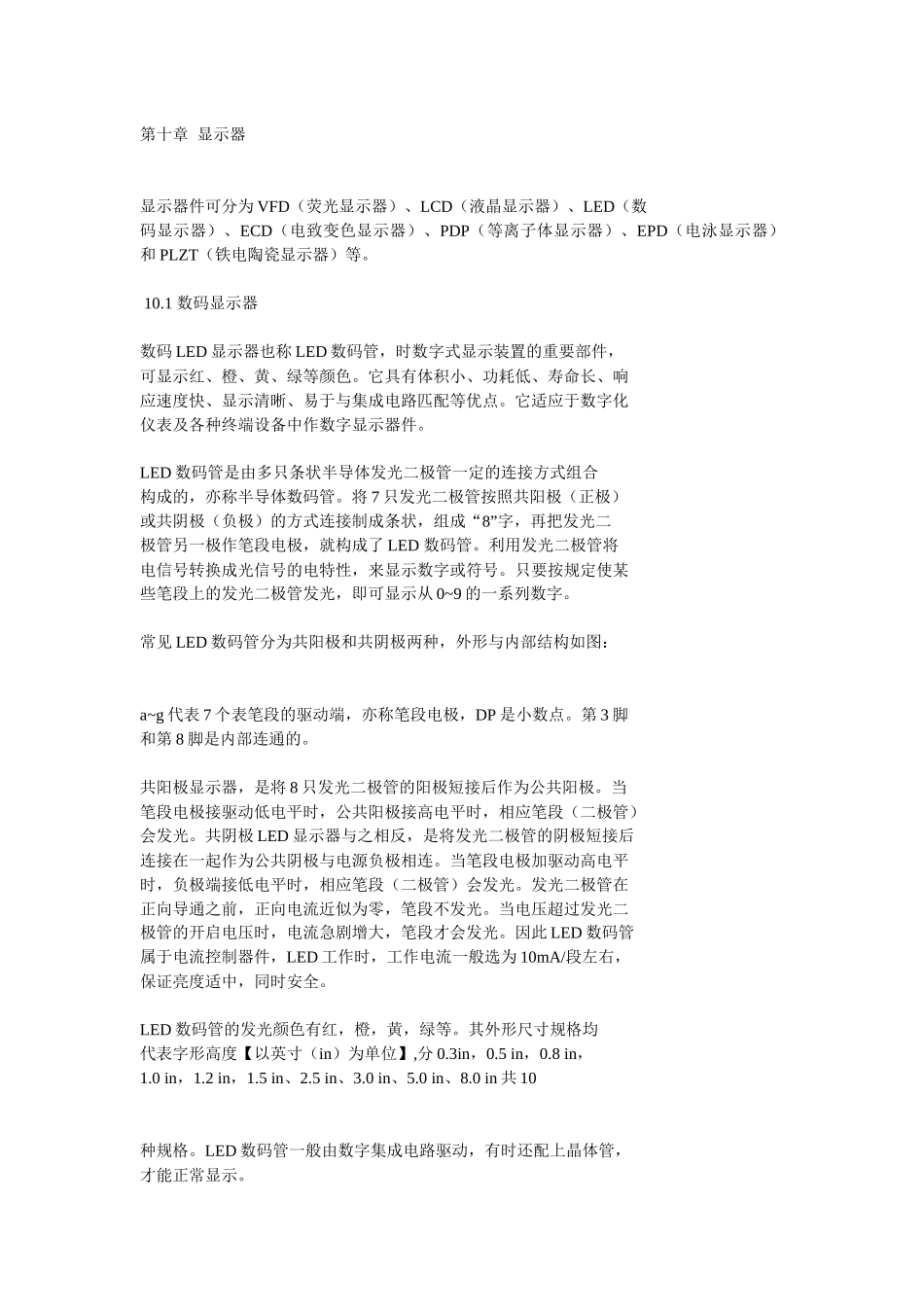

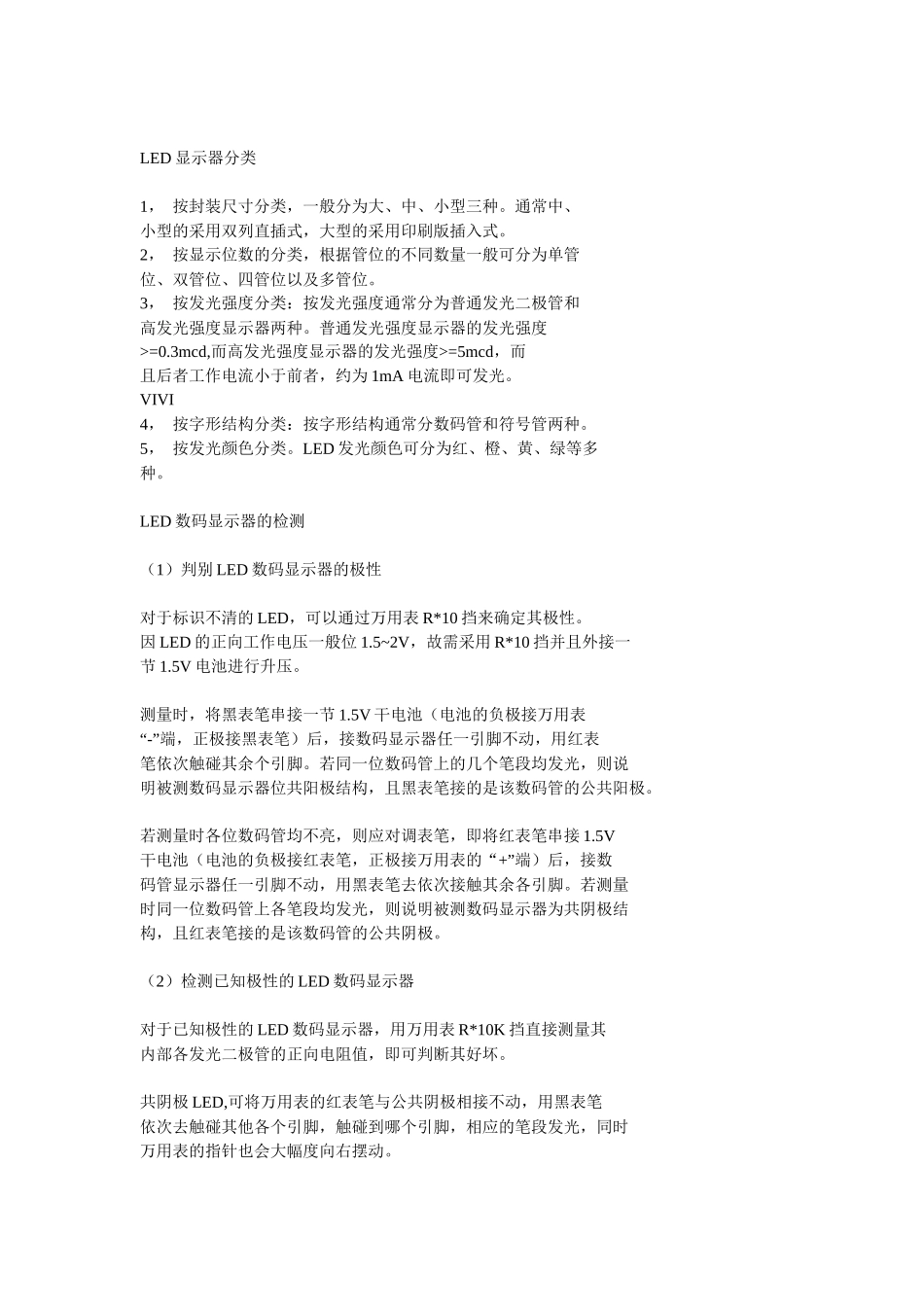

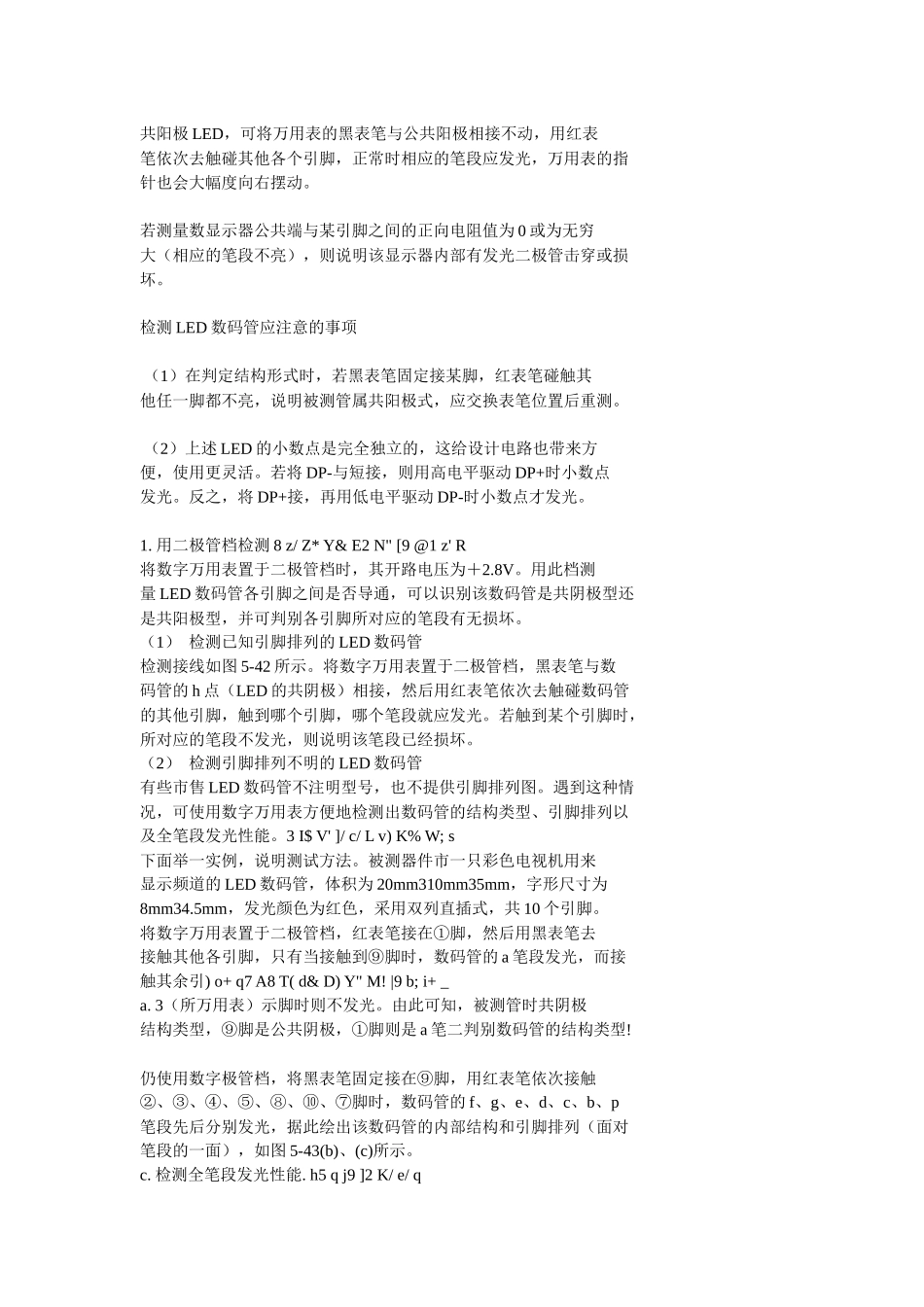

第十章 显示器 显示器件可分为 VFD（荧光显示器）、LCD（液晶显示器）、LED（数码显示器）、ECD（电致变色显示器）、PDP（等离子体显示器）、EPD（电泳显示器）和 PLZT（铁电陶瓷显示器）等。 10.1 数码显示器 数码 LED 显示器也称 LED 数码管，时数字式显示装置的重要部件，可显示红、橙、黄、绿等颜色。它具有体积小、功耗低、寿命长、响应速度快、显示清晰、易于与集成电路匹配等优点。它适应于数字化仪表及各种终端设备中作数字显示器件。 LED 数码管是由多只条状半导体发光二极管一定的连接方式组合构成的，亦称半导体数码管。将 7 只发光二极管按照共阳极（正极）或共阴极（负极）的方式连接制成条状，组成“8”字，再把发光二极管另一极作笔段电极，就构成了 LED 数码管。利用发光二极管将电信号转换成光信号的电特性，来显示数字或符号。只要按规定使某些笔段上的发光二极管发光，即可显示从 0~9 的一系列数字。 常见 LED 数码管分为共阳极和共阴极两种，外形与内部结构如图： a~g 代表 7 个表笔段的驱动端，亦称笔段电极，DP 是小数点。第 3 脚和第 8 脚是内部连通的。 共阳极显示器，是将 8 只发光二极管的阳极短接后作为公共阳极。当笔段电极接驱动低电平时，公共阳极接高电平时，相应笔段（二极管）会发光。共阴极 LED 显示器与之相反，是将发光二极管的阴极短接后连接在一起作为公共阴极与电源负极相连。当笔段电极加驱动高电平时，负极端接低电平时，相应笔段（二极管）会发光。发光二极管在正向导通之前，正向电流近似为零，笔段不发光。当电压超过发光二极管的开启电压时，电流急剧增大，笔段才会发光。因此 LED 数码管属于电流控制器件，LED 工作时，工作电流一般选为 10mA/段左右，保证亮度适中，同时安全。 LED 数码管的发光颜色有红，橙，黄，绿等。其外形尺寸规格均代表字形高度【以英寸（in）为单位】,分 0.3in，0.5 in，0.8 in，1.0 in，1.2 in，1.5 in、2.5 in、3.0 in、5.0 in、8.0 in 共 10种规格。LED 数码管一般由数字集成电路驱动，有时还配上晶体管，才能正常显示。 LED 显示器分类 1， 按封装尺寸分类，一般分为大、中、小型三种。通常中、小型的采用双列直插式，大型的采用印刷版插入式。 2， 按显示位数的分类，根据管位的不同数量一般可分为单管位、双管位、四管位以及多管位。 3， 按发光强度分类：按发光强度通常分为普通发光二极管和高发光...
