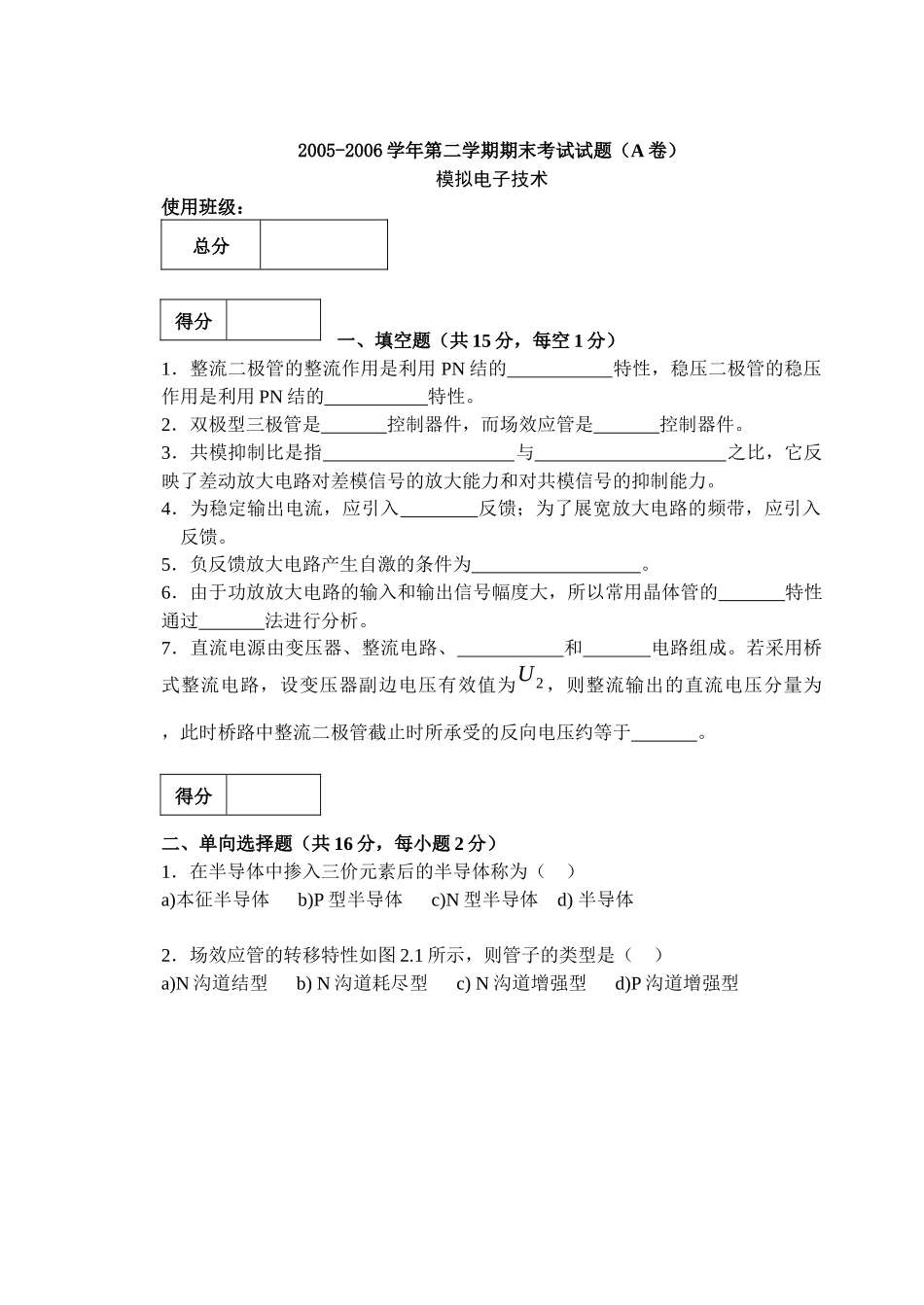

模拟电子试题(A)05-06_第1页
1/7
模拟电子试题(A)05-06_第2页
2/7
模拟电子试题(A)05-06_第3页
3/7
2005-2006 学年第二学期期末考试试题(A 卷)模拟电子技术使用班级: 总分一、填空题(共 15 分,每空 1 分)1.整流二极管的整流作用是利用 PN 结的 特性,稳压二极管的稳压作用是利用 PN 结的 特性。2.双极型三极管是 控制器件,而场效应管是 控制器件。3.共模抑制比是指 与 之比,它反映了差动放大电路对差模信号的放大能力和对共模信号的抑制能力。4.为稳定输出电流,应引入 反馈;为了展宽放大电路的频带,应引入 反馈。5.负反馈放大电路产生自激的条件为 。6.由于功放放大电路的输入和输出信号幅度大,所以常用晶体管的 特性通过 法进行分析。7.直流电源由变压器、整流电路、 和 电路组成。若采用桥式整流电路,设变压器副边电压有效值为U2 ,则整流输出的直流电压分量为 ,此时桥路中整流二极管截止时所承受的反向电压约等于 。二、单向选择题(共 16 分,每小题 2 分)1.在半导体中掺入三价元素后的半导体称为( )a)本征半导体 b)P 型半导体 c)N 型半导体 d) 半导体2.场效应管的转移特性如图 2.1 所示,则管子的类型是( )a)N 沟道结型 b) N 沟道耗尽型 c) N 沟道增强型 d)P 沟道增强型 得分得分图 2.1 图 2.23.放大电路如图 2.2 所示。由输出波形可判断该放大器产生( )a)线性失真 b) 截止失真 c) 饱和失真 d) 交越失真4.某放大电路在负载开路时的输出电压为 6V,当接入 2kΩ 的负载后,其输出电压为 4V,则该放大电路的输出电阻为 ( ) kΩ 。a)10 b) 2 c) 1 d) 0.55.为了提高输入电阻,减小温漂,通用型运放大多采用( )电路;为了减小输出电阻,输出级大多采用( )电路。a)共射或共源 b)共集或共漏 c)差动放大 d)互补或射极跟随器6.用一个截止频率为ω1的低通滤波器和一个截止频率为ω2的高通滤波器构成一个带通滤波器,应该使a)二者串联,并且ω1>ω2 b) 二者并联,并且ω1>ω2 c) 二者串联,并且ω1<ω2 d) 二者并联,并且ω1<ω27.电压比较器如图 2.3 所示,则它是( )比较器。a)反相单限 b) 同相单限 c) 反相滞回 d) 同相滞回8.互补对称功率放大电路中,引起交越失真的原因是( )a)输入信号过大 b)晶体管β 值太大 c)电源电压太高 d) 晶体管输入特性- -+ Vcc 0V+5V0V-0.7Va) 硅管+6V+6.3V+6.2Vb) 锗管的非线性图 2.3三、判断题(共 10 分,第 1 小题 4 分,第 2、3 小题各 6 分)(...
