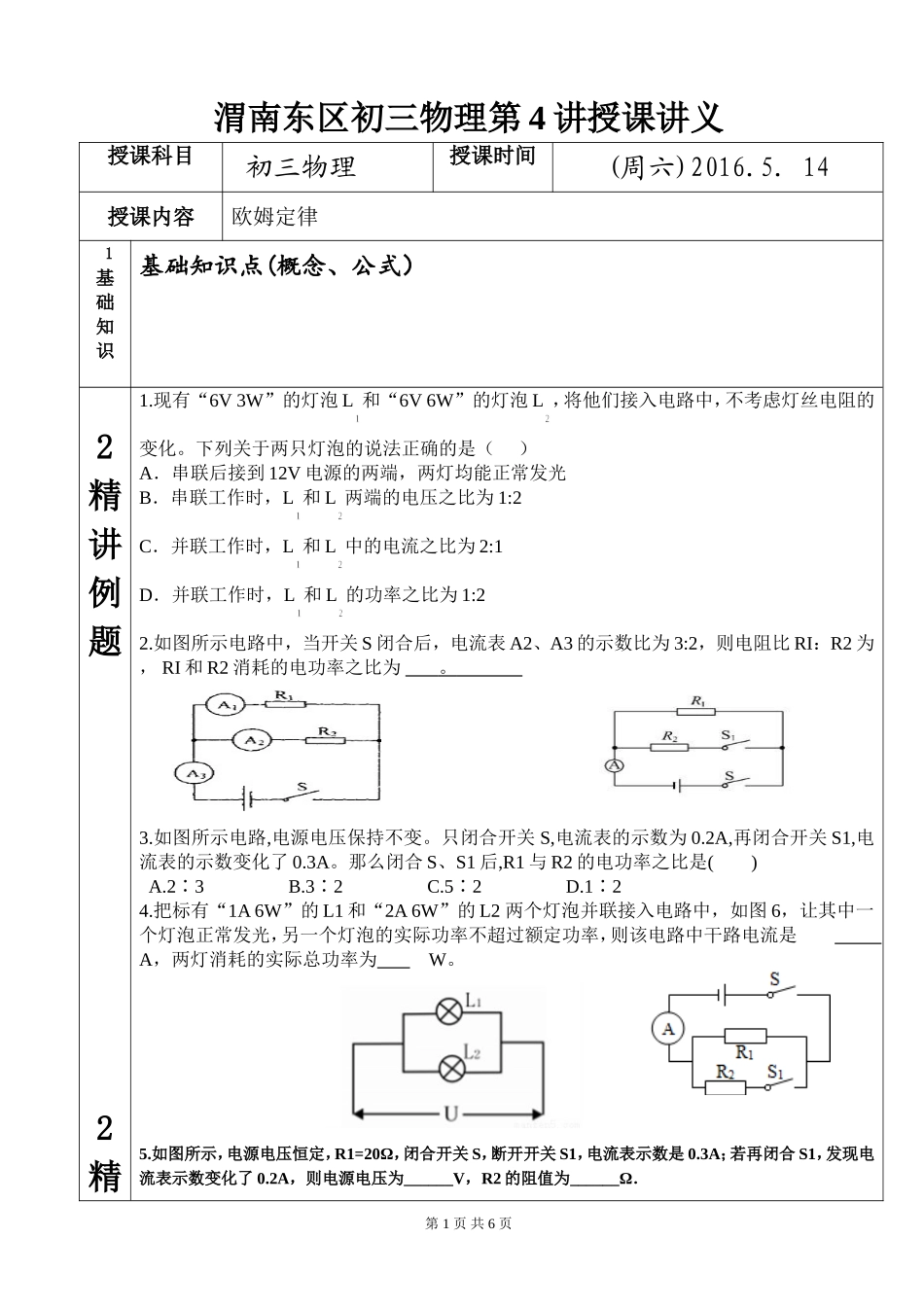

初三物理欧姆定律典型例题_第1页
1/6
初三物理欧姆定律典型例题_第2页
2/6

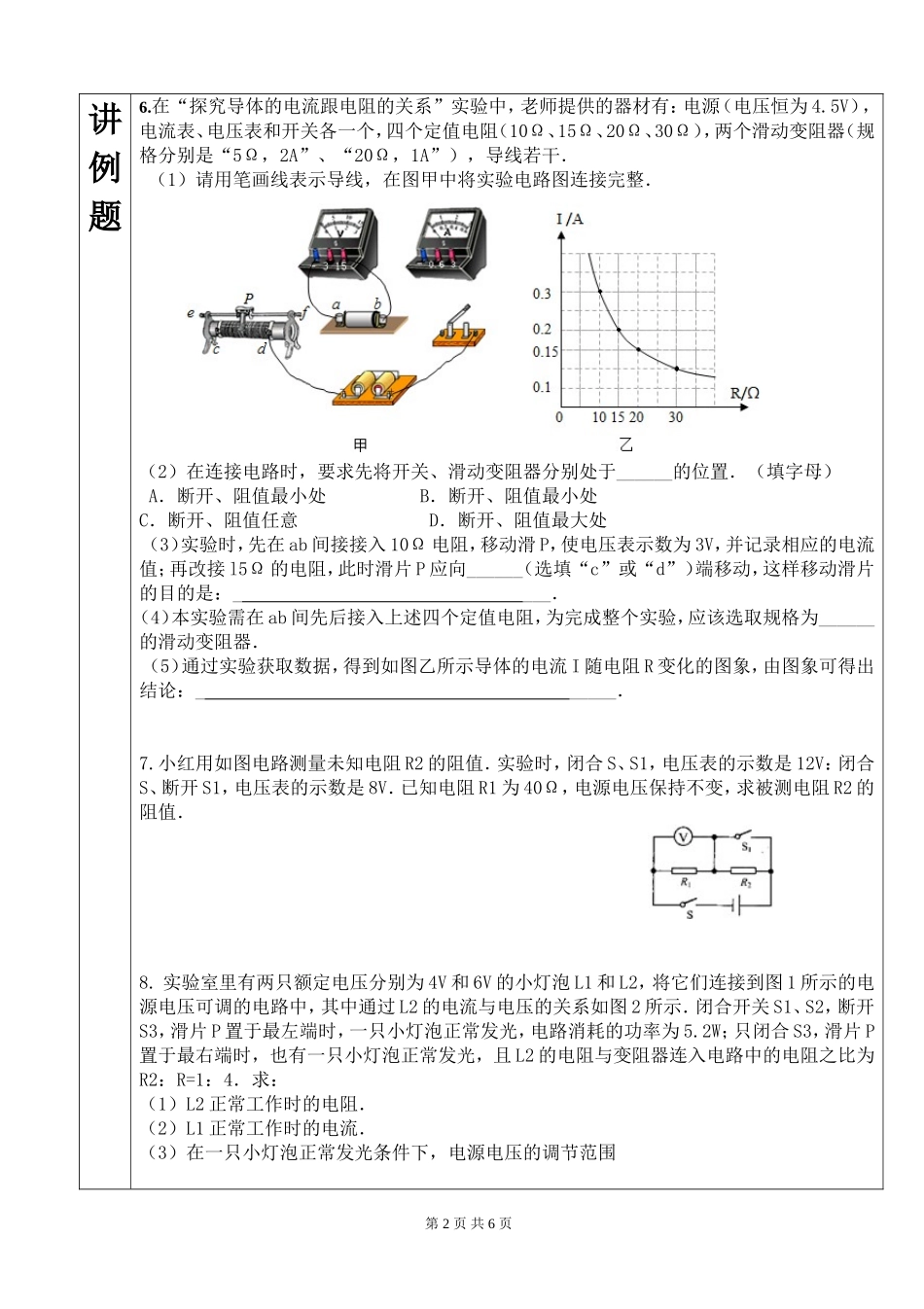

初三物理欧姆定律典型例题_第3页
3/6

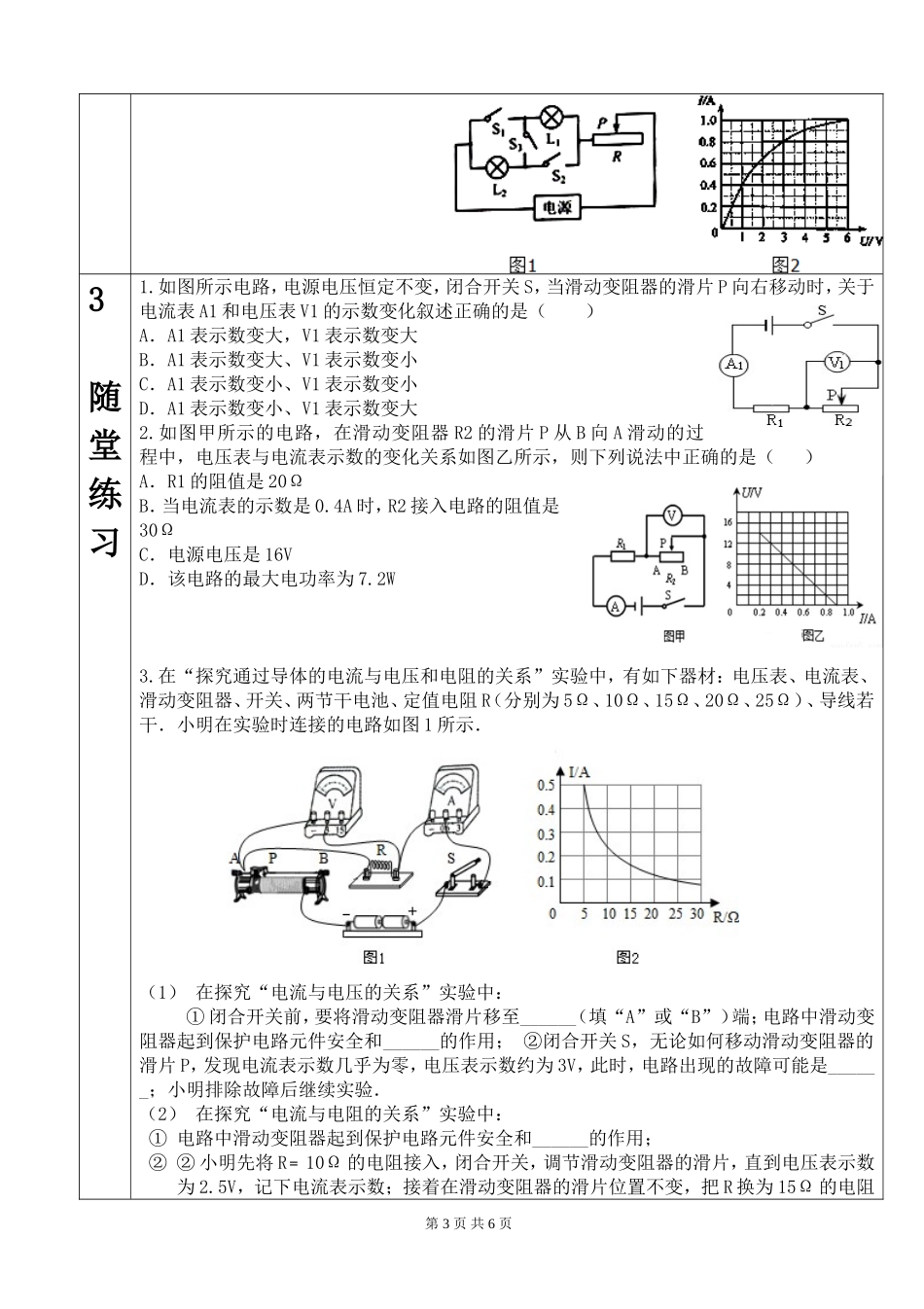

第 1 页 共 6 页渭南东区初三物理第 4 讲授课讲义授课科目 初三物理授课时间(周六)2016.5. 14授课内容欧姆定律 1基础知识基础知识点(概念、公式)2精讲例题2精1.现有“6V 3W”的灯泡 L 和“6V 6W”的灯泡 L ,将他们接入电路中,不考虑灯丝电阻的变化。下列关于两只灯泡的说法正确的是( ) A.串联后接到 12V 电源的两端,两灯均能正常发光 B.串联工作时,L 和 L 两端的电压之比为 1:2 C.并联工作时,L 和 L 中的电流之比为 2:1 D.并联工作时,L 和 L 的功率之比为 1:22.如图所示电路中,当开关 S 闭合后,电流表 A2、A3 的示数比为 3:2,则电阻比 RI:R2 为 , RI 和 R2 消耗的电功率之比为 。 3.如图所示电路,电源电压保持不变。只闭合开关 S,电流表的示数为 0.2A,再闭合开关 S1,电流表的示数变化了 0.3A。那么闭合 S、S1 后,R1 与 R2 的电功率之比是( ) A.2∶3 B.3∶2 C.5∶2 D.1∶24.把标有“1A 6W”的 L1 和“2A 6W”的 L2 两个灯泡并联接入电路中,如图 6,让其中一个灯泡正常发光,另一个灯泡的实际功率不超过额定功率,则该电路中干路电流是 A,两灯消耗的实际总功率为 W。5.如图所示,电源电压恒定,R1=20Ω,闭合开关 S,断开开关 S1,电流表示数是 0.3A;若再闭合 S1,发现电流表示数变化了 0.2A,则电源电压为______V,R2 的阻值为______Ω.第 2 页 共 6 页讲例题6.在“探究导体的电流跟电阻的关系”实验中,老师提供的器材有:电源(电压恒为 4.5V),电流表、电压表和开关各一个,四个定值电阻(10Ω、15Ω、20Ω、30Ω),两个滑动变阻器(规格分别是“5Ω,2A”、“20Ω,1A”),导线若干. (1)请用笔画线表示导线,在图甲中将实验电路图连接完整. (2)在连接电路时,要求先将开关、滑动变阻器分别处于______的位置.(填字母) A.断开、阻值最小处 B.断开、阻值最小处 C.断开、阻值任意 D.断开、阻值最大处 (3)实验时,先在 ab 间接接入 10Ω 电阻,移动滑 P,使电压表示数为 3V,并记录相应的电流值;再改接 l5Ω 的电阻,此时滑片 P 应向______(选填“c”或“d”)端移动,这样移动滑片的目的是:_ ___. (4)本实验需在 ab 间先后接入上述四个定值电阻,为完成整个实验,应该选取规格为______的滑动变阻器. (5)通过实验获取数据,得到如图乙所示导体的电流 I 随电阻 R 变化的图象,由图...
